环形开合式电流互感器外观结构

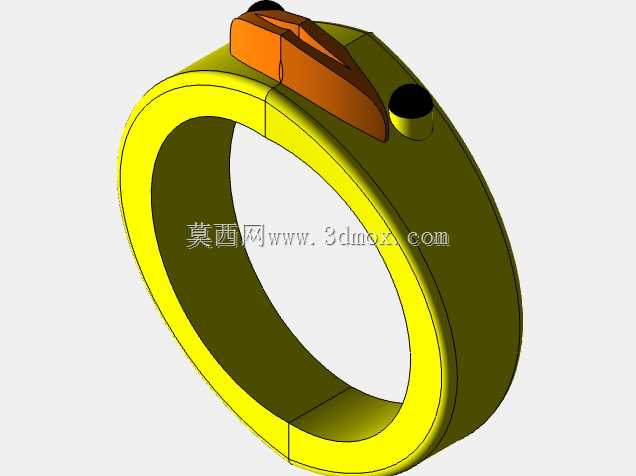

　　这套环形开合式电流感应部件的三维结构，面向低压配电回路不停电加装的电流采样场景做外观还原，整体以闭合环形磁路为核心载体，环体采用上下对半剖分的开合设计，现场施工时不需要拆解原有母排或者动力电缆，直接把两半环体扣合在被测载流导体外侧即可完成磁路包裹，避免了传统穿芯式互感器安装时必须断电、拆解母线接线的工序，特别适合老旧配电盘改造、临时能耗监测点位加装、既有产线用电数据采集这类无法长时间停电的作业场景。

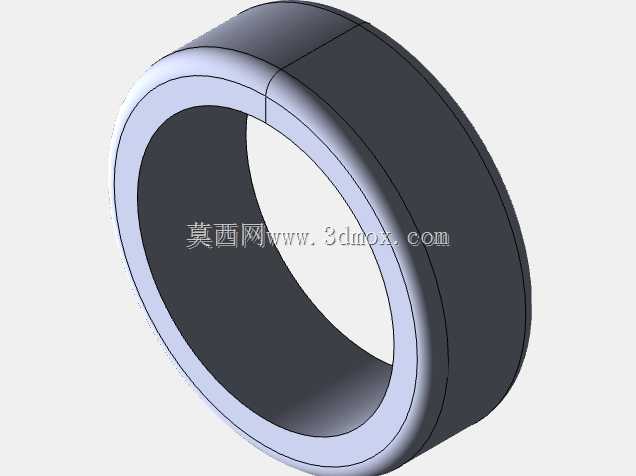

　　从结构布局来看，环形主体承担磁轭功能，环体内腔预留足够的穿线空间，能够适配对应外径的单根电缆或者矩形母排，环体壁厚按照常规工频电流采样的磁路截面做等厚设计，保证磁通量在环周分布均匀，避免局部磁饱和带来的采样偏差。环体的剖分面做平直贴合处理，两半环扣合后接合面紧密接触，尽可能减小气隙长度，因为开合式磁路的气隙会直接影响励磁电流和采样相位误差，建模时把接合面的配合公差、定位止口的位置都做了显性表达，工程人员出工程图时可以直接参照这个配合关系标注平面度、贴合间隙要求，保证量产装配后磁路性能一致。

　　环体顶部集成的橙色壳体是开合锁紧与接线端子的容纳区域，这个凸起结构一方面内置卡扣锁紧机构，两半环扣合后通过顶部的锁扣结构施加预紧力，让两个剖分面始终保持压紧状态，即便设备运行中存在轻微振动，也不会出现环体松脱、磁路气隙变大的问题；另一方面壳体内侧预留了二次绕组引出线的走线空间，侧边的黑色圆柱凸台对应接线端子的防护位置，外部采样信号线可以从这个位置穿出，外接电能表、电流变送器或者能耗采集模块，把主回路的大电流按比例转换为标准小电流信号，供给计量、保护、监控装置使用。

　　设计思路上优先兼顾现场操作的便捷性和磁路性能的平衡：如果做成整体闭合环，虽然磁路气隙为零、采样精度更高，但完全无法在已敷设完成的电缆上加装；采用对半开合结构后，仅在两个剖分面存在微小可控气隙，通过优化环体截面尺寸、增加绕组匝数补偿气隙带来的磁阻上升，完全可以满足配电监测、能耗统计类场景的精度要求，不需要达到计量级互感器的严苛标准，综合施工成本和使用灵活性的收益远大于精度上的微小损失。顶部锁紧件做成长条形斜向造型，既符合人手按压扣合的操作动线，现场安装时单手按住锁扣即可完成开合，不需要额外工具，也让整个部件的外观辨识度更高，和普通纯色环形互感器形成区分。

　　安装边界方面，环形部件的外径、轴向厚度决定了柜内安装所需的最小空间，建模时环体外侧做了圆滑过渡，没有突出的尖锐棱角，在密集排布的配电柜内布设时不会划伤相邻电缆的绝缘层；环体内腔的最小通过直径是核心安装参数，选型时需要确认被测电缆的外径或者母排的对角线尺寸小于内腔直径，同时保证导体处于环体中心位置，避免导体贴靠环体内壁带来的位置误差。顶部接线凸台的高度需要计入整体安装高度，在抽屉式开关柜这类层高有限的柜型里布置时，要提前核对顶部剩余空间，防止柜门关闭时和部件发生干涉。

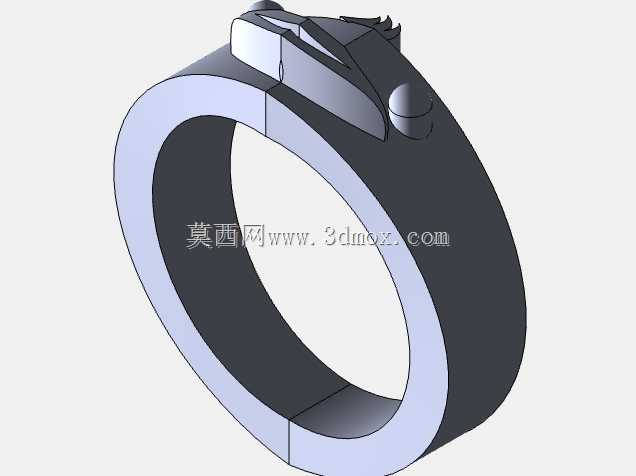

　　结构建模过程中，环形主体采用回转特征生成基础环体，再通过拉伸切除完成对半剖分，剖分位置特意避开绕组走线的核心区域，保证两半环内部各自嵌入的绕组骨架不会在开合时发生磕碰；顶部橙色锁紧壳采用单独的零件装配，和黄色环体之间预留装配间隙，方便后续开模时分别做注塑件，两个黑色圆柱端盖对应端子的防护堵头，装配后可以盖住接线螺钉，防止人员误触带电部位，也能阻挡柜内灰尘进入接线位置。整个装配体的配合关系完全按照实际量产装配逻辑搭建，开合动作的行程、锁扣的卡合位置都在模型里做了对位，结构工程师可以直接在这个基础上细化密封槽、绕组骨架、定位销的细节，电气工程师也可以参照外形尺寸完成配电盘的排布设计，核对相邻元器件的安全电气间隙，避免后期安装出现空间冲突。这类开合式环形采样部件在智慧用电改造、工厂能耗分项计量、光伏并网柜电流检测、消防电源监控系统里应用非常广泛，结构设计的核心就是在保证磁路采样性能的前提下，把现场安装的操作难度降到最低，同时控制整体体积适配各类紧凑柜型。
