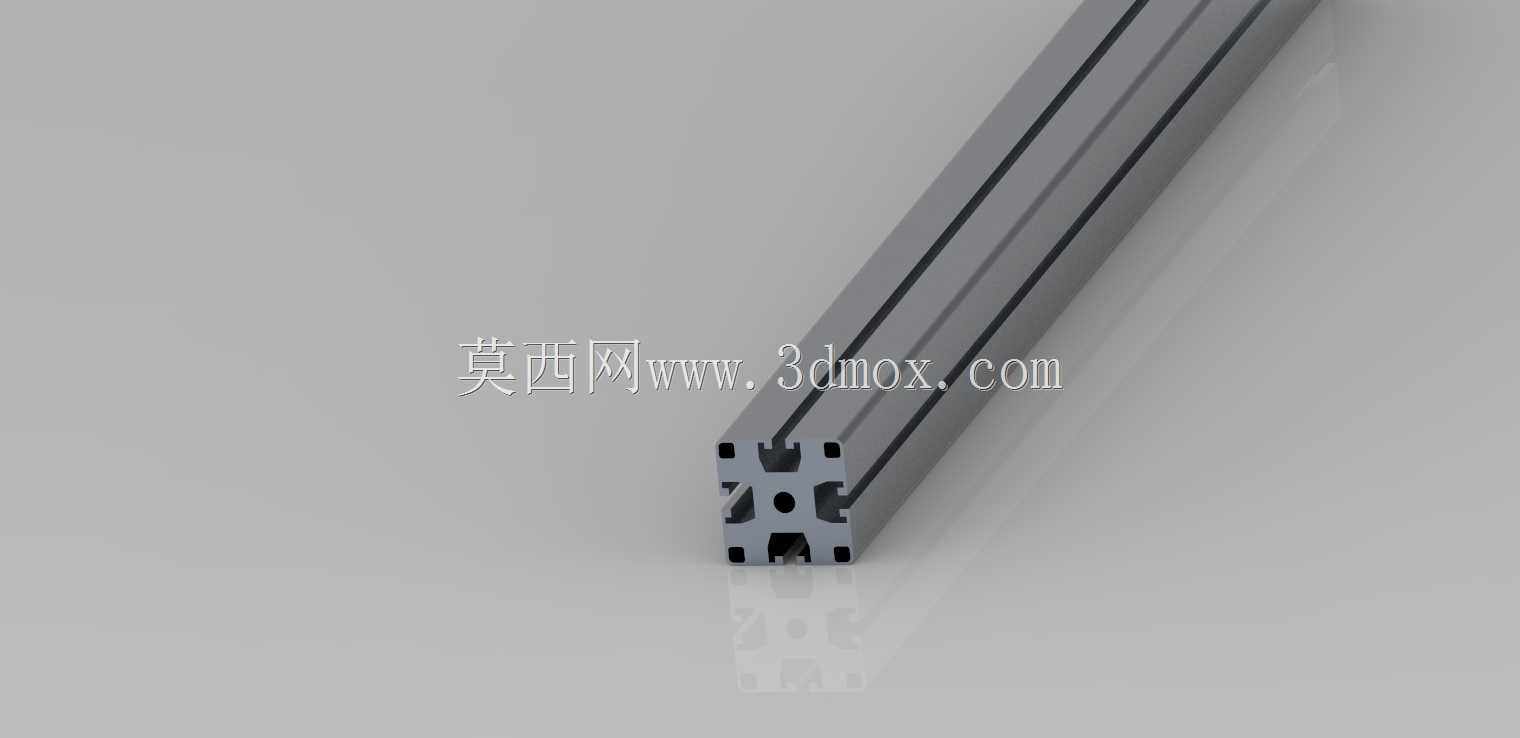

4040工业铝挤型材500mm长直段构件

　　做非标自动化机架时，40系列铝型材几乎是绕不开的基础构件。这次整理的是截面外廓40mm×40mm、有效长度500mm的标准铝挤直段，截面采用四面开槽的对称布局，槽口宽度适配常用T型螺栓与滑块螺母，能够在不焊接、不打孔破坏母材的前提下完成横向、纵向以及垂直方向的拼接。

　　从实际选型看，这类型材最常见于桌面式检测设备的底座、轻型输送线侧梁、防护围栏立柱、3D打印与激光打标设备框架，也常被用来做电气柜内部的安装梁、机器人末端工装的支撑臂或者实验台的骨架。它的优势不在于承受极大冲击载荷，而在于装配灵活、改型成本低：现场只需要按长度切割，配合角件、角槽连接件、内置螺母和端面连接板，就能快速搭出稳定的矩形框架。

　　截面设计上，4040规格兼顾了刚度与自重。外轮廓四边等宽，中心区域布置加强筋和中空腔，既减少材料用量，又提高抗弯和抗扭能力。四周T型槽沿全长贯通，螺栓可在槽内任意位置滑入并锁紧，这对多品种小批量设备尤其重要——传感器安装板、拖链支架、铰链、门吸、防护罩等附件不需要在梁体上重新钻孔，调整孔位时松开螺母即可移动。

　　建模时需要重点还原几个工程边界。首先是截面外形，40mm×40mm的外廓决定了两根型材正交对接时的占位关系；若采用角件外连接，角件会额外占用侧面空间，布局时要在相邻运动部件之间留出避让量。其次是槽道尺寸，槽口、槽底宽度和内卡台高度直接决定螺母能否放入、螺栓头是否干涉。再就是端面孔系和端盖位置，500mm长度段在与脚杯、连接板或另一根型材对接时，端面通常需要加工中心孔或攻丝，模型中保留端面结构有利于后续出工程图。

　　长度取500mm属于比较典型的中间段尺寸。它可以单独作为小型设备的立柱或横梁，也可以多根拼接成更长的机架。需要注意的是，铝型材虽然直线度较好，但长跨距受载后仍会产生挠度；用于水平横梁时，要结合载荷位置核算支撑间距，必要时选用加厚壁或双根并排安装。用于立柱时，则要关注底部连接板面积和脚杯调节范围，避免设备调平时出现悬空。

　　安装方式上，这类型材的连接思路主要分三类：直角连接常用角件或隐藏式角槽连接件，外观整洁且装拆方便；端面连接常用端面连接板、脚杯座或脚轮安装板，适合底部支撑；槽内连接则通过T型螺母、弹片螺母固定外部附件。三维结构中把槽腔、筋位和端部开口表达清楚，后续装配时就能直接检查螺栓插入方向、螺母滑动路径以及扳手操作空间。

　　在设备维护场景中，铝挤型材还有一个明显特点：后期改造不需要大面积切割焊接。增加安全门、安装光栅、固定线缆槽或加装气动三联件时，都可以利用原有槽道扩展。对于需要频繁迭代的试验线、教学平台和轻型自动化工作站，这种可重复装配的结构比焊接钢管框架更便于调整。

　　从建模表达角度，直段本身并不复杂，但不能只画成简单方管。真正影响装配的是截面细节：槽口倒角、中心孔、加强筋过渡、端部切割面以及槽内螺母容纳空间都应体现。把这些结构做准确后，模型可直接用于机架布局、干涉检查、安装板开孔定位和物料清单统计，也能为后续采购定尺、切割加工和现场组装提供明确依据。
