带斜向加强筋的立式铰接支座

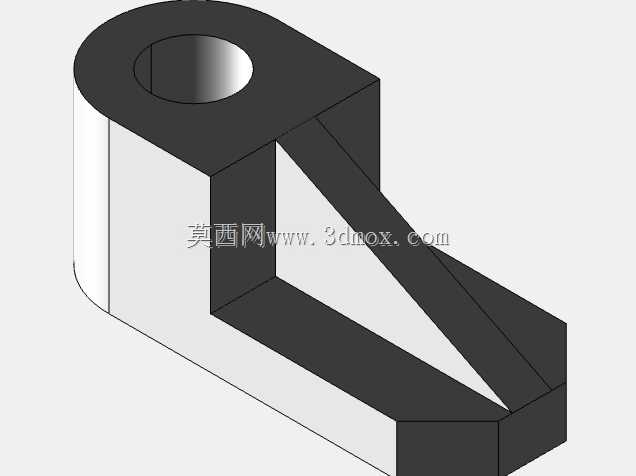

　　该零件属于典型的立式铰接支撑结构，整体由上部同轴套筒、下部矩形底座以及连接两者的斜向加强筋构成，形态上呈现出“立座+悬臂+肋板”的组合特征。上部圆筒用于穿入销轴或转轴，承担铰接、回转或定位功能；下部平直底座提供与机架、平台或其他基础件连接的安装面；斜向肋板则在套筒与底座之间形成传力路径，把上部载荷逐步分散到底座区域，降低悬臂根部的应力集中。

　　从实际使用场景看，这类结构常见于连杆机构、翻转支架、张紧装置、小型工装夹具以及教学实训设备中。套筒部分往往是功能核心，内孔需要与销轴、衬套或轴承配合，因此建模时应优先保证内孔轴线、圆柱面同轴度以及端面垂直度。底座则决定零件能否稳定固定，底面通常作为加工和装配基准，安装孔或贴合面需要围绕该基准展开设计。图中底座端部呈现分段轮廓，说明其边界并非简单矩形，而是根据外形包络、受力方向和装配空间进行了收束处理。

　　设计思路上，该件没有采用厚重的整体块体，而是通过圆筒、立板和斜肋组合获得刚度。圆筒承担径向约束，立板维持上部高度，斜肋主要抵抗弯矩。当套筒受到垂直于轴线的侧向力时，力会沿套筒外壁传至立板与肋板交汇处，再由肋板导向底座；若载荷方向与肋板平面一致，加强效果最明显。因此在工程布置中，肋板的延伸方向应尽量对准主要受力方向，而不是单纯按外观斜向摆放。对于存在反复摆动或冲击的场合，还需要关注肋板与圆筒、底座交接处的圆角过渡，避免尖角造成疲劳裂纹起始。

　　外形尺寸与安装边界方面，建模时应先确定套筒中心高、内孔直径、外圆直径和筒体宽度，再由中心高反推立板高度及底座长度。底座宽度需要满足贴合面积和抗倾覆要求，长度则应覆盖斜肋落点，并在端部保留足够壁厚。套筒轴线到底座底面的距离是关键装配尺寸，直接影响销轴中心位置；底座前端到套筒中心的水平距离，则关系到相邻连杆、杠杆或传动件是否发生干涉。斜肋下缘与底座上表面贴合，上缘指向套筒外侧，其厚度和倾斜角度不能只按视觉比例确定，还要兼顾铸造拔模、焊接可达性或机加工装夹方式。

　　若该件作为铸造或焊接结构件使用，壁厚应尽量保持均匀，筒体与肋板交汇处不宜形成局部热节；若作为机加工件，则可从块料中铣削成型，但需考虑刀具进入内孔下方空腔的路径。底座与基础件连接时，底面应保证平面度，必要时增加沉孔、螺栓孔或定位销孔；套筒内可压入衬套以提高耐磨性，也可直接作为低载荷铰接孔使用。

　　在三维建模过程中，较合理的顺序是先建立底座底面和套筒轴线两个基准，再绘制筒体与底座的主体轮廓，随后补充斜肋并进行合并。内孔应贯穿筒体，端部可根据配合需要保留倒角；外轮廓转折处设置圆角，既能减少应力集中，也更接近真实制造状态。完成实体后，应检查套筒内孔与底座底面的平行或垂直关系、肋板是否完全贯通受力区、底座端部是否留有安装空间，以及整体外形在装配体中是否与周边杆件发生碰撞。

　　整体来看，该模型虽然几何关系不复杂，却覆盖了支座类零件的核心设计要点：以孔位确定功能，以底面确定安装，以肋板保证刚度，以边界控制干涉。对于结构设计练习而言，它适合用来训练基准选择、拉伸与切除组合、加强筋布置、装配间隙判断以及工程图尺寸标注；对于设备选型和机械加工人员，则可作为小型铰接支撑座的结构参考，在实际应用中再依据载荷大小、销轴直径和安装空间调整壁厚、肋厚及底座尺寸。
