G401型防尘防潮小型电子塑料外壳

　　这款G401壳体的建模出发点，是解决小批量电子控制装置在室内工况下“装得下、封得住、装得上”的实际问题。很多测控小电路、信号调理板、小型电源模块在实验室或设备内部使用时，并不需要达到户外IP67那种高防护等级，但裸露PCB又容易积灰、受潮、被误触，因此这类紧凑塑料外壳成为结构选型中非常常见的一类零件。

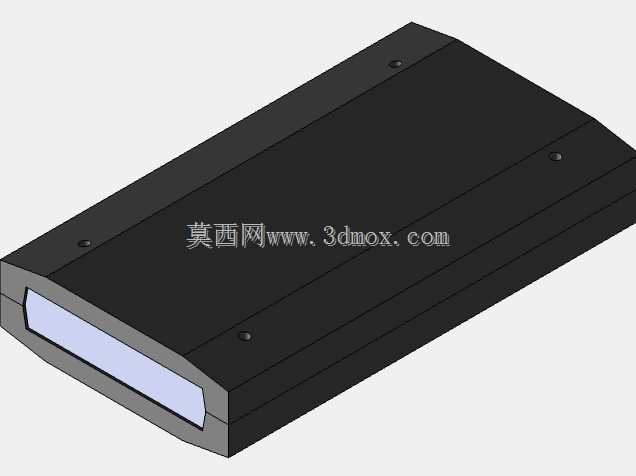

　　从外形看，壳体采用长条扁平的盒式轮廓，整体线条简洁，端部预留显示或接口区域，适合容纳窄长形电路板、接线端子排、小型变压器或稳压模块。上盖与底盒通过螺钉连接，螺钉孔沿壳体周边分布，这种布置在装配时能够让压紧力更均匀，避免薄塑料件局部翘曲。对于需要频繁检修的装置，螺钉连接比卡扣更可靠；对于一次性封装的产品，也可以在装配后增加防拆标识。

　　端部开口区域是该壳体的关键结构之一。它既可以作为显示窗口，嵌入透明片、铭牌或薄膜面板，也可以根据内部元件布置改为连接器出线口。建模时需要重点关注开口边缘与内部PCB的相对位置：若安装数码管、指示灯或小型液晶模块，窗口内缘应留出遮光和粘贴空间；若安装航空插头、端子台或线缆固定头，则要校核壁厚、安装孔距和外部插拔空间。壳体前端的斜切面并非单纯造型处理，它能够在面板朝向操作者时提供更合理的观察角度，减少显示内容反光，也让按钮或指示灯区域更易识别。

　　在内部设计上，这类外壳通常需要配合自攻螺钉柱、定位筋、挡墙和走线槽使用。PCB不宜直接贴在底壳平面上，而应通过支撑柱抬升一定高度，为焊点、引脚和焊盘留出安全间隙，同时降低底面潮气对板卡的影响。若内部放置发热元件，例如稳压芯片、功率电阻或小型电源模块，应在对应位置预留通风孔或导热垫接触区；若电路对粉尘敏感，则应优先采用封闭结构，通过壳体表面散热或在内部增加金属导热衬板。

　　安装边界方面，长条式壳体适合沿设备横梁、控制柜内侧、桌面测试台或墙面支架布置。三维布局时不能只看壳体本体长宽高，还要在两端连接器、线缆弯曲半径、螺钉工具操作空间和上盖拆卸方向上预留余量。尤其是壳体宽度较窄时，侧面出线容易与相邻设备干涉，顶部开盖又可能受安装空间限制，因此在总装阶段应提前确定维护方向。若采用壁挂方式，底壳外部可增加挂耳或沉孔；若嵌入设备面板，则需校核壳体与面板开孔之间的配合公差，防止装配后出现松动或异响。

　　材料与工艺角度，这类壳体多采用注塑成型，壁厚应尽量保持均匀，转角处设置圆角以减少应力集中和填充缺陷。螺钉柱根部需要加筋，避免拧紧时发白开裂；壳体边缘可设计止口结构，使上盖与底盒形成叠合缝，既能提高防尘防潮能力，也能增强整体抗弯刚度。对于DIY项目或小批量试制，三维模型还可用于3D打印验证，先检查PCB尺寸、接口位置和装配顺序，再投入模具或批量加工。

　　在交流稳压、小型控制板、信号转换、实验电路和室内电子装置中，外壳并不是简单的外罩，而是决定板卡防护、安装方式、维护效率和外观一致性的结构件。G401这类紧凑壳体的价值，在于以较低结构复杂度提供规整的容纳空间、可靠的螺钉封合和便于改造的端部界面。建模时把内部元件高度、接线方向、固定孔位、密封止口和外部安装间隙一并考虑，才能让最终壳体不仅能看，更能直接服务于装配和现场使用。
