多向铰接式机械连接支座结构

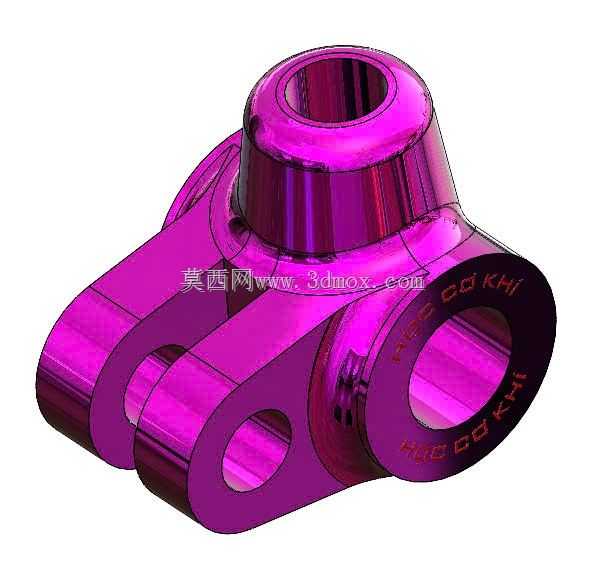

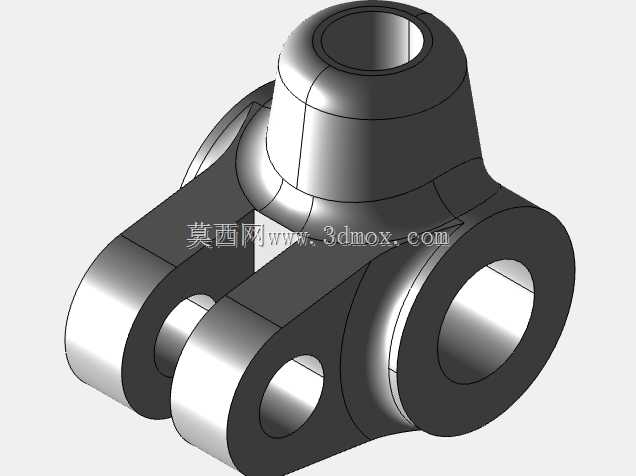

　　该构件属于多向铰接类机械连接支座，整体采用一体铸锻后精加工的成型思路，主体为紫亮色金属质感的实体结构，在三维建模阶段完整还原了各部位的壁厚过渡、孔位同轴关系与安装配合边界，可直接用于设备连杆机构、工程机械执行端、工装夹具联动部位的结构校核与装配干涉检查。从实际设备用途来看，这类构件主要承担不同方向运动部件之间的载荷传递与铰接约束，一侧设置双平行耳板结构，耳板上加工同轴贯通销孔，用于和叉形接头、连杆端或者摆臂部件配合，通过销轴穿装后形成可绕销轴轴线转动的铰接副；另一侧设置带环形端面的横向贯通筒孔，可与另一组垂直方向的销轴、转轴或者缸杆端接头配合，实现两个正交方向上的转动自由度释放，顶部的竖向凸台内设置贯通安装孔，可用于穿装定位销、

　　锁紧螺栓或者接入第三组联动杆件，三个方向的连接点位让该支座能够在空间多连杆机构中作为中间铰接节点使用，常见于小型工程机械作业臂联动节点、自动化生产线翻转工装的连接部位、专用设备的摆角调节机构以及液压执行元件的端部转接位置。在结构设计思路上，该构件没有采用多余的装饰性结构，所有外形轮廓都围绕受力路径展开：双平行耳板的外侧做了圆弧收边，既避免了尖角处的应力集中，也在耳板根部和主体筒身衔接的位置做了大圆角过渡，当耳板承受销轴传递的径向拉压载荷时，过渡圆角可以分散根部的峰值应力，避免长期交变载荷下出现开裂风险；横向筒孔的端部做了加厚凸缘，凸缘端面上预留了刻印标识的环形区域，实际加工中该端面会作为销轴装配的轴向定位基准，

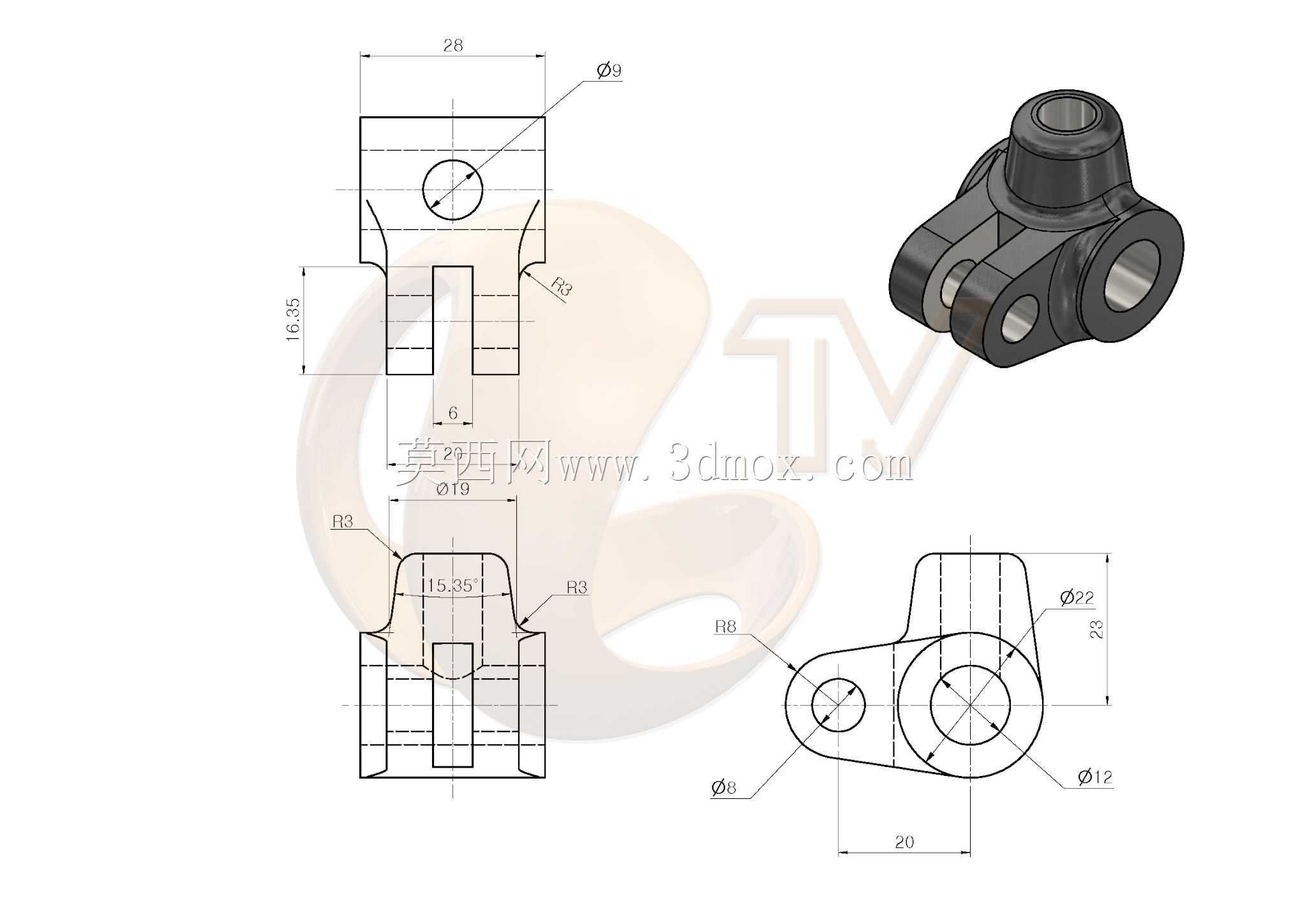

　　加厚设计可以提升筒孔端部的抗挤压能力，当销轴在孔内发生相对转动时，端部接触面不会因为局部压强过大出现压溃变形；顶部竖向凸台从主体顶面向上隆起，孔口位置做了倒角扩口处理，既方便装配时销轴快速导入，也能在螺栓锁紧时容纳垫圈，避免垫圈偏载。从外形尺寸与安装边界来看，建模时严格遵循了各配合部位的尺寸约束：双耳板的平行间距需要和对接叉头的内槽宽度匹配，耳板销孔的同轴度公差需要控制在装配允许范围内，保证销轴穿装后不会出现卡滞；横向筒孔的轴线和双耳销孔的轴线呈空间正交布置，两个方向的转动行程不会发生结构干涉，顶部竖向孔的轴线和主体中心基准对齐，三个方向的孔位中心距都按照联动机构的运动行程计算确定，在整机装配时，该支座的外轮廓不会和周边连杆、

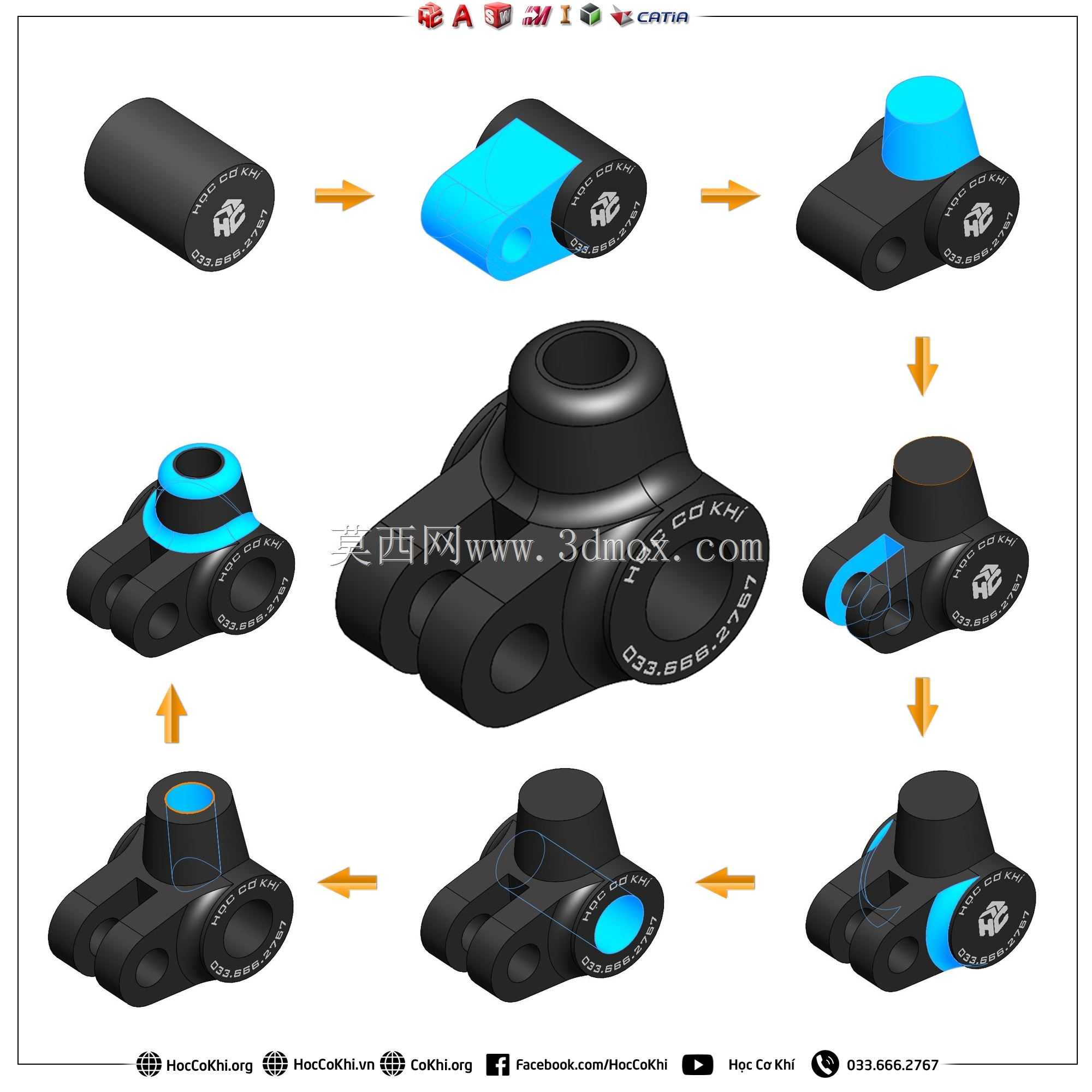

　　缸体或者护罩发生运动碰撞，所有孔位的配合公差根据使用场景选取，转动配合部位选用间隙配合，固定锁紧部位选用过渡配合，构件的整体壁厚在满足强度冗余的前提下做了轻量化优化，去除了非受力区域的多余材料，既控制了构件整体重量，也保证了大载荷工况下的刚性表现。在实际选型应用中，这类铰接支座需要根据对接部件的销轴直径、连杆摆角范围、工作载荷大小调整各部位尺寸，三维模型完整呈现了各结构的空间位置关系，设计人员可以直接在模型基础上修改孔距、耳板厚度、筒身直径等参数，快速适配不同的设备安装需求，也可以将模型导入运动仿真环境，模拟机构全行程动作时支座的位移轨迹与受力变化，验证铰接节点的运动合理性，为后续的加工出图、工艺制定与装配调试提供准确的结构依据。
