V型单槽三角带传动皮带轮

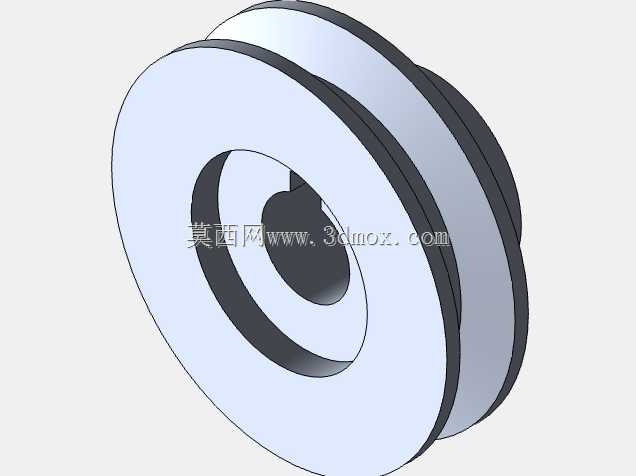

　　这是一款单槽V型三角带皮带轮，外径约3英寸、轮缘宽度方向约20毫米，采用6061铝合金加工成型，属于轻型动力传递中非常典型的回转传动件。从结构上看，轮体由两侧挡边式轮缘、中间内凹的V形带槽、中心轮毂孔以及键槽构成，整体围绕轴线旋转对称，没有多余的复杂曲面，建模时重点在于保证带槽截面角度、轮缘外径、轮毂壁厚与键槽位置之间的协调。

　　在实际设备中，这类皮带轮多用于电机轴与工作机轴之间的减速或增速传动。三角带嵌入V形槽后，依靠两侧面与槽壁的摩擦传递扭矩，相比平带具有更大的接触压力和传动能力，同时能缓冲吸振、运行平稳。单槽结构适用于功率不大、空间紧凑的场合，常见于小型风机、泵类、木工设备、食品机械、实验装置以及各类轻型自动化输送线。铝合金材质使轮体重量明显低于铸铁件，转动惯量小，启停响应快，对轴和轴承的附加载荷也更低，比较适合高速或对减重有要求的场合。

　　设计这类零件时，首先要确定的是带型与槽型。V形槽的夹角、槽底圆角、槽深以及节圆位置都直接影响皮带的贴合状态：槽角过大会减小楔紧效应，容易打滑；槽角过小则会增加皮带嵌入阻力，加剧磨损并造成拆卸困难。轮缘外径决定了带轮的传动比和皮带弯曲程度，外径过小会使三角带反复弯曲应力增大，缩短寿命；外径过大则占用空间、增加成本。该模型外径取3英寸级别，属于小直径带轮，选型时需要核对所配三角带的最小允许带轮直径，避免超范围使用。

　　中心孔与键槽是安装边界的核心。轮毂孔需要与电机或减速器输出轴形成配合，普通传动中常采用过渡配合或小间隙配合，并通过平键传递扭矩；键槽宽度、深度和对称度要与轴上键槽一致，否则装配时会出现键侧卡死或接触不良。轮毂长度不宜过短，否则轴向定位不稳定，也容易使键的承压面积不足；但也不能盲目加长，以免与电机端盖、联轴器或护罩发生干涉。轮体背面的台阶轮廓在模型中有所体现，这类结构通常用于减轻重量、避让邻近部件，或为轴向挡圈、紧固螺钉留出空间。

　　从三维建模思路看，这类回转件最适合先绘制轴向截面草图，再通过旋转特征生成主体，随后在中心孔位置切除键槽，并对槽口、棱边和轮毂过渡处添加圆角。轮缘外圆、V槽工作面和内孔属于关键配合或工作表面，建模时应保持尺寸链清晰：外径控制皮带包络，节径影响传动比，内孔控制装配，键槽控制扭矩传递，轮缘宽度则决定皮带的轴向占位。图纸或模型中还应考虑动平衡与倒角，尤其在较高转速下，尖锐棱边不仅不安全，也会产生应力集中。

　　安装使用时，带轮需压装或热装到轴上，轴向位置要保证两轮槽中心面对齐。若电机带轮与从动带轮存在偏斜，三角带会单边磨损、发热并产生轴向窜动。张紧度也需要控制：过松会打滑并导致转速损失，过紧则会加大轴承受力并使皮带过早疲劳。铝合金轮虽然重量轻，但硬度相对铸铁低，V槽表面在长期摩擦后可能出现拉伤或压痕，因此表面加工粗糙度和槽面硬度仍需关注。对于有防护要求的设备，带轮外缘与三角带运动区域还应配置防护罩，模型外轮廓尺寸可直接用于校核护罩内壁间隙。

　　总体来看，该零件结构并不复杂，但它把摩擦传动、轴毂连接、键连接和轻量化设计集中在一个小型回转件上。对结构设计人员而言，建模不仅是还原外形，更要把带槽截面、中心孔、键槽、轮缘厚度和安装空间关系表达清楚，使后续工程图出图、机加工艺编制和设备装配都能直接使用。
