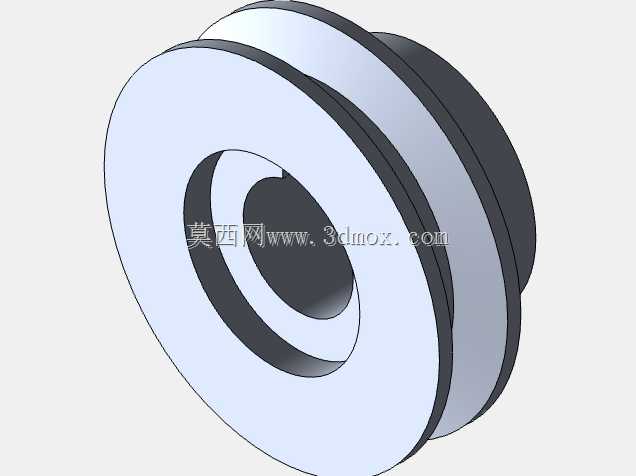

V型A1槽皮带轮外径3英寸宽25毫米结构件

　　在中小功率机械传动场景中，V型皮带轮是应用极广的动力传递部件，这款适配A1型V带的单槽皮带轮，外径为3英寸，轮体总宽度25毫米，常被用于小型输送线、桌面加工设备、小型风机、家用传动机具这类对安装空间有严格限制的传动工位。不同于多槽皮带轮适配大功率多带并联传动的设计，单槽结构的这款带轮，更适合单根V带传递1-3kW区间功率的工况，轮槽的楔角严格匹配A带的截面角度，能保证皮带嵌入后侧面与轮槽充分贴合，避免传动过程中出现打滑、皮带偏磨的问题。从结构设计来看，这款带轮采用整体式实心轮缘加轮毂的结构，没有多余的减重孔设计，一方面是因为整体尺寸偏小，实心结构的加工工艺更简单，车削加工时一次装夹就能完成轮缘、轮槽、内孔的加工，能有效控制加工同轴度误差，避免带轮高速转动时出现径向跳动；另一方面，实心结构的轮体动平衡更容易保证，在每分钟1500转以内的常规转速下，不需要额外做动平衡校正就能平稳运行，降低了生产加工的成本。轮槽的位置设置在轮体宽度的居中位置，这种对中设计能保证皮带安装后，带轮两侧的轮缘对皮带有足够的限位作用，即使传动过程中皮带出现小幅的轴向窜动，也不会从轮槽中脱出，同时居中的槽位也能让轮毂的受力更均匀，避免长期单侧受力导致轮毂与轴配合的位置出现偏磨。安装边界方面，这款带轮的轮毂长度与轮体宽度匹配，内孔可根据配套轴的直径做适配加工，键槽采用标准平键槽设计，能传递额定扭矩不出现滚键问题；轮缘的外径尺寸决定了传动比的匹配范围，3英寸的外径属于小直径带轮范畴，在搭配大直径从动轮时能实现减速传动，搭配小直径从动轮时可实现增速传动，设计选型时需要注意小带轮的包角不能小于120度，否则会大幅降低传动效率，缩短皮带的使用寿命。实际应用中，这类小尺寸单槽V带轮常被用在设备的动力输出端，比如小型电机的输出轴端安装这款带轮，通过V带将动力传递到工作端，带传动本身具备的缓冲吸震特性，能吸收电机启动时的瞬时冲击，也能在设备出现过载时让皮带打滑，保护后端的传动部件不被损坏。设计建模时，轮槽的尺寸公差需要严格控制，槽面的粗糙度要达到Ra3.2以下，过于粗糙的槽面会加速皮带的磨损，过于光滑的槽面又会降低摩擦力容易出现打滑；轮缘的两侧端面需要做倒角处理，避免安装皮带时锋利的边缘割伤皮带的帘布层，轮毂的内孔与轴的配合采用过渡配合，既方便安装拆卸，又能保证运行时不会出现相对转动。不同于同步带轮的精准传动要求，V带轮的传动允许一定的滑动率，对安装时的两轴平行度要求比同步带轮稍低，但安装时仍需要保证两个配对带轮的轮槽处于同一平面，否则会导致皮带单侧磨损过快，运行时出现异常噪音。这款带轮的轮体厚度设计充分考虑了A带的宽度，轮槽两侧的轮缘厚度足够，长期运行不会出现轮缘变形开裂的问题，整体结构紧凑，不需要占用太大的安装空间，非常适合各类紧凑型传动机构的设计选型使用。
