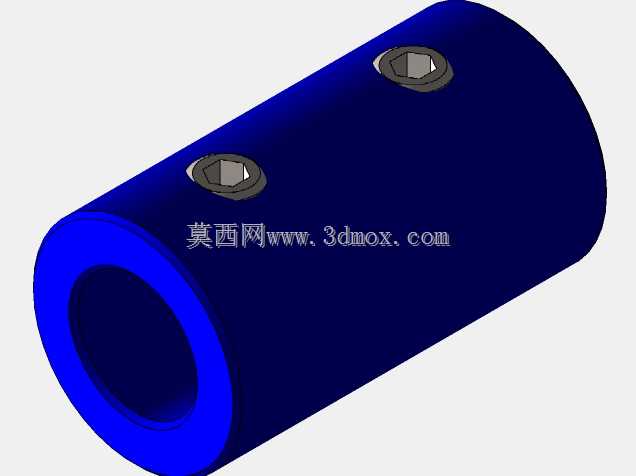

刚性顶丝式4至8mm轴径连接套筒

　　这类顶丝锁紧的刚性套筒联轴器，在轻载同轴传动场景里的应用十分普遍，常见于小型实验台架、桌面级传动机构、小型输送线的动力端衔接，也会用在CA6140这类普通车床的辅助进给微调机构、小型工装夹具的动力传递环节，用来连接两根轴径存在小幅差异的传动轴，实现扭矩的直接传递。不同于弹性联轴器具备补偿偏移的能力，这类刚性套筒结构对安装时的两轴同轴度要求较高，一旦两轴存在径向或角向偏移，运转过程中会在轴与锁紧顶丝位置产生额外的交变载荷，因此在安装调试阶段，需要先通过百分表打表校准两轴的同轴度，保证径向跳动控制在允许范围内再锁紧顶丝。从结构设计逻辑来看，整体采用一体式圆柱套筒结构，没有多余的分体拼接部件，加工时仅需通过车床完成内外圆的车削加工，

　　再通过钻床加工两个垂直于套筒轴线的顶丝螺纹孔即可，加工工序简单，量产时的成本控制优势明显，同时一体式结构不存在拼接间隙，传动过程中没有回差，能够保证动力传递的同步性，适合对传动精度有一定要求但载荷不大的场景。套筒的内孔分别适配4mm和8mm两种常用的小径传动轴，这类轴径常见于小型步进电机输出轴、微型直流电机轴、光轴导轨的传动丝杆端，安装时仅需将两根待连接的轴分别从套筒两端插入，抵靠到套筒内部的限位位置后，拧紧两个径向布置的内六角顶丝，通过顶丝的端面压紧在轴的表面，依靠顶丝与轴表面的静摩擦力传递扭矩，部分应用场景里会在轴的对应位置加工出小平面，避免顶丝压紧时轴表面出现压痕，同时也能提升锁紧后的防松能力，

　　避免正反转切换时出现轴与套筒的相对滑动。在安装边界方面，这类套筒的外径尺寸远小于同扭矩规格的凸缘联轴器，径向占用空间小，不需要额外的安装支座，仅需套在轴上即可完成安装，轴向长度刚好覆盖两根轴的插入深度加上顶丝的布置间距，不会占用过多的轴向安装空间，适合安装空间紧凑的小型传动机构。设计这类结构时，需要重点核算套筒的壁厚与顶丝的锁紧力匹配关系，套筒壁厚过薄会导致顶丝拧紧时套筒出现胀形变形，无法抱紧轴径，壁厚过大则会增加不必要的重量和材料成本；两个顶丝的布置位置需要错开一定角度？不，这类小径套筒的两个顶丝通常沿轴向间隔布置，分别对应两根插入的轴，每个轴端对应一个顶丝锁紧点，保证每根轴都有独立的锁紧位置，避免单顶丝锁紧时出现的轴倾斜问题。

　　实际使用过程中，这类联轴器不适合传递大扭矩，也不适合存在频繁冲击载荷的工况，因为顶丝的锁紧力有限，大扭矩下容易出现打滑，长期冲击载荷下顶丝也容易出现松动，因此通常会在顶丝的螺纹位置涂抹少量螺纹胶，提升防松性能，日常维护时也需要定期检查顶丝的锁紧状态，避免长期运转后顶丝松动导致传动失效。不同于键连接的套筒联轴器，顶丝式结构不需要在轴上加工键槽，不会削弱轴的结构强度，对于小径轴来说，加工键槽会大幅降低轴的抗扭截面系数，容易出现断轴问题，顶丝锁紧的方式刚好规避了这个问题，这也是这类结构在小径轴传动场景中被广泛应用的核心原因。在建模过程中，需要重点保证内孔的尺寸公差与同轴度，两端内孔的同轴度误差需要控制在0.02mm以内，否则安装后会出现轴别劲的问题，顶丝螺纹孔的轴线需要垂直于套筒的内孔轴线，保证顶丝拧紧时端面能够完全贴合在轴的表面，避免点接触导致的锁紧力不足。
