遥控模型车用螺旋弹簧阻尼悬架总成

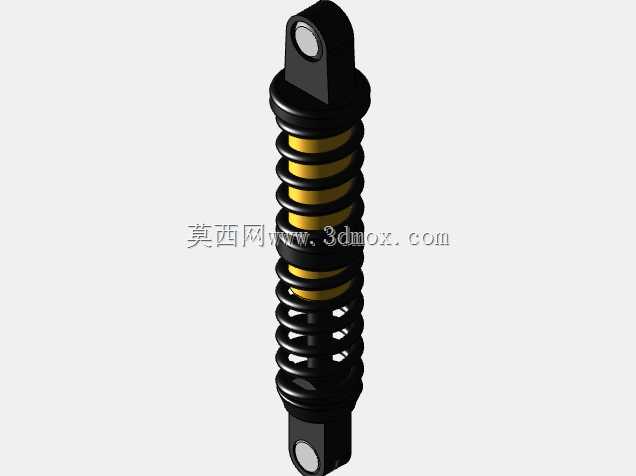

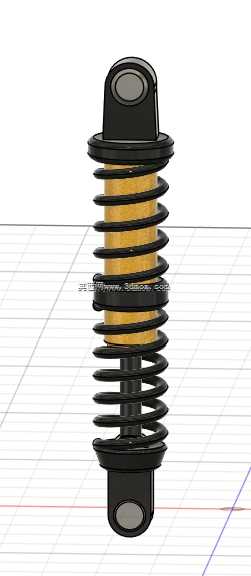

　　这套小比例遥控模型车悬架结构，核心承担轮端跳动过程中的冲击缓冲与振动衰减任务，常见于1/8、1/10比例越野遥控车、攀爬遥控车以及短卡模型的底盘改装与原型试制环节。整套总成沿轴向呈细长立式布局，上下两端分别设置铰接安装位，上端为带横向通孔的吊耳式接头，下端为同轴布置的固定连接座，两处铰接轴线保持平行，装车时可直接对应底盘摇臂与车身避震支架的销孔位，不需要额外加工转接块即可完成装配。从结构组成拆分来看，总成中部为螺旋压缩弹簧，弹簧采用等节距圆柱螺旋构型，簧丝剖面为圆形，弹簧内外径差值预留了足够的活塞杆活动间隙，避免弹簧在极限压缩行程中与内部阻尼杆件发生剐蹭卡滞。弹簧内侧嵌套阻尼芯杆，外部套装分段式防护导向套，

　　导向套采用多道环形凸筋结构，既可以约束弹簧径向位移，防止弹簧受侧向力时发生弯折脱位，也能阻挡模型车在砂石路面、泥水环境行驶时卷入的尘土、碎屑进入阻尼摩擦面，延长整套部件的工作寿命。实际装车匹配时，首先要确认上下铰接点的中心距边界：模型车悬架在全伸状态下，两安装点的间距要略大于悬架总成自由长度，保证弹簧在车辆静止落地时就具备一定预紧力，避免车辆腾空时悬架总成从安装位松脱；而在车轮上跳至极限行程时，总成压缩后的最小长度要小于悬架导向机构允许的最小两点间距，防止弹簧被压并后刚性顶推车身，造成摇臂、支架塑料件断裂。弹簧刚度的匹配需要结合整车整备质量调整：越野竞速场景需要偏硬的弹簧刚度，配合大阻尼系数来吸收飞坡落地的大冲击；

　　低速攀爬场景则降低弹簧刚度，让车轮可以更好贴合凹凸路面，保持轮胎抓地力。建模过程中所有配合面都按实际装配公差预留间隙，弹簧两端的支撑圈做了并紧磨平处理，保证弹簧受压时端面受力均匀，不会出现偏载异响。外部黑色防护件与黄色簧身的分色设计，也方便改装时快速识别弹簧规格，在同系列不同刚度备件更换时不用反复测量尺寸。这类悬架结构除了遥控模型车领域，其设计思路也可微缩参考到小型无人地面行走平台、轻型探测小车的行走机构开发中，用来验证轮式车辆悬架的阻尼匹配逻辑，在样机试制阶段快速迭代弹簧刚度、安装点位、行程参数，不用直接开模制作大尺寸实车零件，大幅缩短行走系统的调试周期。结构上没有设置复杂的多连杆联动机构，单根阻尼弹簧总成直接承担弹性缓冲与阻尼导向作用，零件数量少，维护时仅需抽出销钉即可整体拆下，清理簧圈夹杂的泥沙、更换不同刚度弹簧都十分便捷，非常适合非专业用户日常拆装调试。
