丰田混动动力总成发动机变速箱集成结构

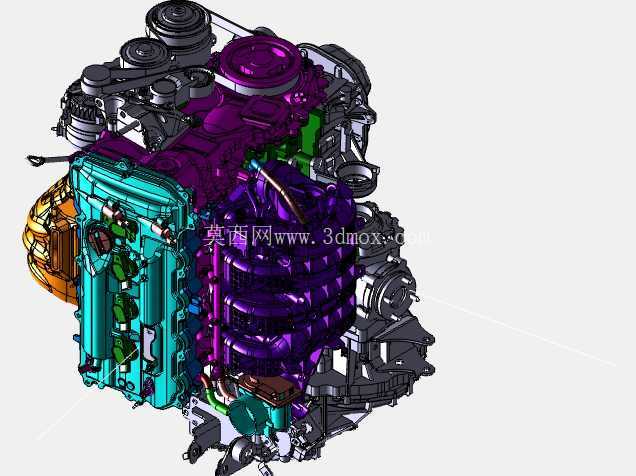

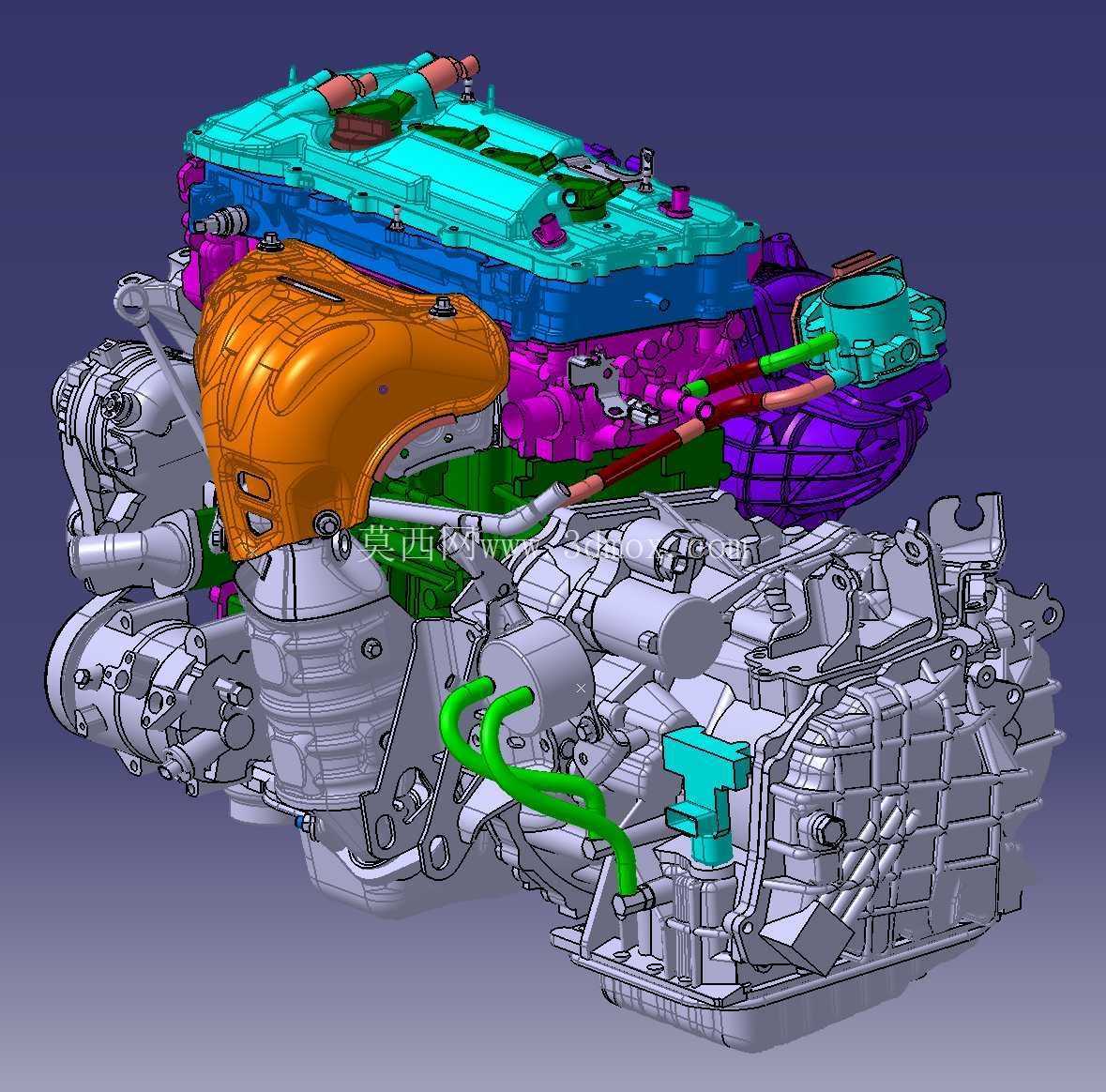

　　这套三维数模完整还原了丰田横置前驱混动车型的动力总成装配状态，覆盖缸体、缸盖、气门室罩、进气歧管、油底壳、变速箱壳体、悬置支架、冷却管路、线束固定卡扣以及外围附属件的全部空间位置关系，建模过程中严格按照整车机舱的实际装配层级拆分零件，每一处配合面的搭接余量、螺栓过孔的对位关系、管路走向的弯曲半径都和量产装车状态保持一致，没有做简化省略。从整车开发的实际场景来看，这类动力总成数模最核心的作用是在项目早期完成机舱硬点校核，总布置工程师可以直接把总成导入整车坐标系，核对发动机前端附件和防撞梁、散热器之间的碰撞安全间隙，检查变速箱侧半轴输出法兰和副车架、转向机的运动避让空间，确认上部进气歧管、装饰罩和引擎盖内板的隔热距离，避免后期样车装车时出现零件干涉、维修工具无法伸入的问题。

　　做混动车型总布置时尤其要注意，这套总成把发动机和行星齿轮变速机构深度集成，壳体结合面的定位销、连接螺栓的排布直接决定了动力总成的弯曲刚度，数模里保留了所有连接副的细节，结构分析工程师可以直接抽取中面搭建有限元模型，评估悬置点在怠速、全负荷加速工况下的振动响应，排查总成壳体的薄弱区域。外围的冷却管路、曲轴箱通风管的走向也完全按照实车布置，绿色标注的软管段预留了足够的柔性变形量，规避发动机运转时的往复振动拉扯管路接口，硬管和软管的卡箍安装位置都留出了手钳操作的空间，售后更换火花塞、机油滤芯、点火线圈的时候，不需要拆解周边大部件就能完成作业。

　　进气系统的谐振腔、节气门体的安装方位和缸盖进气侧的接口完全对位，橙色的进气歧管采用塑料注塑成型的结构，数模里体现了筋位布置和安装卡扣的结构，既满足进气流量的平顺性要求，也能降低整机辐射噪音。变速箱侧的壳体集成了液压阀板、差速器腔室的外部轮廓，外围的安装凸台用来固定换挡拉线、线束支架、空调压缩机等附件，所有凸台的螺栓孔深度、螺纹规格都和量产设计对齐，工艺工程师可以据此核对壳体压铸模具的抽芯方向，评估机加工工序的装夹定位基准。悬置支架的安装点位分布在总成的三个支撑位置，支架的折弯角度、衬套压装腔的尺寸直接决定了动力总成的解耦率，数模里可以直接测量悬置点到总成质心的距离，匹配悬置刚度参数，隔绝动力总成的振动传递到车身。

　　在零部件开发环节，这套数模可以作为周边附件设计的基准，比如设计机舱隔热罩的时候，可以直接参照排气侧涡轮和缸体的表面轮廓，预留隔热空气层；设计整车线束的时候，可以按照缸盖上的固定卡扣点位规划线束走向，避免线束和高温部件、运动部件发生摩擦。数模的外形轮廓完全对应量产1.8L级别混动总成的实际尺寸，横置布置下的总长度、宽度、高度边界都和机舱硬点匹配，安装时的四个主定位点坐标清晰，换装到同平台车型时只需要调整周边悬置和管路的连接点位，不需要改动核心壳体结构。对于逆向开发、教学演示、维修实训来说，这套完整的装配数模可以清晰展示混动动力总成的零件层级，拆解后能看到内部缸盖螺栓的排布、油道水道的外部接口位置，帮助结构设计师理解横置混动总成的紧凑化设计思路：在有限的机舱空间里，把发动机、发电机、驱动电机、行星齿轮机构全部集成在同一壳体内，通过高度集成的外围布置减少冗余连接结构，同时兼顾装配工艺性和后期维护便利性，每一处凸台、每一根管路的弯折角度都经过量产验证，没有多余的结构设计。
