科幻双趾仿生机器人足部假肢结构

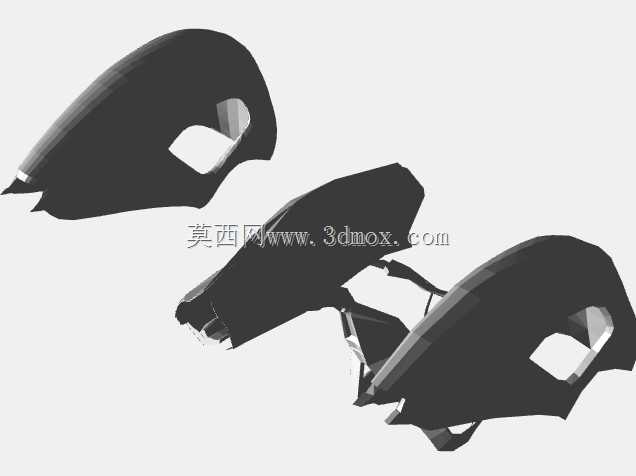

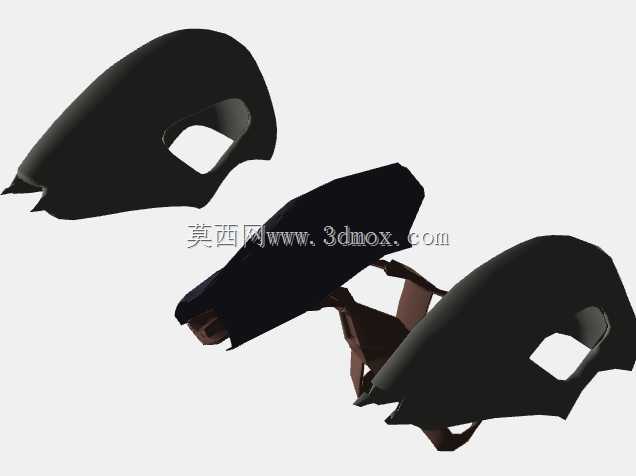

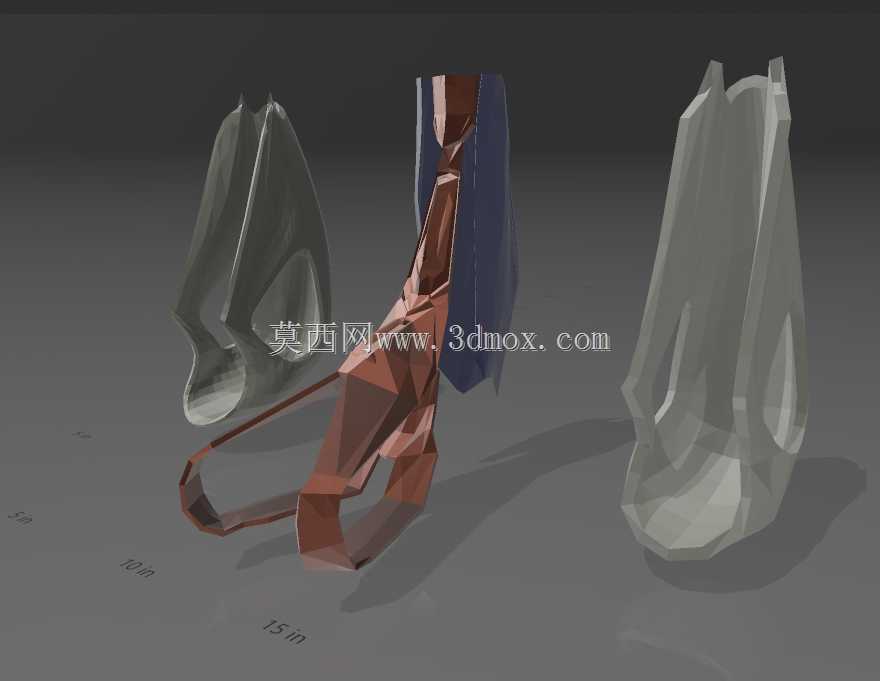

　　这套仿生足部结构面向人形机器人、义肢适配与科幻概念样机验证场景，整体采用双趾支撑加后置跟腱联动的构型思路，打破常规整面脚掌的封闭设计，把承重、通风、轻量化和外观辨识度放在同一套曲面骨架里处理。结构主体分为左右对称的足壳、中部斜向承力支链以及底部开放连接段，足壳外侧用连续多面折面构成包裹形态，既保留科幻样机的锐利视觉特征，也为增材制造提供了自支撑友好的曲面走向。

　　从实际用途看，该部件可用于小型双足机器人的末端执行单元，也可作为假肢功能外观件进行穿戴验证。双趾前端承担起步阶段的抓地与导向，后跟区域通过抬高的镂空壳体形成稳定支撑面，中间裸露的连杆式结构模拟跟腱传力路径，使足部在俯仰动作时具备明确的受力边界。与封闭式假脚相比，开放骨架能够在长时间穿戴或连续步态测试中形成空气流通通道，减少跖骨与踝部连接区域的热量积聚，同时便于观察内部绑带、衬垫和连接件的磨损状态。

　　设计上没有采用复杂液压或多轴关节堆叠，而是把造型件和承力件合并为少量主体零件。足壳内壁预留了连续加厚区，可根据负载要求调整壁厚；壳体边缘的开槽并非单纯装饰，它们对应绑带穿过、踝部铰接和足部弯折的避让空间。中部红棕色支链从足弓下方斜向延伸至踝侧，承担拉压转换作用，在足跟落地时把冲击载荷分散到两侧壳体，在脚尖蹬地时又能限制足弓过度张开。反手构型使左右件在镜像布置后仍保持一致的装配逻辑，便于批量打印和后期替换。

　　外形尺寸方面，模型按人体足部比例进行概念化缩放，足长方向保留前掌、足弓、后跟三段比例，踝部开口高度控制在小腿下段连接范围内。安装边界集中在踝侧铰接孔、足弓下方连接面和后跟内腔三个区域：踝部需要预留旋转间隙，避免外壳在背屈、跖屈时与小腿支架干涉；足弓下方连接面应保持平直，以便固定连杆或弹性片；后跟内腔则可容纳缓冲垫、绑带固定座或压力检测模块。若用于机器人样机，建议在双趾底面增加可更换防滑垫，在跟腱支链两侧设置限位块，防止侧向扭转造成薄壁壳体开裂。

　　建模过程中，折面曲面需要同时兼顾外观棱线和打印层厚方向。外表面可保持低多边形风格，内壁则应适当增加过渡圆角，尤其是踝部开口和绑带孔周边，应力集中较明显，不宜保留尖锐内角。对于需要承受人体重量的假肢版本，可在足壳内部嵌入连续碳纤维片或金属衬套，把外部造型壳与内部承流骨架分开；对于展示型机器人版本，则可直接使用轻质树脂或尼龙材料整体成型，通过局部加厚满足步态演示需求。

　　该结构的价值在于把科幻外观、假肢通风和机器人足部功能整合到同一套开放构型中。工程落地时，重点不是追求复杂机构，而是控制踝部铰接边界、足弓传力路径和双趾接地面积三者之间的关系。只要在装配阶段预留足够的弯折间隙，并根据载荷调整壳体壁厚与连杆截面，该足部件即可用于概念样机展示、康复辅具外观验证以及双足机器人末端结构测试。
