可调节周长式双层筛分器具结构设计

　　日常物料筛分作业中，固定规格的筛具往往难以适配不同批量的处理需求，这款可调节周长的筛分结构，正是针对小批量多场景的颗粒分级需求开发的实用结构。从实际应用场景来看，该结构既可以适配家庭厨房中面粉、杂粮粉的结块打散与粗细分级，也能在小型实验室的粉体试样制备、小批量食品加工的原料预处理环节发挥作用，甚至可以适配小型化工试验中不同粒径固体颗粒的快速分离作业，无需准备多套不同规格的筛具即可覆盖多数小体量筛分需求。

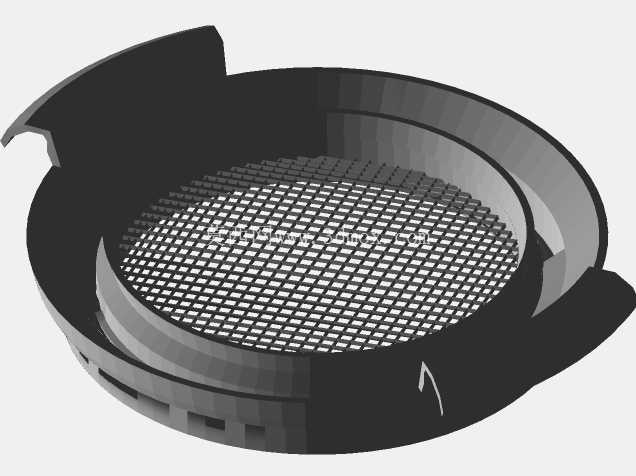

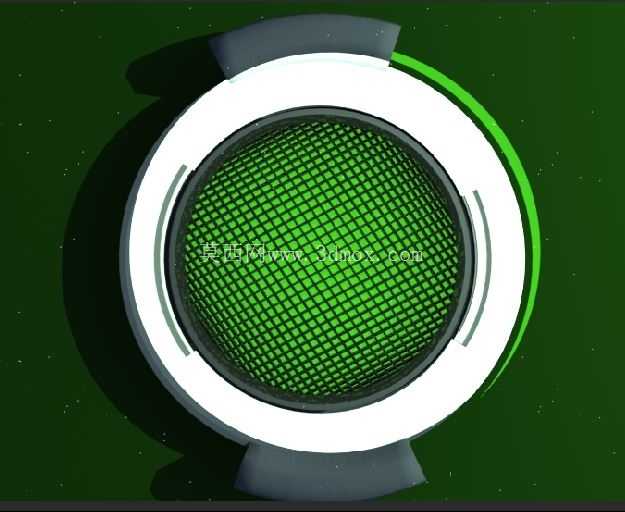

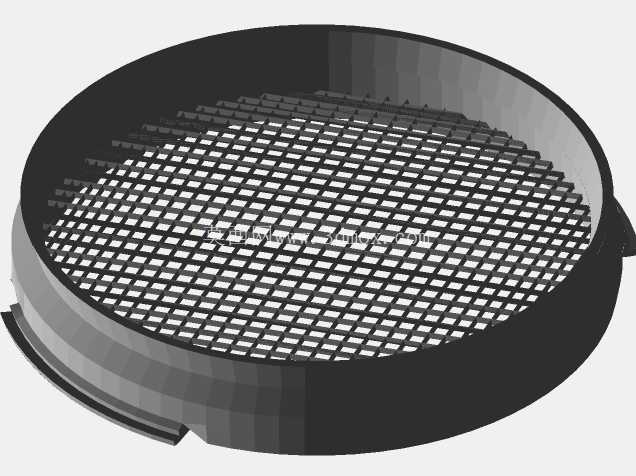

　　从功能特性上看，该结构采用双层嵌套式筛网设计，两层筛框均设置了可伸缩的卡扣式连接结构，通过调整两层筛框的相对旋转角度，即可改变整体筛面的有效周长，进而调整单次可承载的筛分物料量，当处理少量物料时可缩小筛面周长，避免物料分散过薄导致筛分效率降低，处理稍大批量物料时则扩大周长，摊薄料层厚度提升筛分通透率。筛网部分采用均匀冲孔的网面结构，网孔边缘做了钝化处理，既可以避免筛分粉状物料时卡料，也能防止操作过程中划伤手部，筛框边缘设置了外翻的握持边，操作时可以直接手持晃动完成筛分，也可以适配配套的接料容器卡装固定，适配不同的操作习惯。

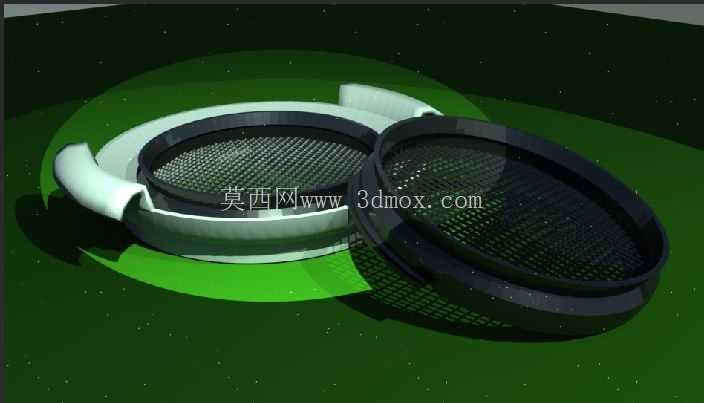

　　设计思路上，该结构摒弃了传统固定规格筛具的一体式框架思路，采用两个半圆弧筛框拼接的组合式结构，两个半框之间通过滑动导轨连接，导轨上设置了等距的定位卡槽，调整到对应周长后即可卡入定位凸点完成固定，无需额外紧固件即可保证结构稳定性，拆装清理时只需按压定位凸点即可拆分两个半框，筛网与筛框之间采用嵌入式压条固定，磨损后可以单独更换筛网，无需整体报废，降低了长期使用的维护成本。结构的转动配合面预留了0.2mm的装配间隙，既保证调整时滑动顺畅，也不会因为间隙过大导致物料从拼接缝隙漏出，所有棱角位置均做了R1.5的圆角过渡，避免应力集中导致的结构断裂，同时提升操作安全性。

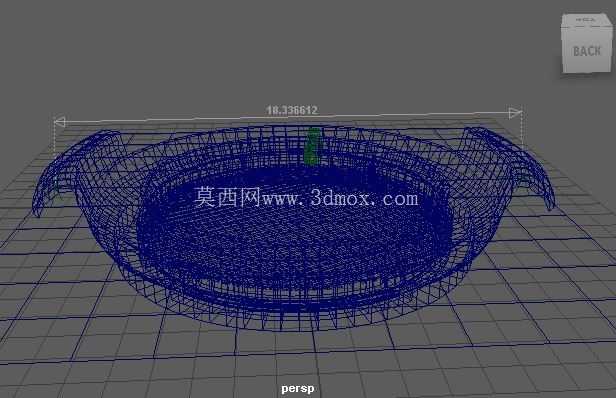

　　外形尺寸与安装边界方面，该筛具收拢状态下整体外径为180mm，完全展开状态下最大外径为260mm，筛框整体高度为75mm，握持边外翻宽度为12mm，适配的接料容器口径范围为170mm到250mm，常规家用料理盆、实验室玻璃烧杯等常见容器均可直接卡装使用。筛网部分的有效筛分面积在收拢状态下为220c㎡，展开状态下为480c㎡，单次最大物料承载量约为1.2kg，完全满足小批量筛分的载荷需求。结构整体采用食品接触级的硬质聚合物材质制作，重量控制在320g左右，长时间手持操作也不会产生明显的负重感，筛网部分采用同材质的一体成型网面，不存在金属筛网容易生锈、网丝脱落的问题，接触水基、油基物料后均可直接冲洗清洁，不会残留物料滋生细菌。

　　实际使用过程中，该结构的调节操作无需借助任何工具，单手即可完成周长调整与固定，筛分过程中筛框的拼接位置不会因为晃动出现松脱，筛网的张紧度在调整过程中始终保持一致，不会因为周长变化出现网面松弛下垂的问题，针对不同流动性的粉体、颗粒物料，均能保持稳定的筛分效率，相比传统固定规格的筛具，该结构可以替代3到4种不同尺寸的常规筛具，大幅减少工具存放的空间占用，也降低了多规格工具采购的成本投入。
