带通风结构的定制设备面板与密封盖组件

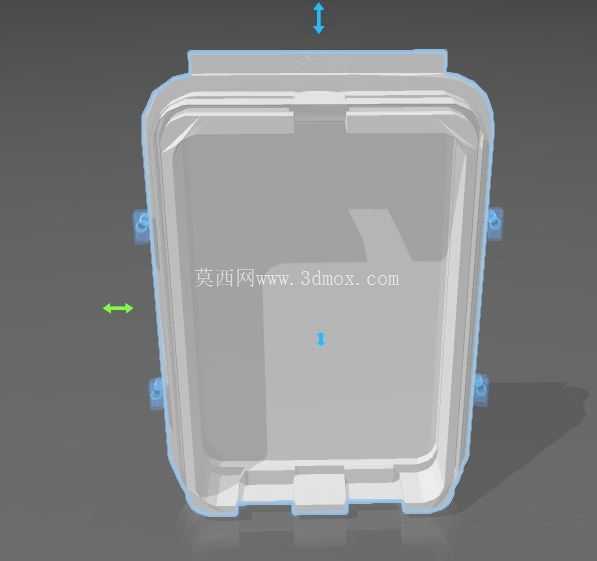

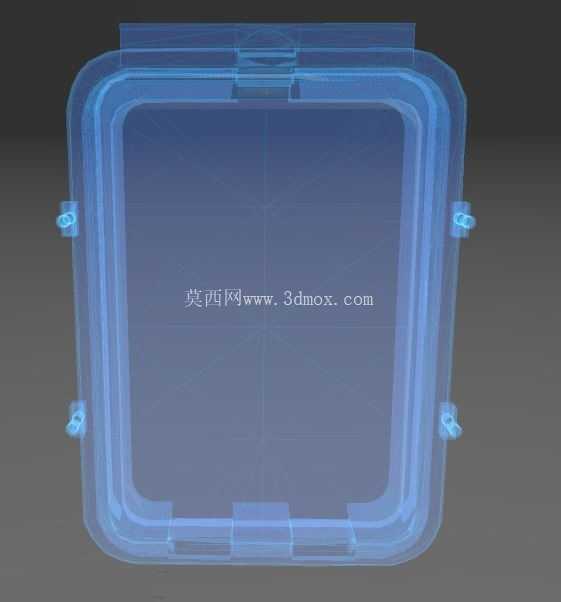

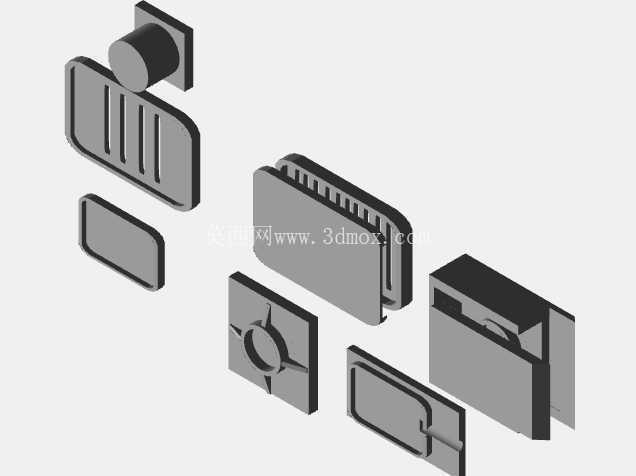

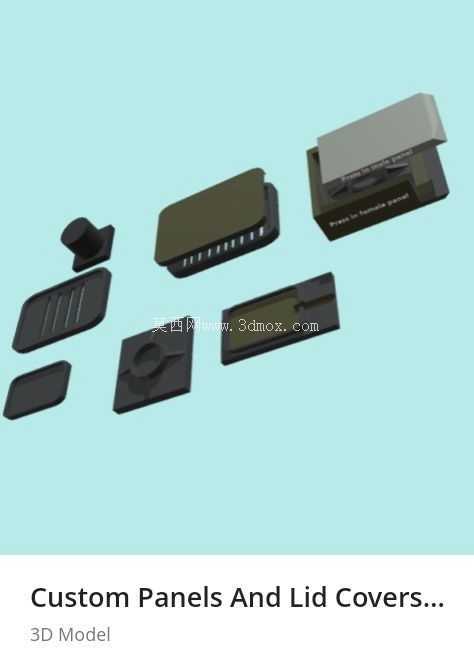

　　这款定制面板与盖子组件，主要适配减压阀类流体控制设备的外露端防护与操作界面整合需求，在工业管路调压工位、小型流体控制实验台、定制化气路集成模组中都能找到适配场景。从结构设计逻辑来看，组件采用圆角方型的外轮廓，边缘设置多组均匀分布的卡扣式连接位，安装时无需额外紧固件，直接对准设备壳体的对应卡槽按压即可完成固定，拆卸维护时只需撬动卡扣点位就能快速分离，大幅降低现场运维的操作耗时。盖子与面板的配合面做了整圈的止口结构，配合面预留了0.15mm的压缩余量，适配低硬度密封衬垫的安装，能够阻挡车间环境中的粉尘、切削液飞溅进入设备内部，保护内部调压阀芯、传感元件的运行稳定性。

　　组件上预留的通风结构并非简单的开孔，而是采用错位迷宫式的通气流道，既能够保证设备内部电子元件、调压机构工作时产生的热量与外界形成对流交换，避免密闭空间内积热导致元件参数漂移，又能阻挡大颗粒杂物、飞溅液滴直接进入设备腔体。面板区域预留了标准化的按钮安装位，孔位尺寸适配常用的16mm、22mm直径工业控制按钮，安装位周边做了加厚的凸台结构，提升按钮反复按压时的结构强度，避免长期操作导致面板开裂变形。从安装边界来看，组件整体外轮廓尺寸控制在适配常规小型减压阀的安装面范围，外侧卡扣的突出高度不超过3mm，不会额外占用设备周边的安装空间，在密集排布的阀组安装场景中，相邻阀件之间不会因为该组件的突出结构产生安装干涉。

　　针对不同的使用场景，该组件可适配ABS、PLA、TPU等多种材质的加工需求，采用硬质材质时可满足常规工业场景的结构强度要求，采用柔性TPU材质时，盖子边缘可具备一定的缓冲性能，在设备受到意外磕碰时能够吸收部分冲击能量，保护内部的精密调压结构。设计过程中针对3D打印的加工工艺做了专门的结构优化，所有转角位置都做了不小于R1的圆角过渡，避免打印过程中出现应力集中导致的翘曲变形，壁厚均匀控制在2mm，既保证足够的结构强度，又能减少打印过程中的材料消耗与成型时间，通风流道的最小间隙控制在1.2mm，无需额外添加支撑结构即可完成打印成型，降低小批量定制加工的成本。

　　在实际设备装配中，该组件可直接替换同类型减压阀的原有端盖结构，不需要对设备本体做额外的打孔、切削改造，安装后操作界面更加规整，按钮的操作位置符合现场操作人员的常规操作习惯，通风结构的气流方向经过优化，不会正对内部的精密传感元件，避免气流携带的微尘长期积累在元件表面影响检测精度。
