符合DIN标准的6平方绝缘压接套圈

　　在低压电气布线、变压器二次侧接线、工业控制柜端子排压接作业场景中，导线端部的压接防护是决定线路长期运行可靠性的核心细节之一，本次设计的6平方导线适配压接套圈，正是针对这类场景开发的端部连接辅件。日常现场接线作业里，多股铜芯导线剥除绝缘层后，线芯容易出现散丝、断股问题，插入接线端子时若有铜丝外露，极易引发相间短路、接触电阻过大发热等故障，尤其是交流稳压器这类长期带载运行的电力配套设备内部，接线端的温升控制直接关系到整机运行稳定性，这类压接套圈的核心作用，就是在剥除绝缘层的线芯外侧形成规整的金属承托结构，同时通过外层绝缘护套实现线芯与相邻端子的物理隔离。

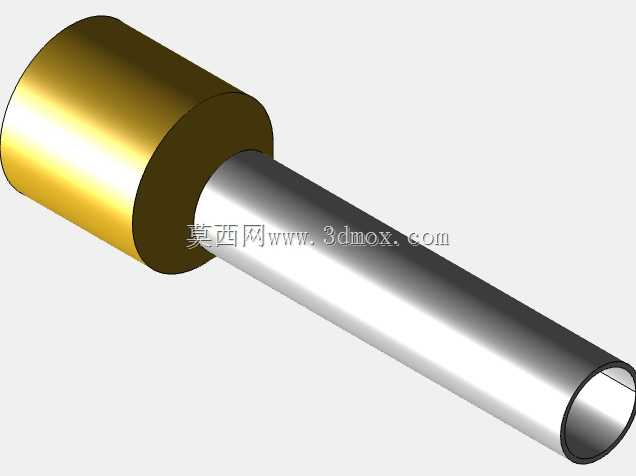

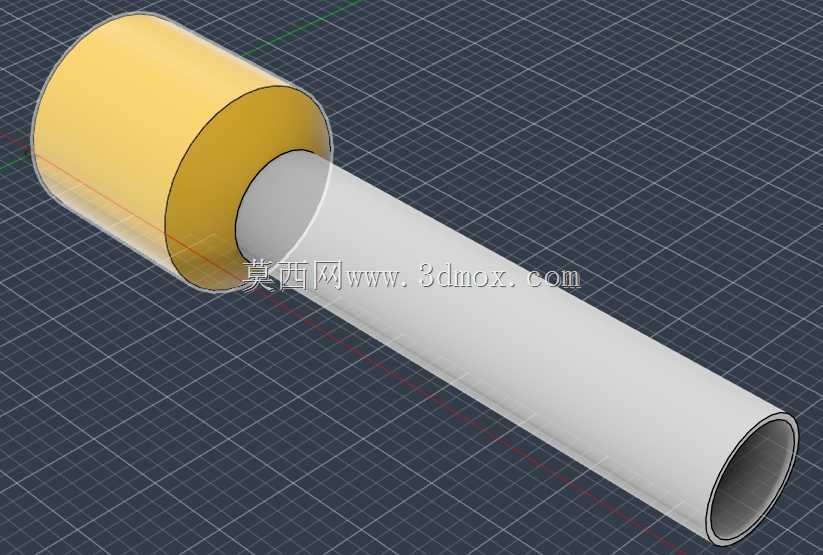

　　从结构设计逻辑来看，这款套圈采用两段式同轴结构，一端为电镀锡电解铜材质的薄壁圆筒段，内径严格匹配6mm²/AWG10规格多股铜芯线的线芯外径，压接作业时可通过冷压钳的六边形压模实现周向均匀形变，压接后铜筒内壁与铜丝线芯形成紧密的面接触，配合电解铜材质本身的高导电率，能将接触电阻控制在极低水平，电镀锡的表面处理一方面可以避免铜材长期使用出现氧化层增大接触电阻，另一方面也能提升压接过程中的金属延展性，避免压接位置出现裂纹、虚压问题。另一端为绝缘护套筒段，采用耐温绝缘材质，压接完成后绝缘段恰好覆盖导线绝缘层剥切位置的过渡区域，既可以避免线芯根部因反复弯折出现断股，也能实现带电部位的绝缘防护，防止作业或运维过程中误触带电部位，同时绝缘段的外径与对应接线端子的进线口尺寸匹配，压接后可顺畅插入端子排的接线孔内，不会出现卡滞、无法插入的问题。

　　设计过程中严格遵循DIN 46228标准的尺寸公差要求，铜筒段的壁厚经过反复校核，既保证压接时能产生足够的塑性变形抱紧线芯，又不会因壁厚过大导致压接后整体外径超差，无法适配常规规格的冷压端子。绝缘段与铜筒段的同轴度控制在0.1mm以内，避免压接时出现绝缘段偏斜、无法对齐导线的问题。安装边界方面，压接完成后整体的轴向长度适配主流接线端子的进线深度，不会出现插入后铜筒外露过长、或者绝缘段顶到端子内部导致压接不牢的问题，适配的压接模腔为常规6平方规格冷压模，无需特殊定制压接工具，现场作业时可直接使用通用压线钳完成压接操作。

　　在交流稳压器的内部接线场景中，这类套圈的使用可以大幅降低接线端的故障率，尤其是设备长期处于振动、温湿度波动的运行环境下，普通的裸线压接容易因线芯氧化、松动导致温升异常，而采用这款气密压接结构的套圈，压接后铜筒与线芯之间无间隙，可阻隔水汽、腐蚀性气体侵入线芯内部，长期运行也不会出现线芯氧化锈蚀的问题。同时绝缘段的存在可以有效避免多根导线密集排布时，因线芯外露引发的爬电、短路问题，提升设备内部布线的规整度与安全冗余。不同于普通的管状裸端头，这款套圈的绝缘段与铜筒为预组装同轴结构，现场穿线时无需额外调整绝缘套位置，导线剥线后直接从绝缘段侧插入，直至线芯端部与铜筒端面齐平即可进行压接，可有效提升现场接线的作业效率，减少人工操作带来的工艺偏差。

　　从材质选型的工程考量来看，电解铜的纯度达到T2级别，导电率满足低压大电流场景的载流要求，电镀锡层的厚度控制在3-5μm，既保证抗氧化性能，又不会因锡层过厚影响压接后的接触效果。绝缘材质选用阻燃级别的工程塑料，耐温范围覆盖-40℃到105℃，可适配绝大多数工业电气设备的运行环境温度要求，阻燃等级达到UL94-V0级别，即使接线端出现异常温升，也不会引燃绝缘套引发火情。结构设计上铜筒的端部做了轻微的扩口导向处理，穿线时多股铜芯可以顺畅进入铜筒内部，不会出现铜丝被铜筒端面刮散、弯折的问题，降低现场穿线的操作难度。压接位置的设计避开了铜筒与绝缘段的结合位置，压接形变区域全部位于铜筒的裸露段，不会因压接作用力导致绝缘段破损、脱落，保证压接完成后绝缘防护的完整性。
