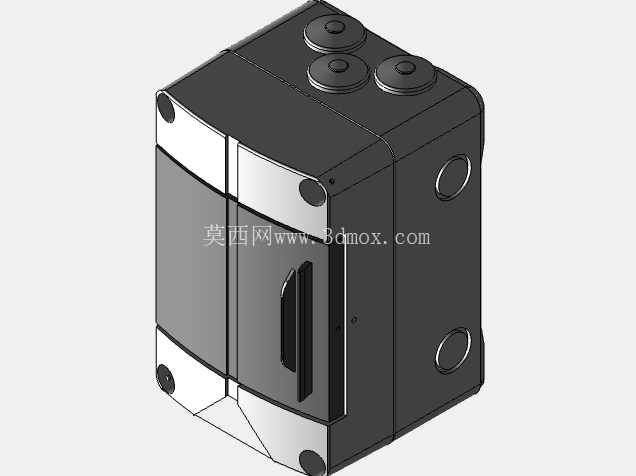

带熔断保护的商用车电路保险座结构

　　商用车行驶工况复杂，车载电路系统长期面临振动、温湿度波动、瞬时电流冲击等多重考验，电路保护部件的可靠性直接关系到整车用电安全。这款保险座主要应用于重型货车、工程作业车辆的车载配电回路中，承担过载、短路故障时的电路切断功能，避免线束过热引发的安全隐患，适配车载直流供电系统的多回路分线保护需求。从结构设计来看，整体采用模块化方型壳体，外壳选用耐候性工程塑料材质，表面做哑光抗老化处理，可抵御车载环境下的油污、粉尘侵蚀，同时具备足够的结构强度，应对车辆行驶过程中的持续振动冲击。壳体顶部预留三个独立的熔断元件安装位，可同时接入三路独立供电回路，满足货车上灯光、电控单元、辅助用电设备的分路保护需求，每个安装位都做了定位卡槽设计，

　　更换熔断元件时无需额外工具即可快速拆装，日常检修维护效率更高。壳体侧面设置了对称的圆形固定孔位，可通过螺栓直接固定在车身钣金支架或者配电盒内部安装位上，安装边界预留了足够的接线操作空间，进出线端的结构做了防呆设计，避免装配时出现接线错位的问题。壳体正面的卡扣式盖板结构，既可以防护内部熔断元件不受外力磕碰，也能在故障排查时快速打开查看元件状态，盖板与壳体之间的配合间隙控制在合理范围，既保证开合顺畅，也能阻挡日常行驶中的飞溅水渍进入内部。在功能设计上，内部导电接触件采用高弹性铜质材料，表面做镀锡防氧化处理，可保证长期使用后的接触稳定性，降低接触电阻带来的发热问题，适配不同规格的插片式熔断元件，

　　可根据不同回路的额定电流需求灵活匹配对应规格的保险丝。整体外形尺寸紧凑，不会占用过多车载配电空间，边角处全部做了圆弧过渡处理，避免装配过程中划伤线束或者操作人员手部，壳体上的加强筋结构在不增加整体壁厚的前提下提升了壳体抗形变能力，即使在低温环境下也不会因为外力冲击出现脆裂问题。这类保险座在实际装车应用中，通常布置在驾驶舱侧围配电区或者蓄电池附近的配电盒内，可承受-40℃到85℃的工作环境温度范围，完全覆盖商用车全地域行驶的环境温度需求，多回路集成的设计也减少了整车配电系统的部件数量，简化了整车线束的布局走向，降低了线路接点过多带来的故障概率。
