工业用皮带传动旋转鼓风设备结构设计

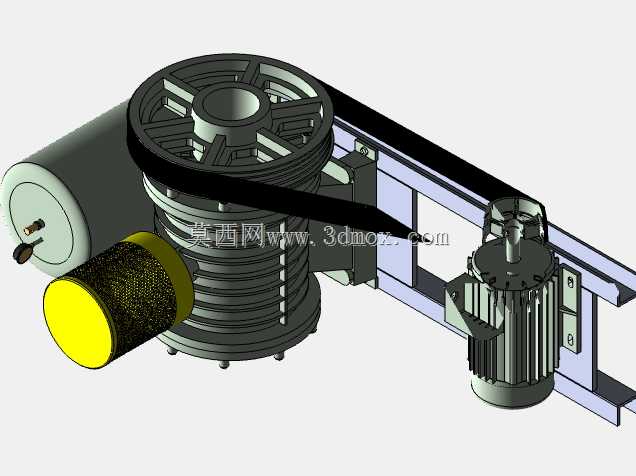

　　这套鼓风设备的三维结构，是针对低压工况下连续稳定供气需求做的落地化设计，核心采用容积式工作原理，和离心类鼓风设备相比，在压力波动区间内流量输出稳定性更强，不会因为后端管路阻力小幅变化就出现风量骤降的问题，适配很多对气源稳定性有要求的工业场景。从应用端来看，这类设备最常出现在污水处理环节的曝气池供气单元，为池内活性污泥提供持续的溶解氧，保障微生物代谢降解污染物的反应条件；也会用在粮食加工线的气力输送环节，通过低压气流推送颗粒状物料沿封闭管路移动，避免机械输送带来的物料破碎、残留堵料问题；还有小型电镀线的槽液搅拌、工业除尘系统的反吹气源、工件表面吹干工位，都能看到这类结构的鼓风设备身影。

　　从结构设计逻辑来看，整套装置采用分体式动力布局，没有将动力单元直接集成在鼓风主机的轴端，而是通过皮带轮传动实现动力传递，这种设计首先解决了转速匹配问题——鼓风主机的工作转速不需要和驱动电机额定转速一致，通过调整两个皮带轮的节圆直径比，就能把电机输出转速调整到鼓风主机的最优工作区间，兼顾容积效率和运行噪音控制；其次皮带传动本身具备过载缓冲能力，一旦鼓风腔内部进入硬质异物出现卡滞，皮带会先出现打滑，避免硬连接状态下瞬间扭矩过载打坏齿轮、掰断转子或者烧毁电机绕组，降低故障扩大的风险。驱动单元采用标准卧式安装电机，通过螺栓固定在焊接式安装机架的侧端安装位，机架上预留了电机位置调整的长圆孔，方便安装和后期维护时调整皮带张紧度，避免皮带过松打滑丢转、过紧加剧轴承磨损的问题。

　　鼓风主机的主体是带散热筋的铸铁式缸体结构，缸体外壁的环形散热筋不是随意布置的，筋条高度、间距是结合运行时缸体表面的温度场分布做的优化，设备连续运行时转子压缩空气产生的热量会通过缸壁传导到散热筋上，借助设备运行时自身带动的气流实现自然风冷，不需要额外配置冷却水路，简化了整机的配套管路，降低安装和运维成本。主机的进气端配置了复合型空气过滤消音组件，外层是带防护网的粗滤结构，拦截空气中的大颗粒粉尘、飞絮等杂质，内层是微孔过滤材质，过滤精度适配鼓风主机的转子间隙要求，避免硬质颗粒进入缸体内部刮擦转子和缸壁，导致间隙变大、容积效率下降；同时这个过滤组件的腔体本身做了扩容消音设计，降低进气端的气流脉动噪音，改善车间作业环境。出气端设置在缸体侧下方，接口采用标准法兰连接形式，方便和不同管径的输气管路对接，法兰的螺栓孔距、密封面尺寸符合通用管路连接标准，不需要额外做转接件就能完成现场配管。

　　安装边界方面，整套设备的机架采用型钢焊接成型，底部预留了四个地脚螺栓安装孔，孔位间距适配常见的混凝土基础安装尺寸，也可以搭配减震器安装在二楼或者钢架平台上，不需要对安装基础做特殊加固。设备的横向安装尺寸需要预留皮带张紧调整的余量，也就是电机侧要留出至少150mm的操作空间，方便后期更换皮带、调整电机位置；进气端的过滤组件前方要留出200mm以上的进气空间，不能紧贴墙面或者其他设备，避免进气阻力过大导致设备负载升高、出力不足；设备顶部的皮带轮传动区域配置了可拆卸的安全防护罩，防护罩采用薄钢板折弯成型，表面做喷塑防锈处理，既可以避免运行时人员误触旋转部件发生安全事故，也能阻挡外部杂物掉入皮带轮槽内导致皮带异常磨损。

　　从功能特性来看，这类容积式鼓风设备的输出压力属于低压区间，适合需要稳定风量但压力要求不高的工况，和高压压缩机相比，它的能耗更低，运行时的振动更小，不需要配置复杂的油气分离系统，输出的空气不含油雾，不会对后端的曝气、物料输送、吹干等工序造成油污染。转子型线采用圆弧共轭设计，两个转子在运转过程中保持恒定的微小间隙，运行时没有接触摩擦，不需要定期做缸内润滑，减少了日常维护的耗材消耗，也避免了润滑油随气流排出污染后端介质的问题。轴承部位采用密封式深沟球轴承，润滑脂的填充量按照连续运行8000小时的寿命做了匹配，日常运行时不需要频繁加注润滑脂，降低运维工作量。在做三维建模的时候，所有的配合间隙都按照实际加工公差做了预留，比如转子和缸壁的间隙、转子端面和端盖的间隙、皮带轮和轴的配合公差、轴承和安装座的配合公差，都参考了实际加工的工艺要求，模型可以直接作为生产加工的参考依据，也可以用于设备选型阶段的布局模拟，提前校验安装空间、管路对接位置是否匹配现场工况，避免现场安装时出现干涉、空间不足的问题。
