面板安装式绿色状态指示信号灯结构

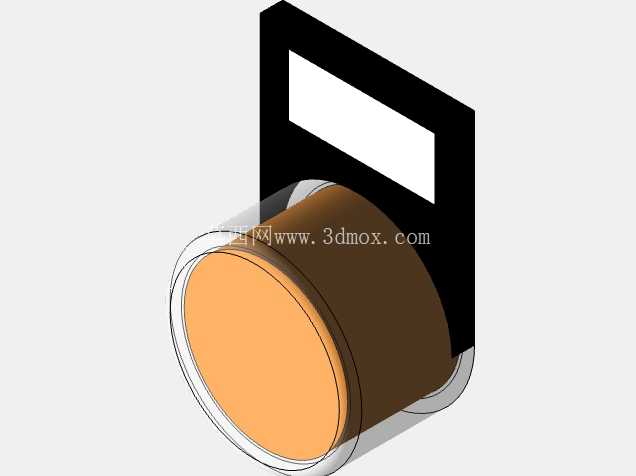

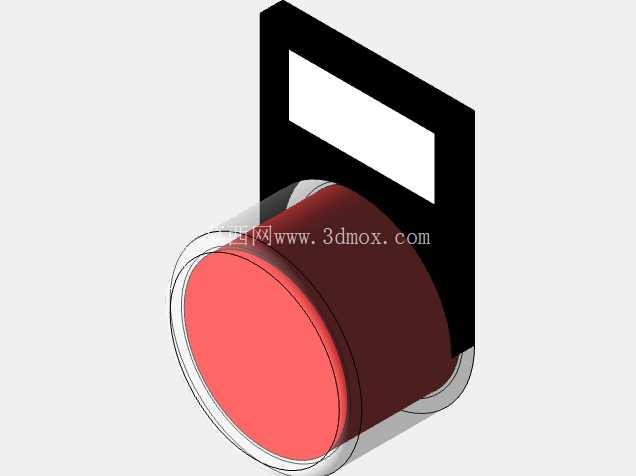

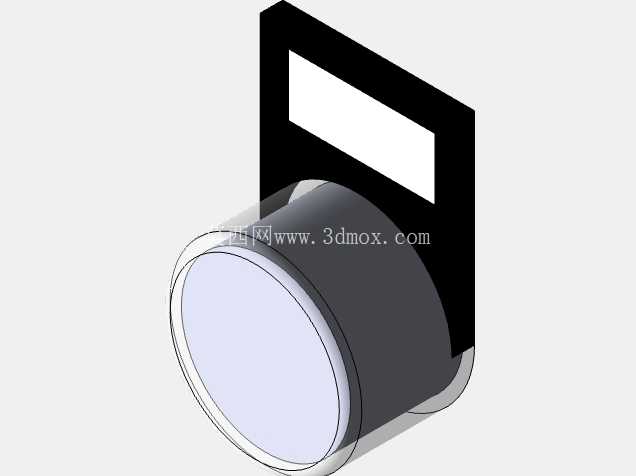

　　这类嵌入式安装的状态指示部件，是工业电控系统里最常见的人机交互终端元件，从低压配电柜的二次回路、机床操作面板、自动化产线控制站，到小型实验设备、电源装置的面板上，都能看到这类元件的身影，它的核心作用是通过醒目的光信号，把设备当前的运行、停止、故障、就绪这类离散状态，直观传递给现场操作人员，不需要操作人员拆解设备查看内部回路状态，就能快速判断设备工况。从结构设计来看，这个部件采用了典型的面板卡装式结构，前端是突出面板的圆形发光面，采用高饱和度的绿色透光罩，这种绿色在工业场景里通常对应设备正常运行、电源接通、工序完成这类正向状态，透光罩做了漫散射处理，避免点光源直射造成的眩光，同时保证不同观察角度下都能清晰识别亮灯状态，

　　不会因为操作人员站位偏移就看不到信号。发光主体的柱形壳体部分，是嵌入面板安装孔内的结构，后端预留了接线端子的安装空间，配套的黑色安装支架上带有标识卡槽，可以插入打印好的状态标签，明确标注这个指示灯对应的回路功能，避免多灯并排安装时出现识别混淆。设计时首先要考虑安装边界的适配性，这类指示灯的柱身直径需要匹配行业通用的面板开孔尺寸，不需要额外定制开孔，就能直接替换同规格的传统指示灯，安装时从面板正面插入，后端用配套的锁紧卡圈固定，不需要复杂的紧固件，单人就能完成拆装维护，大幅降低现场运维的工作量。发光面突出面板的高度做了严格控制，既不会因为突出过多容易被外力磕碰损坏，也不会因为和面板齐平导致观察角度受限，壳体边缘做了圆弧过渡，

　　没有尖锐棱角，避免安装和维护时划伤操作人员。在实际选型应用中，这类绿色指示灯通常接在设备主回路接触器的辅助常开触点上，当主回路接通设备正常运行时，指示灯同步点亮，给操作人员明确的正向反馈；部分场景下也会和PLC的数字量输出模块连接，对应程序里的特定工序状态，比如装配工位的零件到位信号、检测工位的合格信号，都可以用这类绿色指示灯做本地状态显示。和大型的声光报警装置不同，这类小型指示灯不需要额外的安装支架，直接嵌入面板即可，不占用柜内额外的安装空间，接线只需要两根低压控制线，回路功耗极低，长期点亮也不会产生过多热量，不会影响柜内其他电气元件的正常工作。建模过程中需要重点还原卡装结构的配合尺寸，包括柱身和安装孔的配合公差、

　　后端锁紧结构的卡扣形态、前端透光罩和壳体的配合间隙，保证模型导入装配环境后，可以直接完成面板开孔的联动设计，不需要设计人员再二次核对安装尺寸，同时还原标识卡槽的结构细节，方便设计人员在出工程图时直接标注标签位置，指导现场的标识安装工作。
