不锈钢压力表缓冲弯管接头结构设计

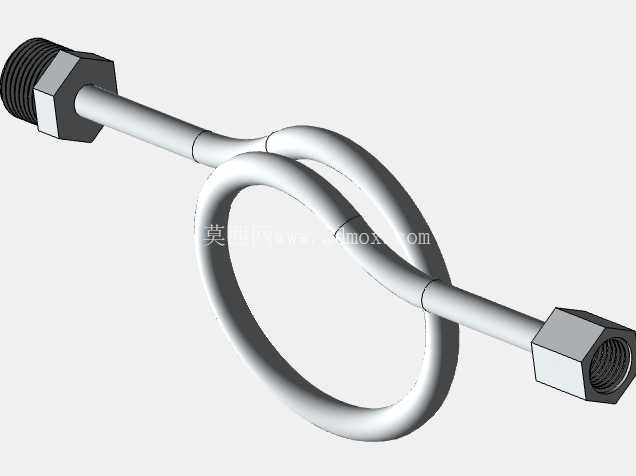

　　在工业压力测量管路的布设场景中，高温介质直接冲击压力表传感元件是造成仪表精度漂移、使用寿命缩短的核心诱因之一，这类缓冲弯管正是为解决该问题设计的专用管路连接件。从结构设计逻辑来看，该弯管采用环形盘管的成型结构，介质在流经环形弯曲段时会沿管壁形成紊流散热路径，延长介质从工艺管道到压力表接口的流通距离，让高温蒸汽、热油类介质在流动过程中充分自然降温，避免高温直接作用于压力表的弹性传感元件，同时环形结构还能缓冲管路内的压力脉冲，削弱介质水锤效应对仪表的瞬时冲击，降低指针抖动与元件疲劳损坏的概率。两端的连接接口采用差异化螺纹设计，一端为M14×1.5外螺纹适配常规压力表的安装接口，另一端为1/2英寸内螺纹可直接对接工艺管道的外螺纹接头，

　　无需额外配置转换接头即可完成安装，接口处的六角结构设计完全匹配标准扳手的夹持尺寸，安装时可直接施加标准扭矩，避免管体受力变形。安装边界方面，该弯管的环形盘管外径控制在常规仪表安装的预留空间范围内，两端接口的同轴度偏差控制在管路安装允许的公差范围内，既可以垂直安装在竖直管道上，也可以水平安装在横向管路中，盘管的环形结构具备一定的形变余量，可补偿管路运行过程中因热胀冷缩产生的微小位移，避免接口处出现应力集中导致的泄漏问题。材质选用不锈钢材质，可适配化工、电力、食品加工等多行业的腐蚀性介质工况，管体内壁做光滑处理，减少介质流动阻力，避免杂质在弯管处沉积堵塞，整体成型的弯管结构无额外焊接接缝，从根源上避免了焊缝处的腐蚀泄漏风险，

　　在实际选型应用中，这类弯管通常配套在高温介质的压力测点位置，是压力测量管路系统中不可或缺的保护类配件，建模过程中严格遵循螺纹连接的标准公差要求，还原了六角夹持面、螺纹牙型、盘管弯曲半径的实际尺寸，可直接用于管路系统的装配干涉校验与安装模拟。
