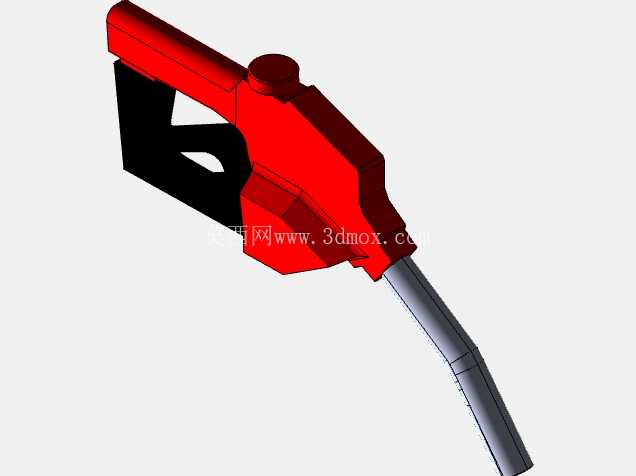

自封式燃油加注枪结构三维设计

　　这款燃油加注枪的三维结构设计，核心围绕加油站、厂区内部燃油加注站、小型移动加油设备的实际作业场景展开，日常作业中操作人员单手握持即可完成加注启停操作，适配汽油、柴油等常规车用燃油的加注作业，也可拓展用于部分工业燃油、非腐蚀性液态燃料的输送加注环节。从实际功能逻辑来看，枪体内部集成了流道开关、自封触发结构，当加注容器内液位上升淹没注油管端部的进气孔时，枪体内腔负压触发自封机构自动切断油路，避免燃油溢出引发安全隐患，这一结构是加油枪区别于普通流体阀门的核心设计点。建模过程中优先还原了握持区域的人机工程弧度，枪身主体的握持段做了内凹贴合手掌的曲面处理，扳机位置的行程预留充分匹配成年人手指的弯曲活动范围，

　　长时间握持加注不会出现明显的硌手问题，枪身顶部的阀帽位置预留了密封件安装槽，可适配不同厚度的橡胶密封垫，满足不同压力等级的燃油输送密封要求。注油管段采用渐变直径设计，靠近枪体的根部直径更大，保证流道通径满足大流量加注的需求，端部直径收窄，可适配不同车型的油箱加注口口径，注油管与枪体主体的连接位置做了加强筋过渡，避免加注过程中磕碰、剐蹭导致连接部位断裂。安装边界方面，枪体尾部的进油接口采用标准内螺纹设计，可直接对接市面上通用的加油胶管接头，不需要额外加工转换接头，枪身整体的外轮廓尺寸控制在常规加油枪的通用尺寸范围内，可直接适配现有加油站的加油机挂枪位、枪套结构，不需要对现有加注设备做额外改造即可替换使用。流道设计上做了圆弧过渡处理，

　　减少燃油在枪体内部流动时的紊流与阻力，降低大流量加注时的枪体振动，同时减少燃油流经时的静电堆积风险，枪体外部的护板结构既可以遮挡内部的杠杆传动部件，避免灰尘、杂质进入机构缝隙导致卡滞，也能在枪体意外跌落时提供缓冲防护，减少核心结构的损坏概率。
