法兰式双端波纹管柔性连接管件

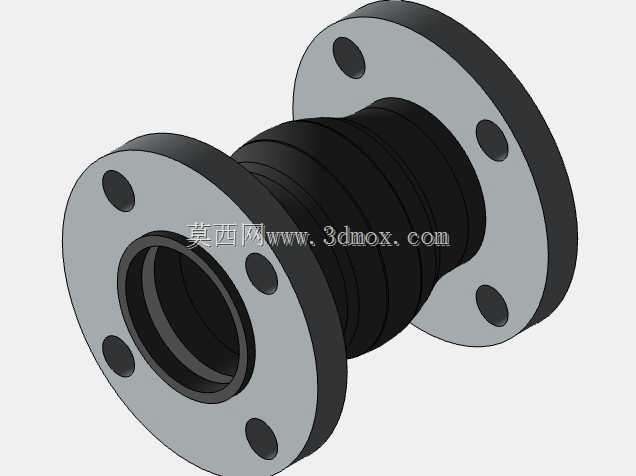

　　在工业流体输送管网、暖通空调管路、化工工艺管线以及给排水系统的现场布设中，管路受介质温度变化产生的热胀冷缩、设备运行传导的持续振动、安装阶段的对位偏差，一直是造成管路密封失效、焊缝开裂、法兰面泄漏的核心诱因，这类带法兰盘的柔性波纹管延伸件，正是针对这类工程痛点设计的管路补偿元件。从结构设计逻辑来看，该管件采用两端对称的圆形法兰作为连接界面，法兰盘上均匀分布四个螺栓过孔，适配同公称通径的管路法兰配对安装，安装时无需额外加工焊接坡口，只需对齐螺栓孔位、加装密封垫片后按对角顺序锁紧螺栓即可完成装配，能大幅降低现场施工的对位难度，尤其适合老旧管路改造、设备进出口硬连接改软连接的施工场景。中间的波纹段采用多层褶皱式的柔性结构设计，

　　这种结构并非单纯为了实现轴向的长度补偿，其波纹的曲面构型可以同时吸收三个维度的位移量：轴向方向上，当管路内介质温度升高导致管线伸长时，波纹段可以被适度压缩，抵消管路的轴向热伸长量，避免管路支架承受过大的轴向推力；当介质温度降低管线收缩时，波纹段又可以适度拉伸，补偿管线的收缩量，防止焊口被拉裂。径向方向上，当两端连接的设备存在少量径向错位、或者设备运行时产生径向振动时，波纹段可以通过自身的弹性形变吸收径向偏移量，避免硬性连接时的应力集中。角向方向上，当两段管路存在小角度的安装偏角时，波纹段可以产生适度的弯折形变，弥补安装角度误差，无需额外加装偏角接头。在实际工程应用中，这类管件常被安装在水泵、换热器、

　　冷却塔这类持续产生振动的动设备进出口位置，用来阻断设备振动沿刚性管路的传递路径，降低管路系统的振动噪声，同时避免振动长期传导导致管路末端的仪表、阀门等精密元件出现松动损坏。在高温蒸汽管路、冷热交替的供回水管路中，它可以替代传统的方形补偿器，大幅节省管路安装空间，同时降低方形补偿器带来的管路沿程阻力损失。设计这类波纹管管件时，需要重点匹配几个核心边界参数：首先是两端法兰的公称通径与压力等级，必须和对接管路的法兰参数完全一致，螺栓孔的中心圆直径、孔位数量、孔径都要符合对应法兰标准，避免现场安装时出现孔位错位无法装配的问题；其次是波纹段的有效补偿量，需要根据管路的最大温差、管线长度计算出所需的轴向补偿量，同时结合现场可能存在的径向、

　　角向偏移量，确定波纹段的长度与波纹数量，避免补偿量不足导致波纹管被拉脱或者压溃；另外还要根据输送介质的腐蚀性、工作温度范围，选择适配的波纹段材质，常规给排水、常温空气管路可采用普通橡胶基复合材质，高温蒸汽、弱腐蚀介质则需要选用金属波纹材质搭配对应的防腐涂层。从安装边界来看，该管件的安装长度为波纹段自由状态下的端面间距，安装时不能过度拉伸或者压缩波纹管来迁就安装间距，否则会大幅降低波纹管的使用寿命，甚至导致波纹段出现永久变形失效；法兰锁紧时要保证各螺栓的锁紧力矩均匀，避免单侧受力过大导致法兰面密封失效，同时波纹管段不能承受额外的管路重量，靠近管件的位置需要加装独立的管路支架，将管路重量承载在支架上，避免波纹管长期受径向载荷出现弯折损坏。日常运维中，这类柔性管件属于管路系统的易损元件，需要定期检查波纹段是否存在老化开裂、法兰密封面是否有渗漏、波纹形变是否均匀，一旦发现波纹段出现永久变形、表面裂纹等问题要及时更换，避免出现管路泄漏事故。
