通用管材注塑成型模具结构设计

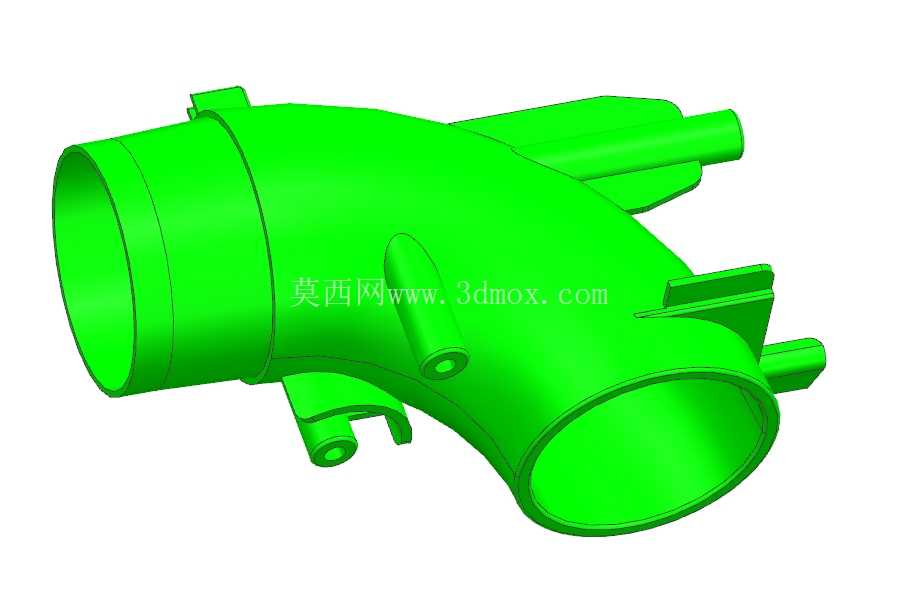

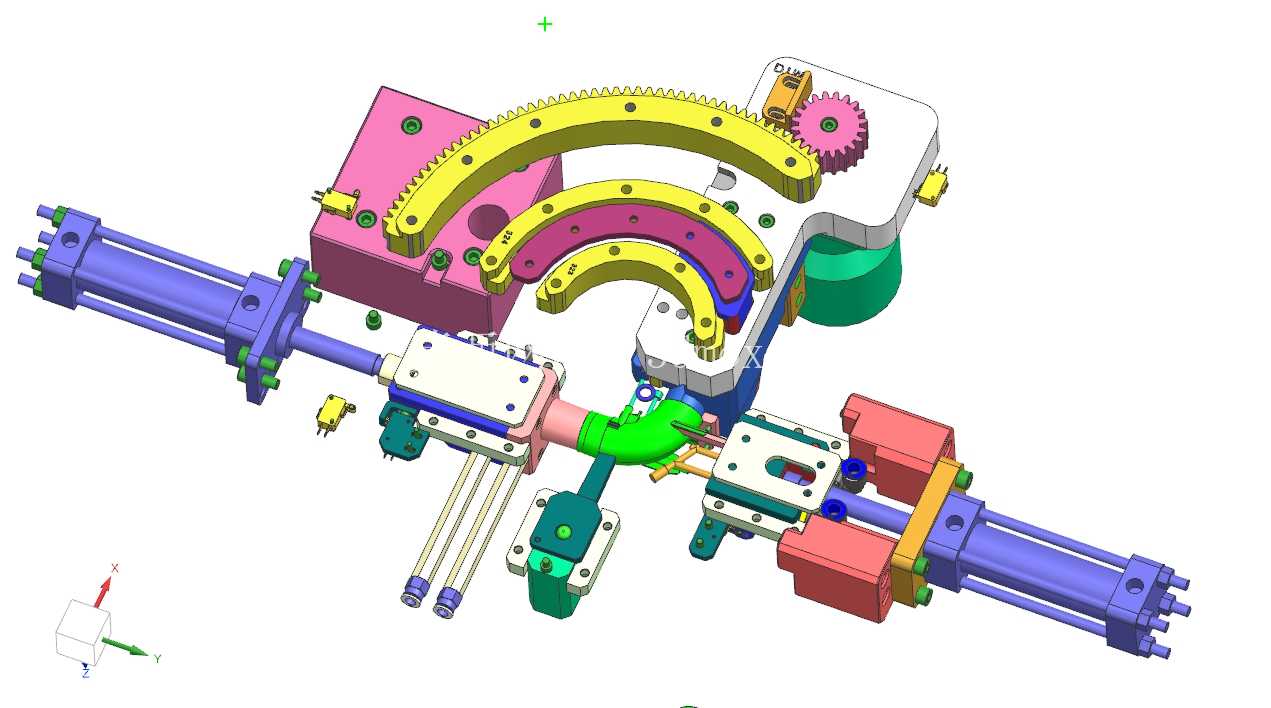

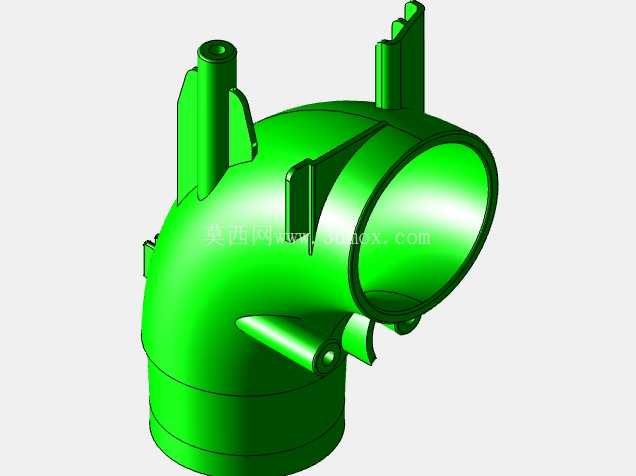

　　这套模具针对带侧向异型孔、多段变径的管状注塑件开发，适配日常给排水、气动管路、家电内部流体输送类塑料管材的批量注塑生产，在民用建材、小家电配套、汽车低压流体管路的注塑加工场景中适配性极强，可直接匹配160-260吨规格的卧式注塑机安装使用。从结构布局来看，模具采用双侧对称液压抽芯搭配底部齿轮旋转脱螺纹的复合结构，区别于常规单侧抽芯的简易管材模，这套结构针对管材两端带外螺纹、侧壁带垂直侧向通管的复杂构型做了专门的结构适配，开模时动定模先完成主分型面分离，待主分型面开模行程达到120mm的安全距离后，两侧的横向油缸才会启动，带动对应的侧型芯完成侧向抽芯动作，抽芯行程设置为85mm，完全覆盖侧孔的深度方向脱模距离，

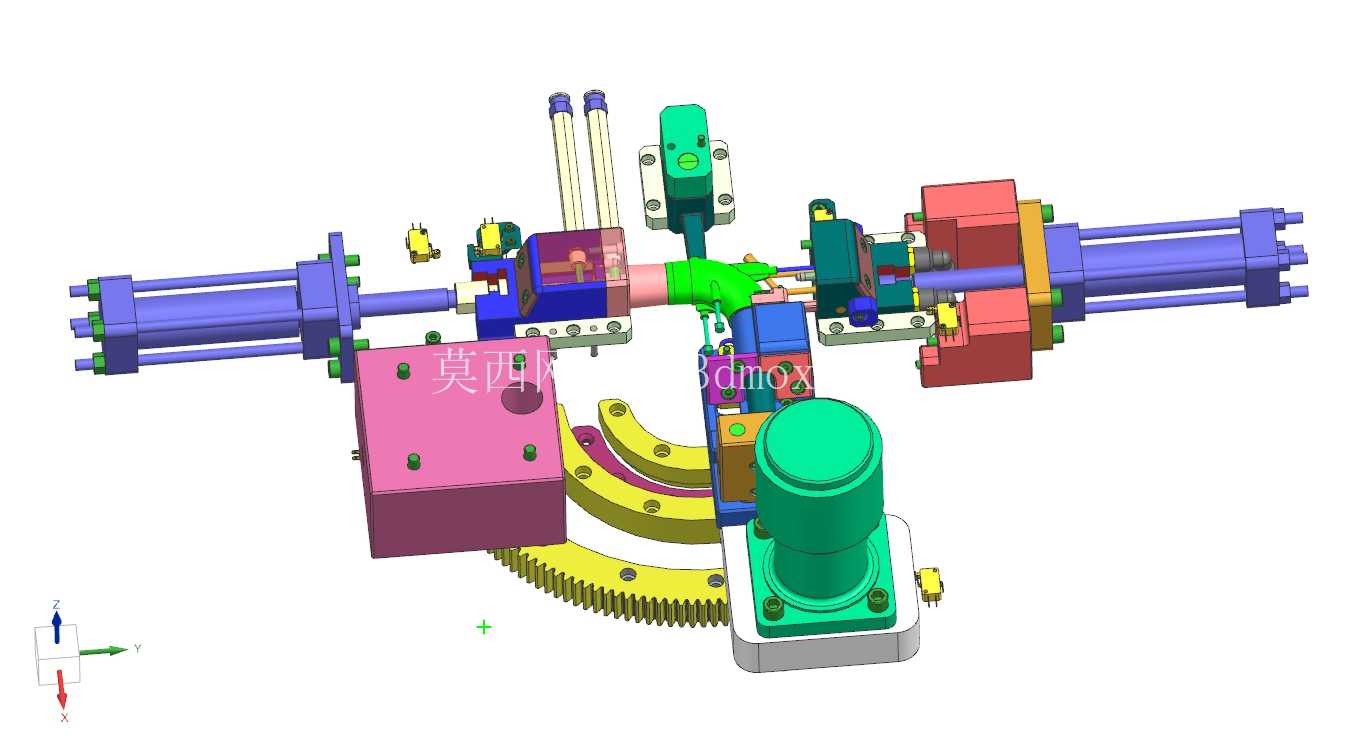

　　避免抽芯行程不足导致塑件侧壁被拉裂。底部的旋转脱螺纹机构采用立式液压马达驱动，通过直齿轮与大直径齿圈的两级减速传动，带动螺纹型芯做定速旋转，配合动模侧的推板推出机构实现螺纹段的自动脱模，齿轮传动比设置为1:4.2，既保证了螺纹脱模时的转速平稳，也能提供足够的脱模扭矩，避免螺纹牙型被拧伤。模具的整体安装边界尺寸控制在480mm×420mm×390mm范围内，模架采用标准龙记CI3035模架改制，顶出孔、定位圈、浇口套的尺寸均符合行业通用注塑机的安装标准，不需要额外做安装法兰的改制就能直接上机。浇注系统采用偏心侧浇口进料，浇口设置在管材的非装配端面上，成型后可以通过人工或简易冲切工装快速去除浇口凝料，不会在管材的装配密封面留下浇口痕迹，

　　保证后续管材对接时的密封性能。冷却系统采用随形水路设计，定模型腔、动模型芯以及两侧的大型芯内部都设置了独立的循环冷却水路，水路直径为8mm，距离成型面的距离控制在12-15mm之间，保证成型过程中模温均匀，将塑件的成型周期控制在28秒以内，同时减少塑件因冷却不均产生的翘曲变形，成型后的管材圆度公差可以控制在0.08mm以内，满足管路对接的同轴度要求。导向定位系统除了模架自带的四个导柱导套外，在两侧大型芯的合模定位处额外设置了锥面定位结构，合模时靠锥面的研合精度抵消侧抽芯机构的装配间隙，避免长期生产后侧型芯出现偏移导致的塑件壁厚不均问题，锥面的斜度设置为5度，既保证定位精度，也不会在合模时出现研合烧死的问题。

　　推出机构采用推板+顶杆复合推出，推板负责推出管材的外圆周面，避免顶杆直接顶在薄壁管材表面导致的顶白、顶穿问题，在螺纹型芯的端面处设置了4根直径6mm的辅助顶杆，保证推出力分布均匀，推出行程设置为60mm，刚好将塑件完全推离动模型芯，不会出现推出行程不足导致塑件粘模的问题。整套结构的零件拆分充分考虑了加工工艺性，所有成型零件均采用模块化拆分，易磨损的螺纹型芯、侧型芯都设计为独立镶件结构，采用S136模具钢淬火至HRC48-52，表面抛光至Ra0.8，既保证了成型零件的使用寿命，也方便后续生产过程中易损件的快速更换，不需要拆卸整套模具就能完成镶件的更换维护，大幅降低生产过程中的停机维护时间。
