车床磨削练习用轴类顶尖工装结构

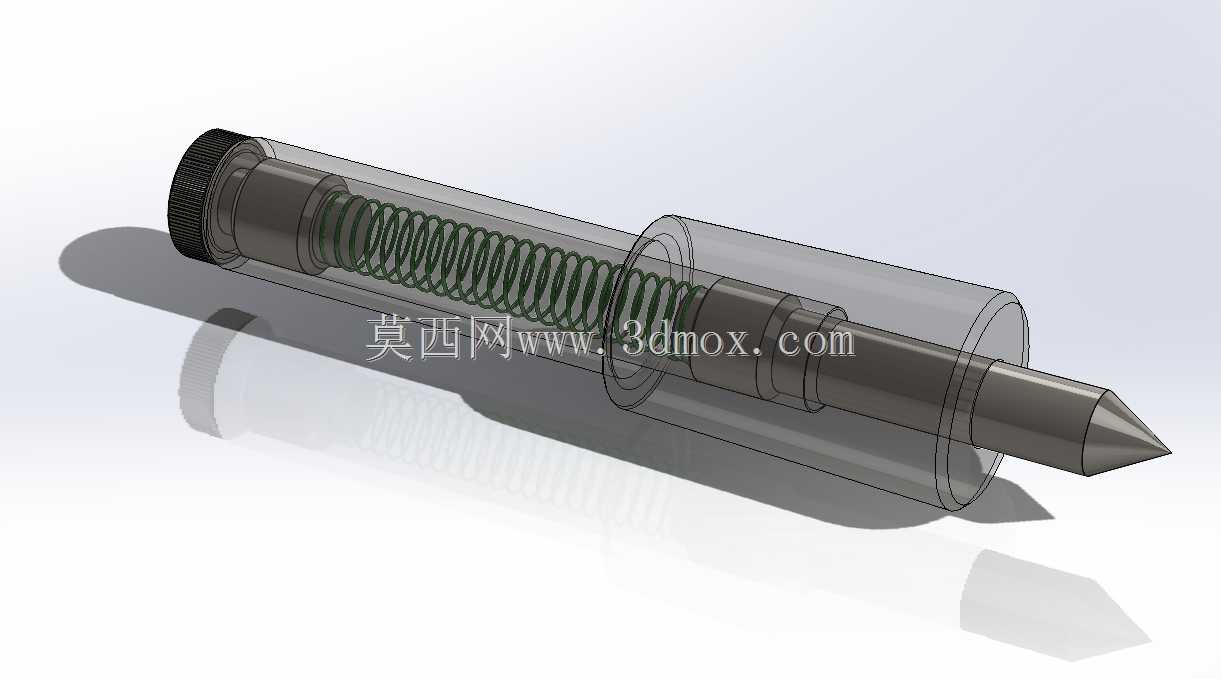

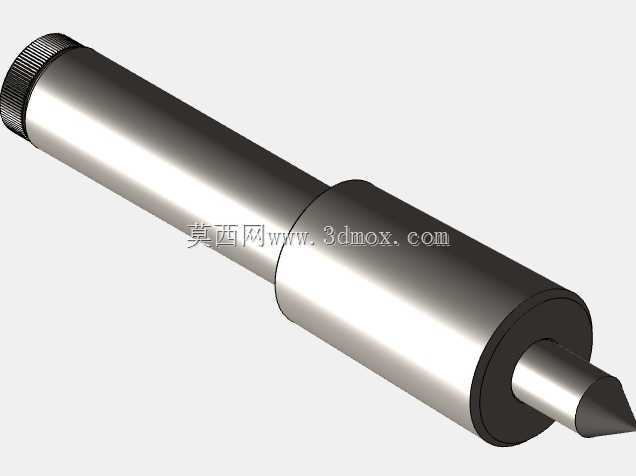

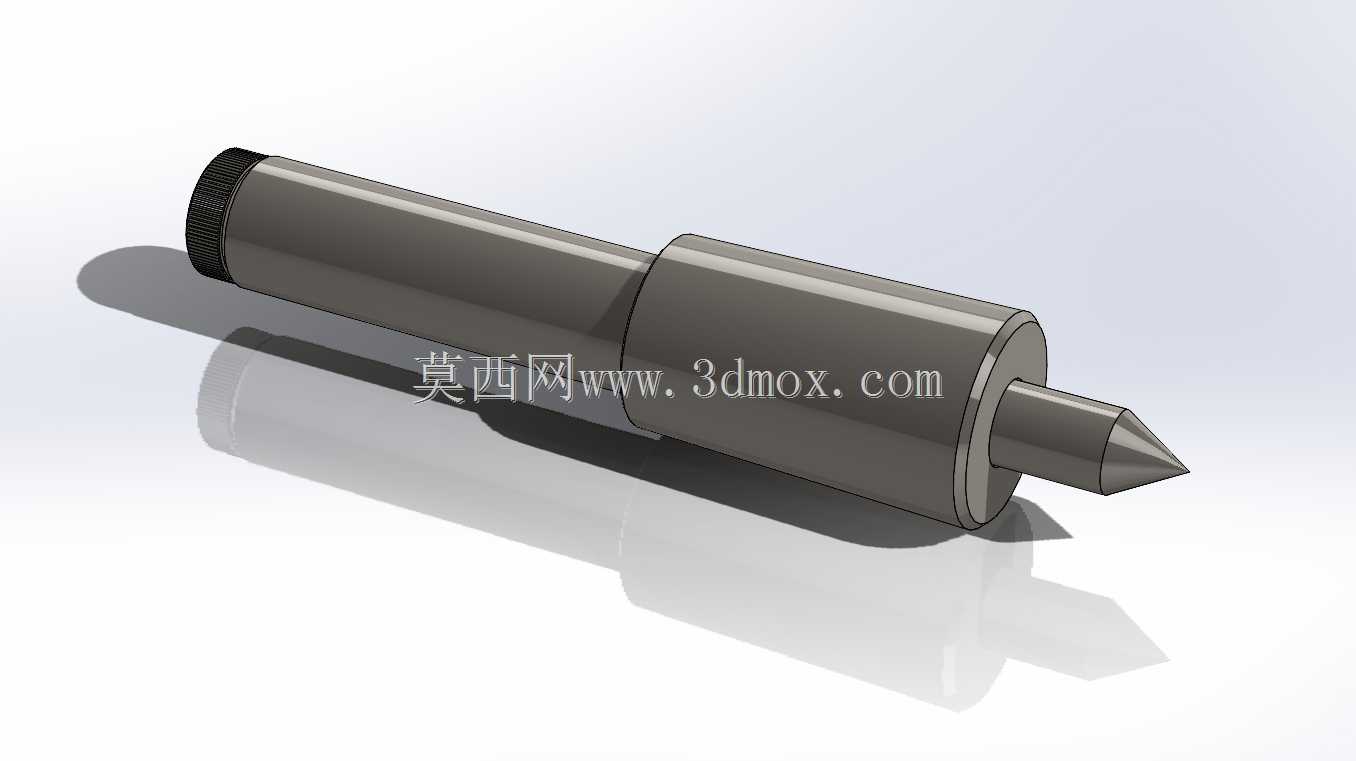

　　这套轴类顶尖工装结构，是面向机械加工实训场景设计的实操练习载体，核心覆盖圆柱磨削、车削内螺纹、公差配合三类基础机加工技能的训练需求，适配普通卧式车床、外圆磨床的装夹加工场景，可直接装夹在设备主轴卡盘与尾座之间完成全工序加工练习。从结构功能来看，工件整体为阶梯轴构型，左端设置滚花纹理的夹持段，滚花深度控制在0.3mm左右，既可以在卡盘装夹时增大摩擦力避免打滑，也能作为磨削工序的轴向定位基准面；中间段为大直径圆柱基体，是外圆磨削的主要加工面，设计时预留了0.2-0.3mm的磨削余量，方便练习者掌握粗磨、精磨的进给量控制，同时该段圆柱的圆度、圆柱度公差要求设置在IT7级区间，刚好匹配学徒阶段需要掌握的中等精度加工要求，

　　既不会因为精度过高打击练习积极性，也不会因为要求过低失去训练意义。右端的锥状顶尖结构，锥度采用莫氏锥度的通用比例，锥面表面粗糙度要求达到Ra0.8，需要通过精磨工序实现，练习者可以通过该部位加工掌握锥面磨削的走刀角度调整、砂轮修整技巧，顶尖端部的小直径圆柱段则是内螺纹车削的载体，内螺纹设置为普通公制粗牙螺纹，螺纹深度15mm，方便练习者掌握车床内螺纹车削的进刀深度控制、退刀时机把握，避免撞刀等实操常见问题。从设计思路上，整个工件的尺寸链设置完全贴合实训教学的逻辑，各加工面的基准统一以左端夹持段的轴线为核心，减少装夹次数带来的定位误差，各阶梯轴段的过渡位置设置了0.5mm的退刀槽，既符合实际机加工的工艺规范，

　　也能让练习者养成加工前预留退刀空间的工艺习惯。外形尺寸方面，工件总长控制在180mm，最大外圆直径40mm，顶尖段最小直径8mm，整体尺寸完全适配普通教学用车床、磨床的加工行程，不需要额外调整设备装夹范围，安装时左端通过三爪卡盘夹持滚花段，右端可通过尾座顶尖顶持中心孔完成定位，装夹后径向跳动量控制在0.02mm以内，满足实训加工的装夹精度要求。在实际实训应用中，这套工件可以拆解为三个独立的训练模块：首先是外圆车削模块，练习者需要完成各阶梯轴段的粗车、精车，控制各段的长度、直径尺寸公差，掌握车床的转速、进给量匹配；其次是圆柱磨削模块，练习者需要在磨床上完成中间大外圆、右端锥面的磨削加工，掌握砂轮的静平衡调整、横向进给量控制，

　　保证加工面的表面粗糙度与形位公差；最后是内螺纹车削模块，练习者需要在右端预制的底孔上完成内螺纹车削，掌握螺纹车刀的对刀方法、进刀次数分配，通过螺纹塞规检验螺纹加工精度。整个结构没有冗余的复杂特征，所有加工特征都对应一项基础机加工技能，各特征之间的公差配合要求也贴合实际生产中的轴类零件装配逻辑，比如中间大外圆与顶尖锥面的同轴度要求，和实际生产中机床顶尖、传动轴的精度要求一致，练习者完成整套加工后，可以直观理解轴类零件从毛坯到成品的全工艺链条，建立公差配合与实际装配需求的关联认知，避免脱离实际的纯理论学习。同时工件的材料选用45号钢，是机械加工中最常用的优质碳素结构钢，切削、磨削性能适中，不会因为材料过硬导致刀具损耗过快，也不会因为材料过软出现粘刀、磨削烧伤等问题，非常适合学徒阶段的反复练习使用。
