手动对夹式蝶阀三维结构设计模型

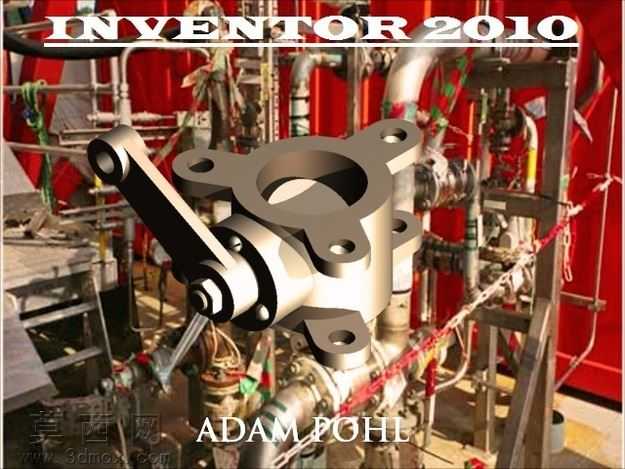

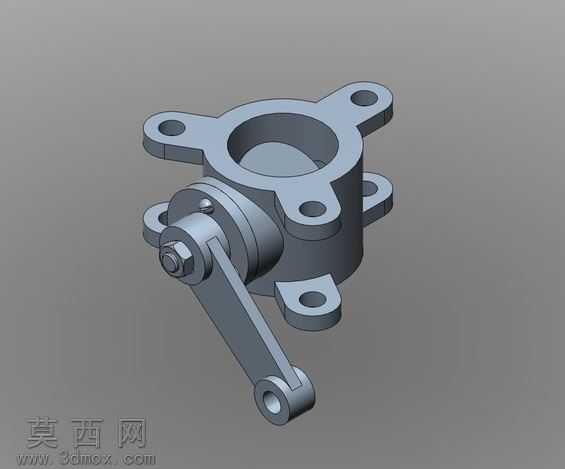

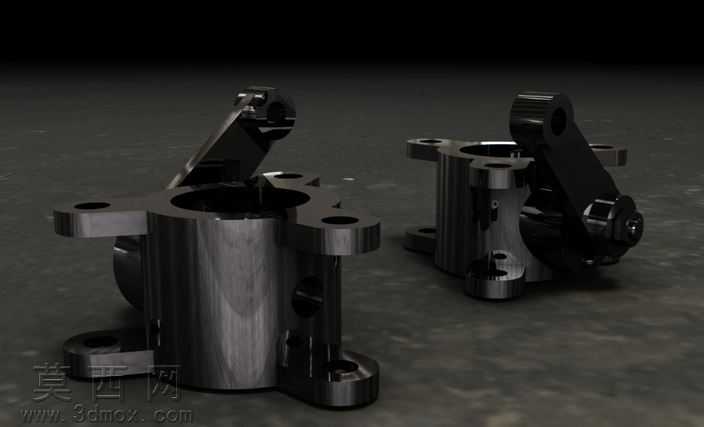

本模型为手动对夹式蝶阀的全参数化三维设计成果，建模过程严格遵循机械设计规范，以Autodesk Inventor为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。首先对蝶阀的核心组成部件进行独立零件建模：阀体部分采用对夹式连接结构，建模时精准绘制阀体的环形流道轮廓，通过拉伸、切除特征完成带四个安装凸耳的阀体基体，每个凸耳上的安装孔位严格匹配通用管道法兰的安装尺寸标准，流道内壁做平滑过渡处理，避免流体流经时产生不必要的紊流，阀体材质设定为铸钢，赋予哑光金属质感的材质参数，还原工业铸件的表面肌理。阀板部分采用偏心蝶板结构，建模时通过曲面放样构建蝶板的流线型轮廓，保证蝶板在启闭过程中与阀座的密封面能够实现线性密封接触，降低启闭扭矩，蝶板与阀杆的连接部位做加强筋结构设计，提升部件承压能力。驱动部分采用手柄式手动驱动结构，建模时完成手柄杠杆、转轴、定位销、锁紧螺母等全套零件的细节还原，手柄的握持部位做圆弧过渡处理，符合人工操作的施力角度，转轴与阀体的配合部位预留合理的装配间隙，定位卡槽的结构能够实现阀门开度的多档位锁定，方便操作人员直观调节管路通流面积。装配阶段严格按照实际生产的装配顺序添加配合约束，阀杆与阀体之间添加同轴心配合，蝶板与阀杆之间添加键连接固定约束，手柄与阀杆端部添加锁紧配合，所有活动部件保留合理的运动自由度，可模拟手柄转动带动蝶板旋转实现阀门启闭的完整动作过程。渲染阶段采用工业产品级渲染参数，添加柔和的环境漫反射光源，突出金属部件的棱边结构与装配关系，对密封面部位做轻微的高光处理，区分不同零件的材质差异，整体模型结构完整，无多余特征、无建模错误，所有尺寸参数符合通用蝶阀的行业设计标准，可用于流体管路设计的装配干涉校验、阀门结构教学演示、产品方案展示等场景，完整还原了手动对夹蝶阀的结构特点与工作原理，清晰展现了这类阀门通过绕阀杆旋转的蝶板控制管道通流、调节管路流量的核心功能结构。
