多规格黄铜止回阀系列三维设计作品

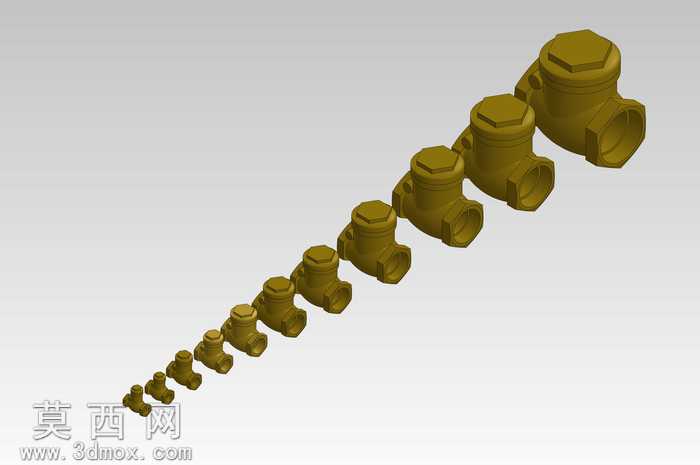

本套作品为系列化黄铜止回阀三维建模成果，建模过程严格遵循MSS SP 80类150标准规范，覆盖从1/4英寸到4英寸的全规格尺寸配置，完整呈现了同结构不同通径止回阀的系列化设计逻辑。建模阶段采用参数化设计思路，以核心结构尺寸为驱动参数，通过全局变量关联阀身长度、接口螺纹尺寸、阀盖直径、密封面宽度等关键尺寸，在完成单规格基准模型搭建后，仅需调整参数即可快速生成全系列不同通径的阀门模型，大幅提升系列化产品的建模效率，同时保证同系列产品结构特征的统一性。模型结构完整还原了旋启式止回阀的核心组成：包含带内螺纹接口的黄铜阀体、顶部六角结构的阀盖、内部可摆动的阀瓣、密封副结构以及连接紧固结构，所有配合部位均按照实际装配公差预留合理间隙，可直接用于虚拟装配验证、管路系统干涉检查。材质渲染阶段针对黄铜材质进行了精细化调试，通过调整基础色的金属黄调、粗糙度参数、金属度数值，还原铸黄铜件的哑光金属质感，阀盖六角面做了轻微的倒角高光处理，模拟实际机加工后的表面效果，整体渲染光影柔和，清晰呈现阀体的铸造圆角、螺纹细节、阀盖与阀体的配合接缝等细节特征。设计过程中充分考虑了产品的实际使用场景，所有接口尺寸符合通用管路螺纹标准，阀身流道做了顺滑过渡处理，还原真实阀门的流体通道形态，阀瓣的摆动行程按照实际启闭角度做了运动范围约束，可直接用于阀门启闭动作的运动仿真演示。整套模型结构严谨，细节还原度高，既可以作为管路系统设计的标准件库调用素材，也可用于产品展示、结构教学、生产前的结构验证场景，系列化的参数化建模思路也为同类工业产品的快速系列化设计提供了可参考的实现路径。
