工业级T型槽双轨支撑轨道台结构设计

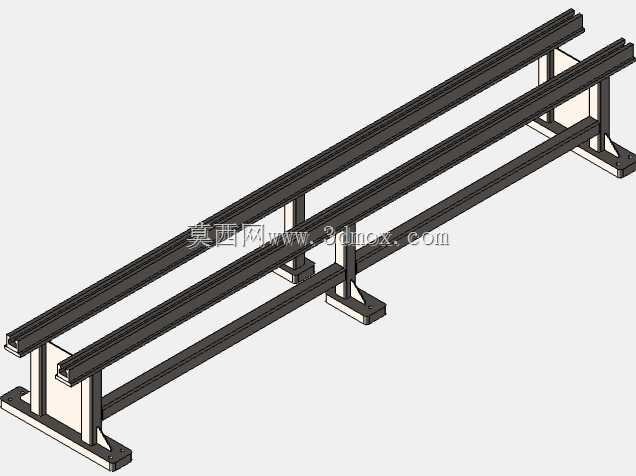

　　在车间生产线的物料转运、工装夹具滑移定位、重型工件的工位间输送场景里，这类双轨式T型槽轨道台是非常常见的基础支撑构件，区别于单轨导向结构，双平行轨的设计能大幅提升承载后的抗倾覆能力，避免长行程滑移过程中出现的卡滞、侧偏问题。从结构组成来看，整套轨道台由两根平行布置的T型槽导轨、三组立式支撑立柱、底部落地安装脚座三部分构成，导轨采用标准工业T型槽截面，槽口尺寸适配通用T型螺栓，可直接在导轨任意位置安装定位块、夹具座、行程挡块，不需要额外在导轨面钻孔攻丝，调整工位位置时只需要松开T型螺栓即可滑动调整，适配多规格工件的装夹定位需求。支撑立柱采用变截面的立式焊接结构，上端与导轨底面通过螺栓刚性连接，下端与落地脚座焊接为一体，脚座上预留有地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土地面或者钢制平台基板上，安装时需要先调整三根立柱的等高误差，保证两根导轨的顶面平面度控制在每米0.1mm以内，平行度误差不超过0.2mm，避免后续滑移部件运行时出现阻力过大、磨损加剧的问题。设计这类轨道台时，首先要核算单根导轨的承载能力，根据导轨的截面惯性矩、支撑立柱的跨距，计算满载工况下导轨的最大绕度，保证绕度值不超过导轨跨度的1/1000，避免长期重载下导轨出现永久变形；其次要考虑支撑立柱的抗侧向力性能，因为滑移部件在启停时会产生沿导轨垂直方向的惯性力，立柱截面需要保证足够的抗弯模量，避免启停时出现明显的晃动。从安装边界来看，这套轨道台的总长度适配3米以内的行程需求，两根导轨的中心距可根据实际搭载的滑移台尺寸调整，图中结构的导轨中心距约为400mm，底部脚座的安装孔横向间距为120mm，纵向相邻立柱的跨距为1200mm，安装时需要保证地面的基础承载力不低于5吨每平方米，避免长期使用后出现基础沉降导致导轨精度丧失。在实际生产场景中，这类轨道台可搭配手动滑移工作台、气动送料滑台、检测工装搭载平台使用，比如在焊接工位上，可将焊接夹具安装在滑移台上，沿着轨道在上下料位和焊接位之间移动，减少工人搬运重型工件的劳动强度；在机加工辅助工位，可将工件放置在轨道台的滑移小车上，沿着轨道在不同机床之间转运，不需要额外配置叉车或者行车，提升小范围工件转运的效率。T型槽导轨的槽道内部可安装行程开关碰块，在导轨的两端安装硬限位挡块，防止滑移部件超行程脱出，硬限位挡块需要采用缓冲橡胶垫加钢制挡块的组合结构，吸收滑移部件超行程时的冲击能量，避免刚性碰撞损坏导轨或者立柱结构。支撑立柱与导轨的连接面需要加工定位止口，安装时依靠止口保证导轨与立柱的垂直度，不需要每次安装都反复打表调整，降低现场安装的调试难度；底部脚座的安装孔设计成长圆孔，允许安装时在横向和纵向有±5mm的调整量，抵消地面预埋地脚螺栓的位置误差，降低现场基础施工的精度要求。这类轨道台的导轨表面通常会做发黑或者淬火处理，提升导轨表面的硬度和耐磨性能，T型槽的槽口边缘需要做倒角处理，避免安装T型螺栓时刮伤螺栓表面，也能减少槽口的应力集中，防止长期受力后槽口出现崩裂问题。在日常维护中，只需要定期在T型槽内清理切屑、灰尘，涂抹少量润滑脂即可，不需要复杂的维护保养，结构的可靠性非常高，适合在多粉尘、多切屑的机加工车间、焊接车间长期使用。
