轴流散热风扇外壳冷却结构

　　这套轴流散热风扇的外框与冷却承载结构，在电子设备热管理场景里属于非常典型的强制风冷部件，日常在工控机柜、小型电源模块、桌面计算硬件、嵌入式控制箱、通信终端内部都能见到同规格产品的身影。它的核心作用是为内部发热功率器件建立稳定的空气流通路径，把芯片、功率管、变压器绕组等元件累积的热量通过对流带走，避免密闭腔体内热堆积造成元件降频、绝缘老化或者寿命衰减。

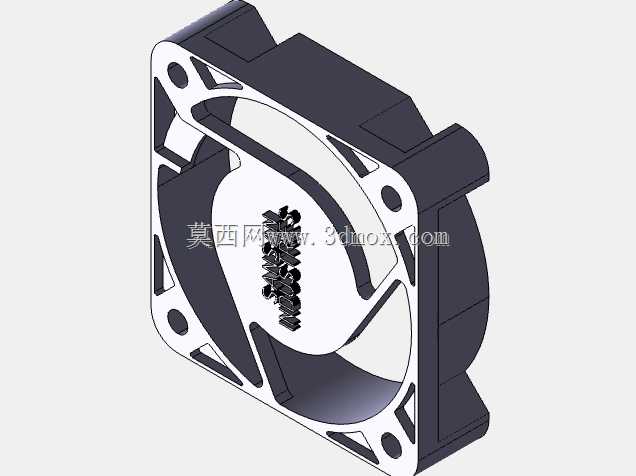

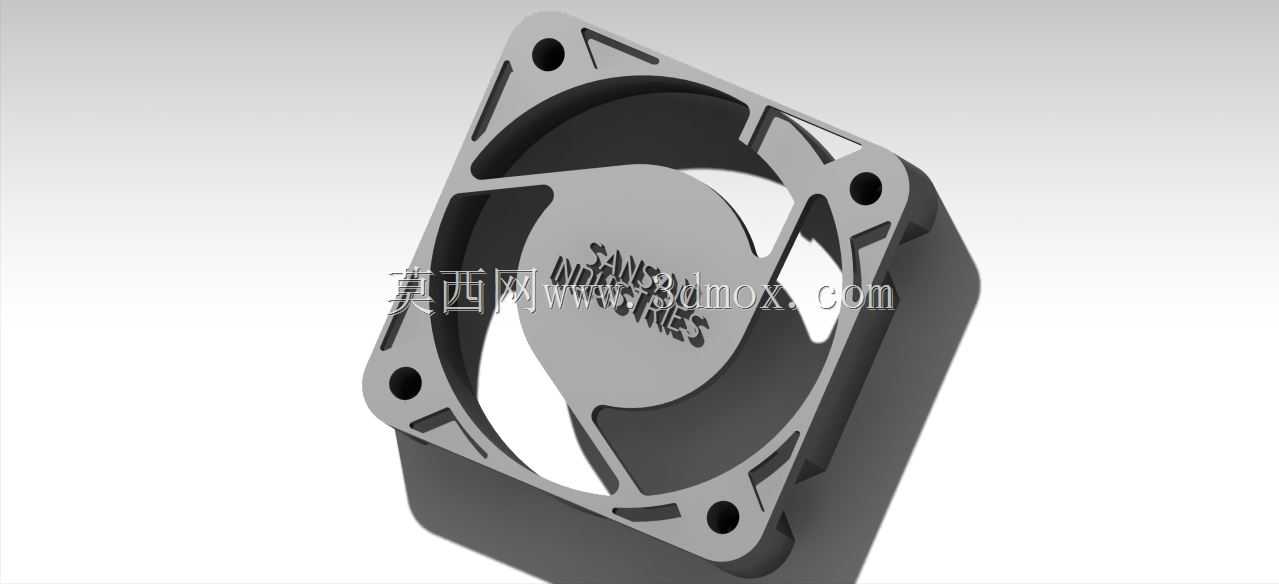

　　从结构细节来看，外框采用方形法兰搭配圆形风腔的一体化布局，四个角位预留了贯通的安装孔，孔位周边做了局部加厚凸台，螺丝锁紧时压力不会直接作用在薄框壁上，能减少装配应力导致的框体变形。方形外轮廓的优势很明显，在密集排布的设备面板或者机箱侧壁上，相邻风扇可以贴齐安装，不会像圆形外框那样留下边角空隙，空间利用率更高；中间圆形风道则顺着叶轮旋转轨迹成型，内壁过渡顺滑，气流从进风侧到出风侧没有突兀的截面突变，能降低风阻与紊流噪声。

　　框体四角与风圈之间设计了多道放射状加强筋，这些筋位一方面连接固定中心的电机承载座，为电机定子提供刚性支撑，另一方面也把方形外框的受力传递到整个环体，搬运、按压或者长期受振动时，外框不容易出现翘曲。筋位的厚度和宽度都做了收窄处理，尽可能减少对进风面积的遮挡，避免有效通流截面被过度压缩。中心圆形区域是电机与轮毂的安装位，预留了容纳电机壳体的凹陷空间，叶轮装入后轮毂表面与框体正面基本齐平，不会突出干涉外侧的防护网或者机箱盖板。

　　设计这类风扇外壳时，首先要匹配叶轮的旋转外径，风腔内壁与叶尖之间保留均匀的微小间隙，间隙过大会造成叶尖回流、风压损失，间隙过小则容易在受热胀冷缩、振动偏移时出现叶轮刮蹭框壁的问题。安装孔的孔距遵循通用小型轴流风扇的标准边界，同规格替换时不需要重新在机箱面板开孔，维护互换性很强。框体的轴向厚度决定了叶轮的容纳深度，也直接对应安装后占用的机箱内部纵深，布局紧凑的设备里可以提前依据这个厚度预留风路空间，避免和旁边的电容、接线端子、散热片发生位置冲突。

　　实际工程选型与建模过程中，还要兼顾进出风两侧的预留空间：进风侧不能紧贴封闭墙面，要留出足够的吸气区域，出风侧朝向发热元件排布，引导气流顺著散热片齿槽穿过。外壳的边角做了小圆弧过渡，没有尖锐应力集中点，不管是注塑成型还是钣金加工都能减少成型缺陷。整套结构把安装固定、风道约束、电机支撑、防护限位几个功能整合在同一个框体上，没有多余冗余零件，既满足长期振动工况下的结构刚性，也保证了风冷通路的顺畅，适配各类小空间强制散热的装配需求。
