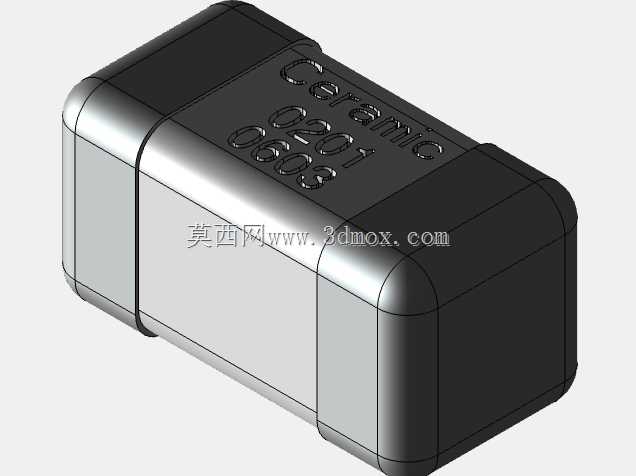

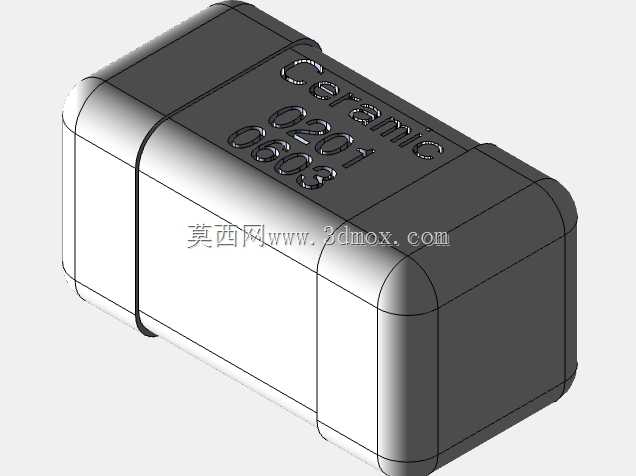

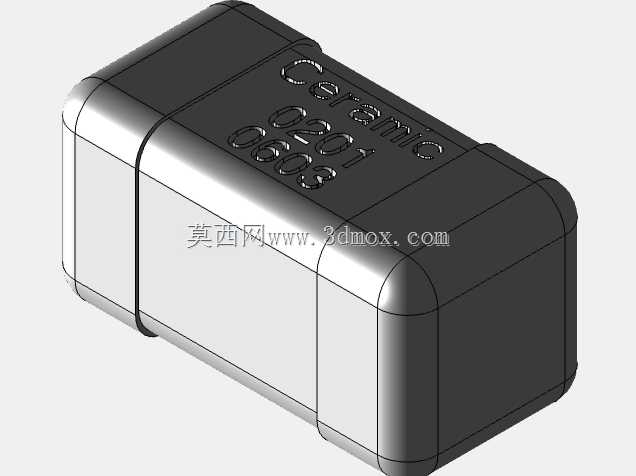

0201封装陶瓷电容电子元件三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB板级设计环节，0201封装的陶瓷电容是板上用量极大的被动元件之一，这类超小型贴片元件的三维建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、回流焊工艺仿真的准确性，也决定了结构设计阶段做板件干涉检查时的结果可靠性。做这类元件的三维建模时，首先要锚定实际生产中的安装边界：0201封装对应公制尺寸0.6mm×0.3mm的元件本体，建模时不能只做理想化的长方体块，要还原实际量产元件的边角倒圆角特征——陶瓷电容在烧结成型后会经过端面处理，四个棱边都存在R0.05mm左右的圆弧过渡，这个细节在做高密度PCB的元件间距校核时至关重要，很多新手建模时忽略圆角，

　　会导致仿真计算出的元件安全间距比实际生产要求大0.1mm以上，直接压缩板上布线空间，或是在实际贴装后出现元件与相邻丝印、阻焊层剐蹭的问题。从功能特性来看，这类多层陶瓷电容主要承担板上电源退耦、高频信号滤波、局部储能的作用，在射频模块、高速数字电路的电源入口处，往往会在主滤波电容旁并联多颗0201封装的小容值陶瓷电容，用来滤除不同频段的电源噪声，这就要求三维模型的端面电极尺寸完全匹配 datasheet 中的公差范围：两端电极的覆盖长度要控制在0.15mm到0.2mm之间，电极厚度不能超过0.03mm，否则在做PCB焊盘匹配设计时，会出现焊盘与电极对位偏差，导致回流焊后出现立碑、虚焊等工艺缺陷。建模过程中，

　　本体表面的标识特征也要做还原：实际量产的0201陶瓷电容因为尺寸过小，多数不会印刷完整容值标识，但部分工业级高可靠性型号会在本体表面激光蚀刻封装代码与材质代码，建模时保留这些蚀刻特征的深度（一般控制在0.01mm左右），可以让模型在做产线视觉检测仿真时，匹配工业相机的识别逻辑，提前验证视觉定位算法的可行性。从安装场景来说，这类元件采用表面贴装工艺，焊接在PCB板的表层焊盘上，建模时要预留出焊锡厚度的装配空间——正常回流焊后的焊锡圆角高度在0.08mm到0.12mm之间，模型的元件底面与PCB参考面之间要留出这个高度的间隙，不能让元件本体直接与PCB板面贴合，否则在做热仿真分析时，会错误计算元件的散热路径，

　　导致电容的工作温度仿真结果比实际值偏低，影响板卡的可靠性寿命评估。另外，陶瓷材质的本体本身存在一定的脆性，在做结构抗振仿真时，准确的模型外形可以帮助工程师计算元件在不同振动频率下的受力点，尤其是两端电极与陶瓷本体结合的位置，是应力集中的核心区域，模型如果把结合面做成直角过渡，会导致应力计算值比实际情况大30%以上，误判元件的抗振失效风险。很多工程师在做通用元件库建模时，容易把0201陶瓷电容和同封装的电阻模型混淆，实际上陶瓷电容的本体端面电极宽度、本体颜色对应的材质差异（NPO材质、X7R材质、Y5V材质的本体外观存在细微差别）都要在模型上做区分，方便后续BOM导出时快速识别元件类型，避免生产领料时出现错料。在高密度互连板的设计中，0201电容往往会布置在BGA芯片的焊球间隙之间，这时候模型的外形公差带设置就显得尤为重要，建模时要按照元件的最大实体尺寸做包络体，确保在元件尺寸处于上偏差时，也不会和BGA的过孔、焊球出现空间干涉，很多便携产品的主板设计中，正是因为元件模型没有按照最大实体尺寸构建，导致试产时出现元件顶到屏蔽盖、或是和相邻元件挤碰的问题，需要重新改板拉长研发周期。
