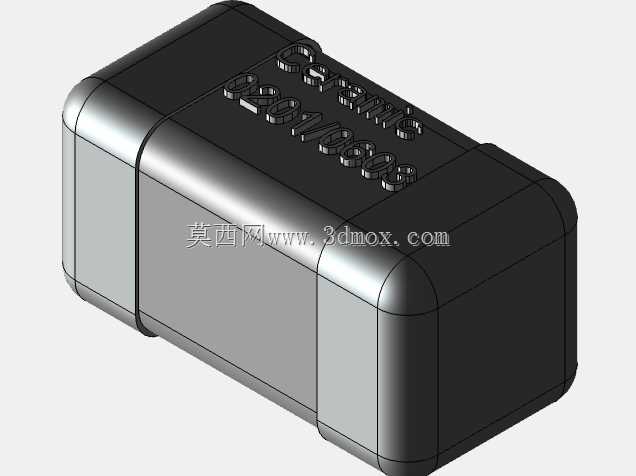

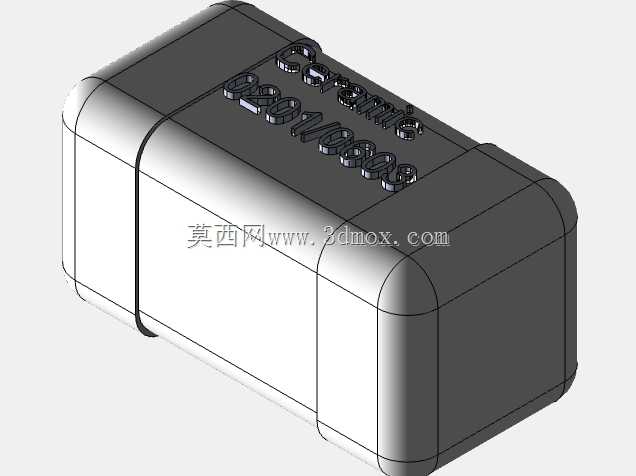

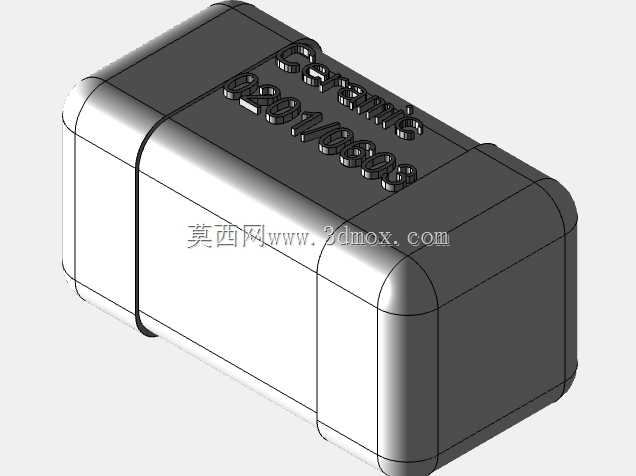

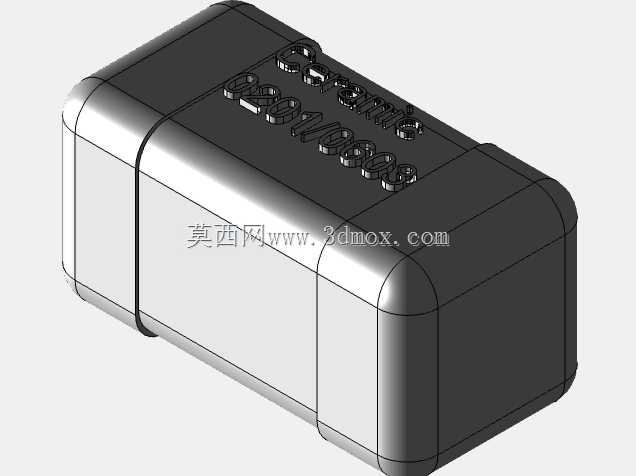

0603封装贴片陶瓷电容器三维结构

　　在消费电子、工业控制板卡的SMT产线布局环节，0603封装的陶瓷电容器是出现频率极高的被动元件，这类元件的三维建模精度，直接影响PCB Layout阶段的干涉检查、钢网开孔设计以及贴片程序的坐标校准精度。不同于插件式电容的引脚结构，0603封装采用全表面贴装设计，本体两端的金属端电极是焊接的核心区域，建模时需要严格区分陶瓷介质本体与端电极的尺寸边界，避免在装配仿真中出现焊盘重叠或者偏移的问题。从实际应用场景来看，这类电容常被用于电源回路的高频去耦、信号链路的滤波以及时序电路的充放电回路，不同安装位置的电容对周边的安全间距要求存在差异，比如靠近高速信号走线的电容，本体与走线的间距需要控制在0.2mm以上，避免寄生电容影响信号完整性，

　　这就要求三维模型的外形轮廓公差控制在±0.02mm以内，和实际物料的尺寸偏差保持一致。设计这款三维模型时，首先参考了IEC 60384标准中对0603封装尺寸的规范要求，本体长度方向控制在1.6mm±0.1mm，宽度方向0.8mm±0.1mm，本体厚度根据常规X7R介质电容的通用规格设定为0.8mm，两端的端电极覆盖长度各为0.3mm，电极厚度0.05mm，完全匹配市面上主流厂商的物料尺寸。建模过程中特意还原了本体边角的圆弧过渡特征，实际生产中陶瓷电容的本体边角不会做尖锐直角处理，一是避免烧结过程中出现应力集中导致瓷体开裂，二是减少贴片过程中吸嘴取料时的打滑概率，这个细节如果在建模时忽略，

　　会导致后续做装配动画或者吸嘴取料仿真时出现逻辑偏差。很多工程师在绘制这类小型贴片元件时，容易忽略端电极与陶瓷本体结合处的台阶特征，实际物料中端电极是通过烧渗工艺附着在瓷体端面，会存在微小的厚度差，这个特征在做DFM可制造性检查时非常关键，直接影响焊膏印刷的厚度计算，如果模型做成完全平整的端面，仿真出来的焊锡浸润效果会和实际生产存在偏差，容易导致虚焊、立碑等不良问题的预判失效。从安装边界来看，0603电容在PCB上的焊盘尺寸通常设计为长0.8mm、宽0.9mm，两个焊盘的中心间距控制在1.4mm，模型的端电极中心位置需要和焊盘中心完全对齐，在三维装配环境中可以直接调用模型进行布局校验，不需要反复调整坐标。

　　另外模型表面标注的参数标识位置也和实际物料保持一致，位于瓷体上表面的居中位置，在做AOI光学检测的仿真编程时，可以直接提取模型表面的标识特征作为检测定位点，减少现场调试的工作量。不同于大尺寸的电解电容或者功率电容，0603陶瓷电容没有额外的固定结构，完全依靠两端焊盘的焊锡张力固定在板卡上，所以建模时没有多余的卡扣、安装孔特征，整体结构简洁，但是每一处尺寸都严格对应生产实际，不会出现过度建模导致的文件冗余，也不会因为特征缺失影响仿真精度。在高密度板卡的布局中，这类电容经常会被放置在BGA芯片的焊盘间隙之间，周边空间非常局促，精准的三维模型可以帮助工程师提前检查元件与过孔、元件与元件之间的安全距离，避免打样后出现元件贴装干涉的问题，减少改版次数。另外在做热仿真分析时，模型的材质分区也做了明确区分，陶瓷本体的导热系数、端电极金属层的导热系数分别对应实际材料参数，可以直接导入热仿真软件中计算不同工作电流下电容的温升情况，评估长期工作的可靠性，不需要重新对模型进行材质拆分。很多入门级的建模人员做这类元件时，往往只做一个简单的长方体代替，忽略了端电极、边角圆弧、标识位置这些细节，导致模型只能做简单的外观展示，无法支撑后续的DFM、SMT编程、热仿真等工程环节的应用，这款模型在设计时就充分考虑了全流程的使用需求，每一处特征都对应实际生产中的应用点，不管是用于教学演示、板卡布局设计还是产线仿真，都能满足精度要求。
