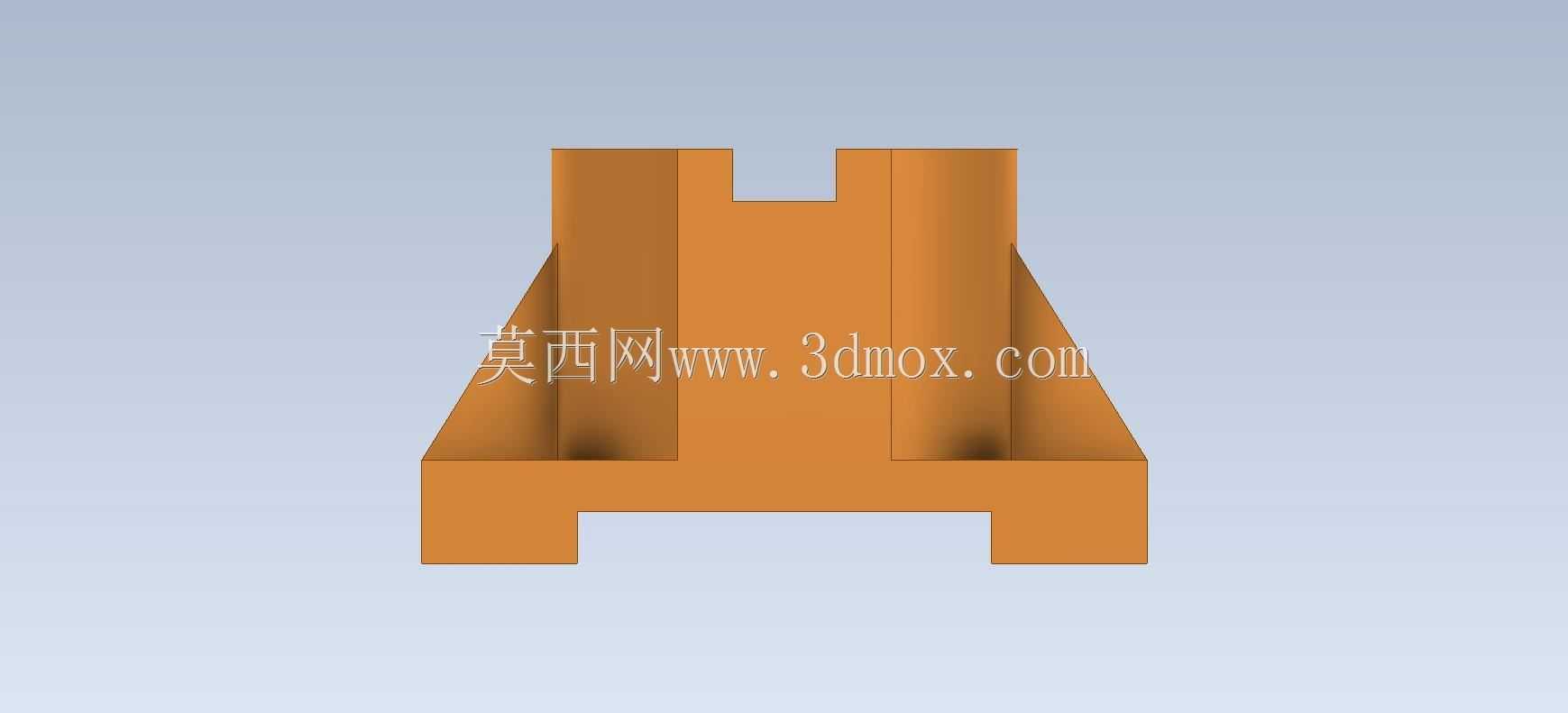

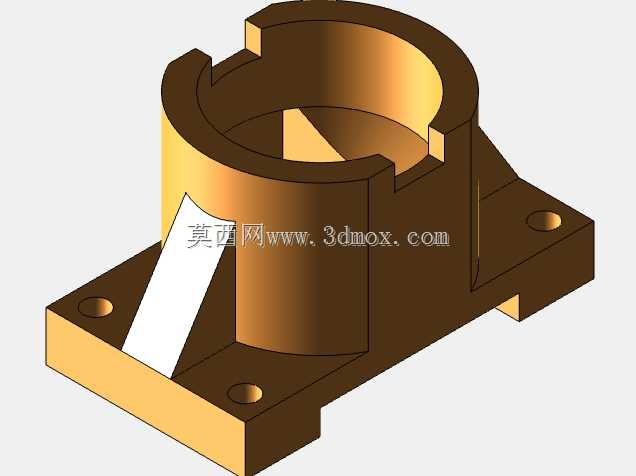

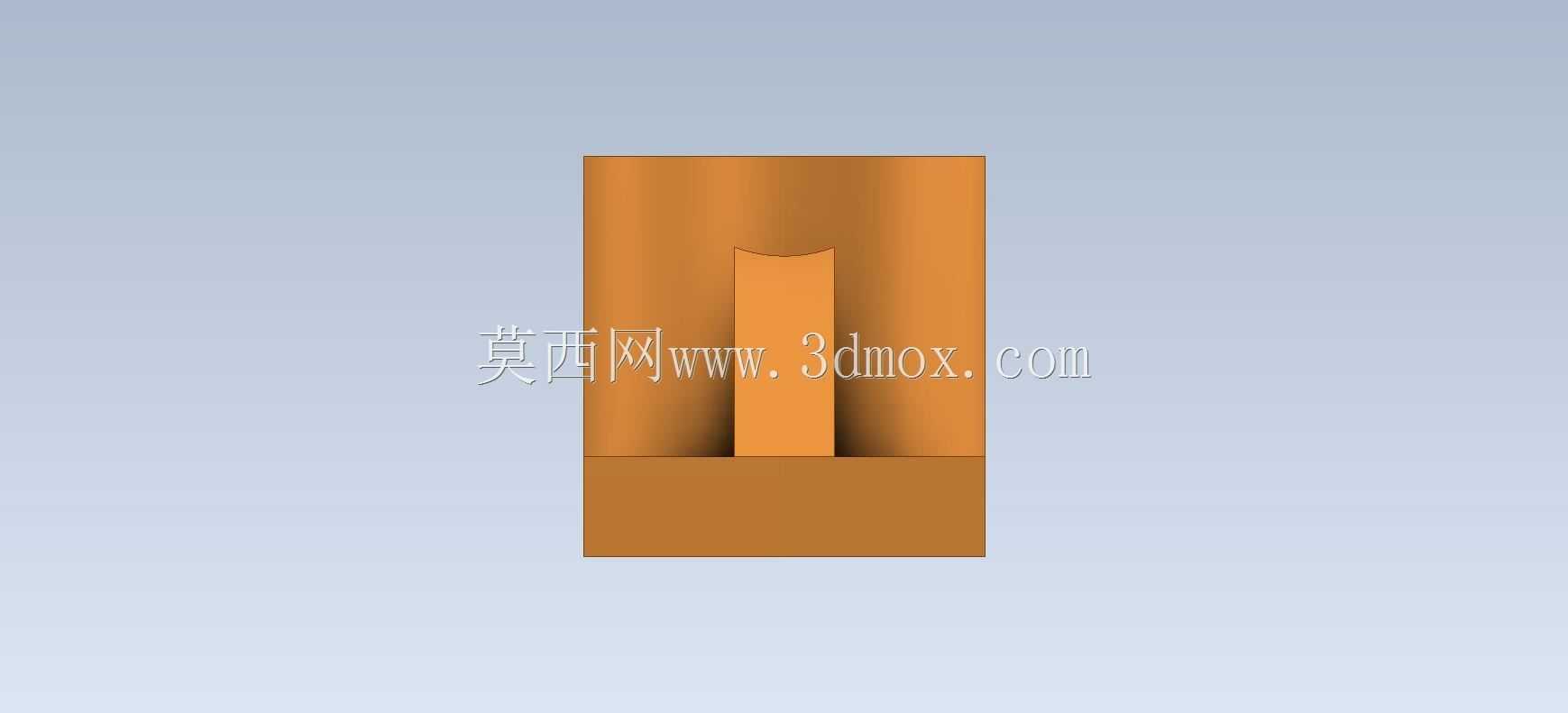

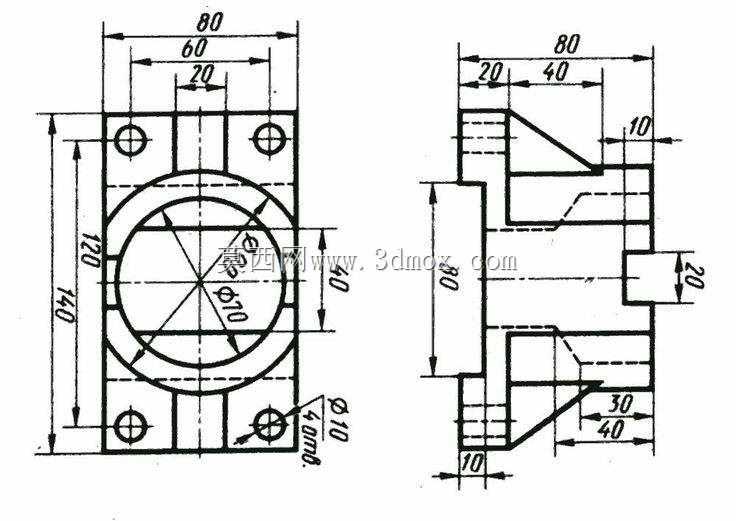

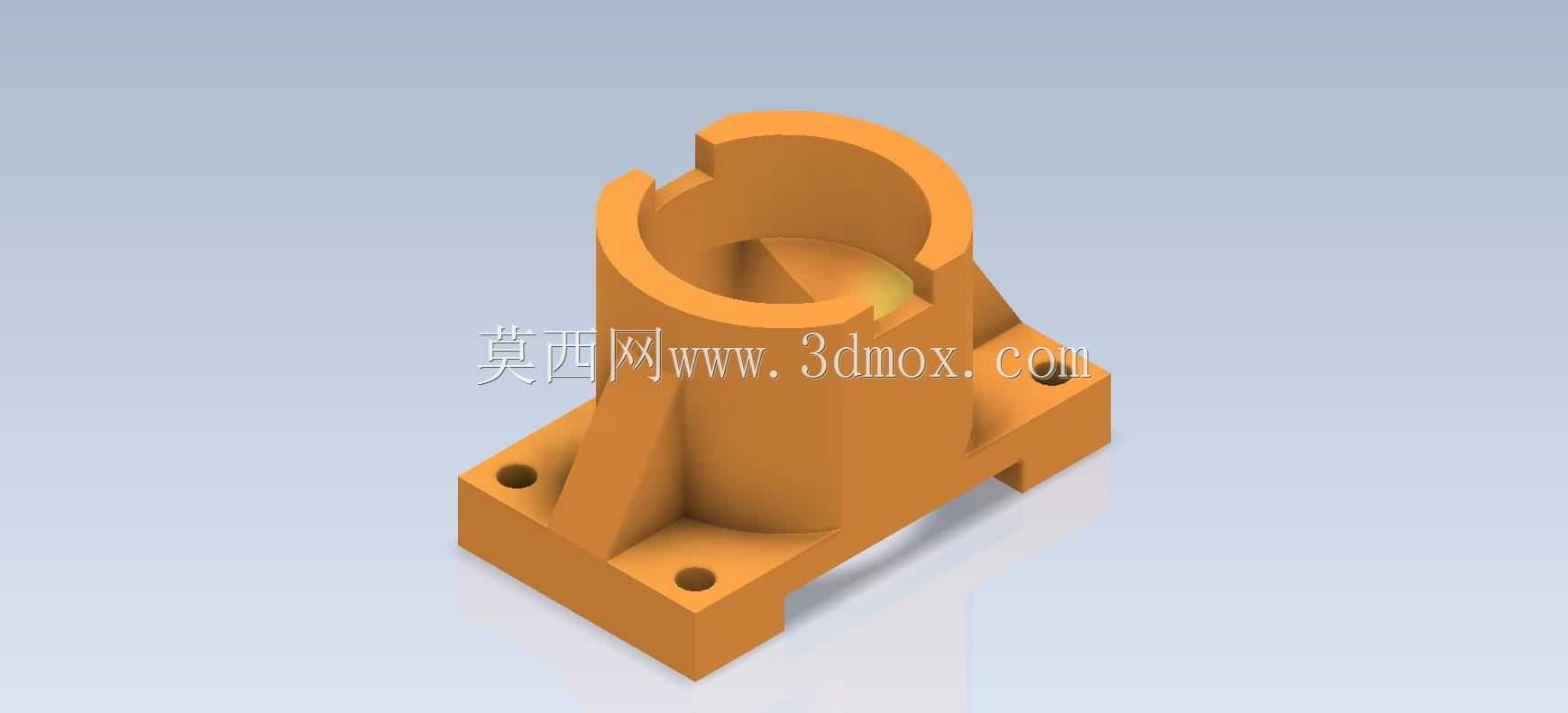

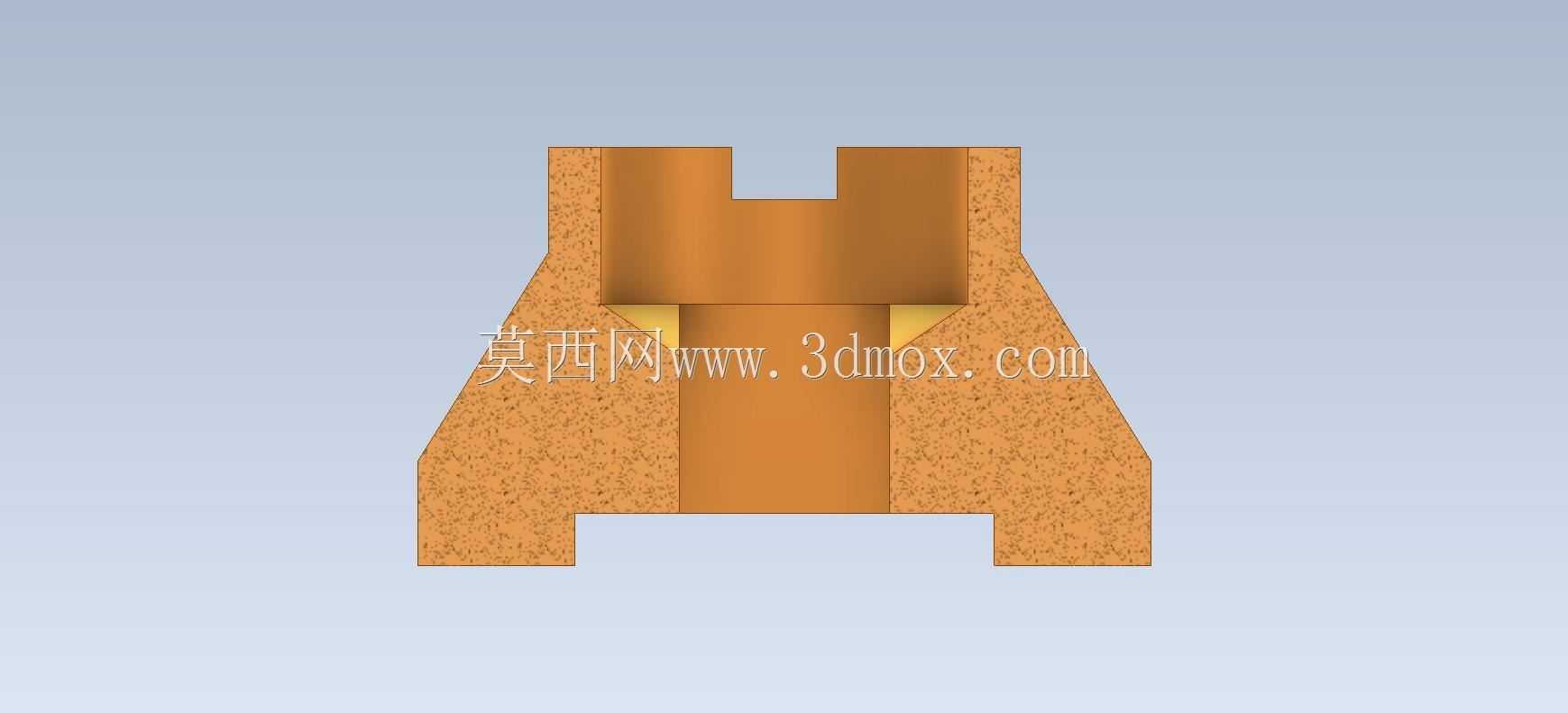

该支撑连接座是工业设备中常见的定位支撑类零件,主要应用于自动化生产线的工位定位、小型机电设备的部件承载、工装夹具的主体支撑等场景,承担上部筒状部件的固定、载荷传递以及与下部安装基面的精准对接功能。零件整体采用一体化铸造成型后机加工的工艺思路设计,主体为竖直设置的空心筒状结构,筒壁一侧开设轴向缺口,用于适配上部插入部件的定位凸台,防止安装后出现周向转动,保证配合精度。筒身下部与方形安装底座之间设置了三角加强筋结构,筋板沿筒身圆周方向均匀分布,直接连接筒体外壁与底座上表面,有效抵消上部载荷带来的弯矩,避免筒身与底座衔接处出现应力集中,提升零件整体的抗形变能力。安装底座为方形平板结构,四个角位分别设置沉头安装孔,

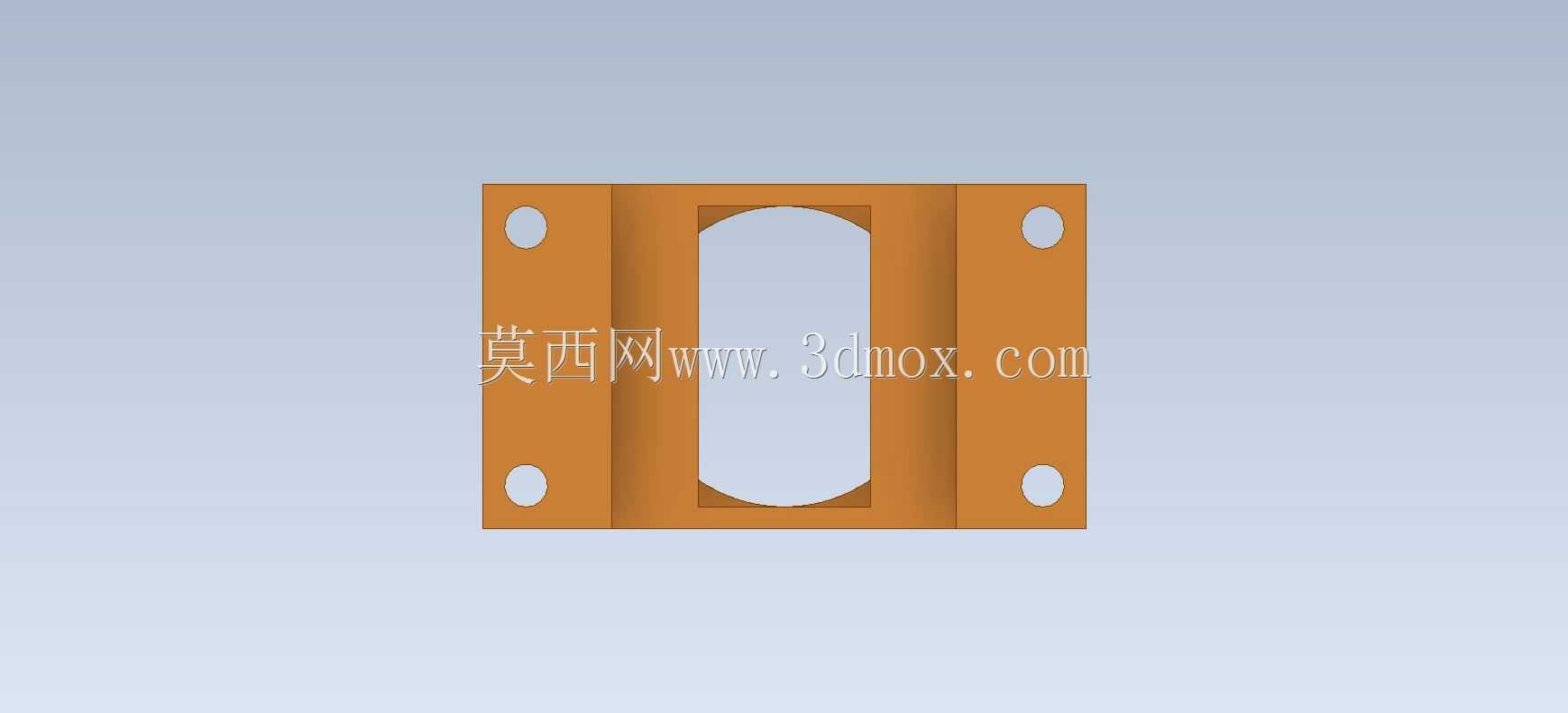

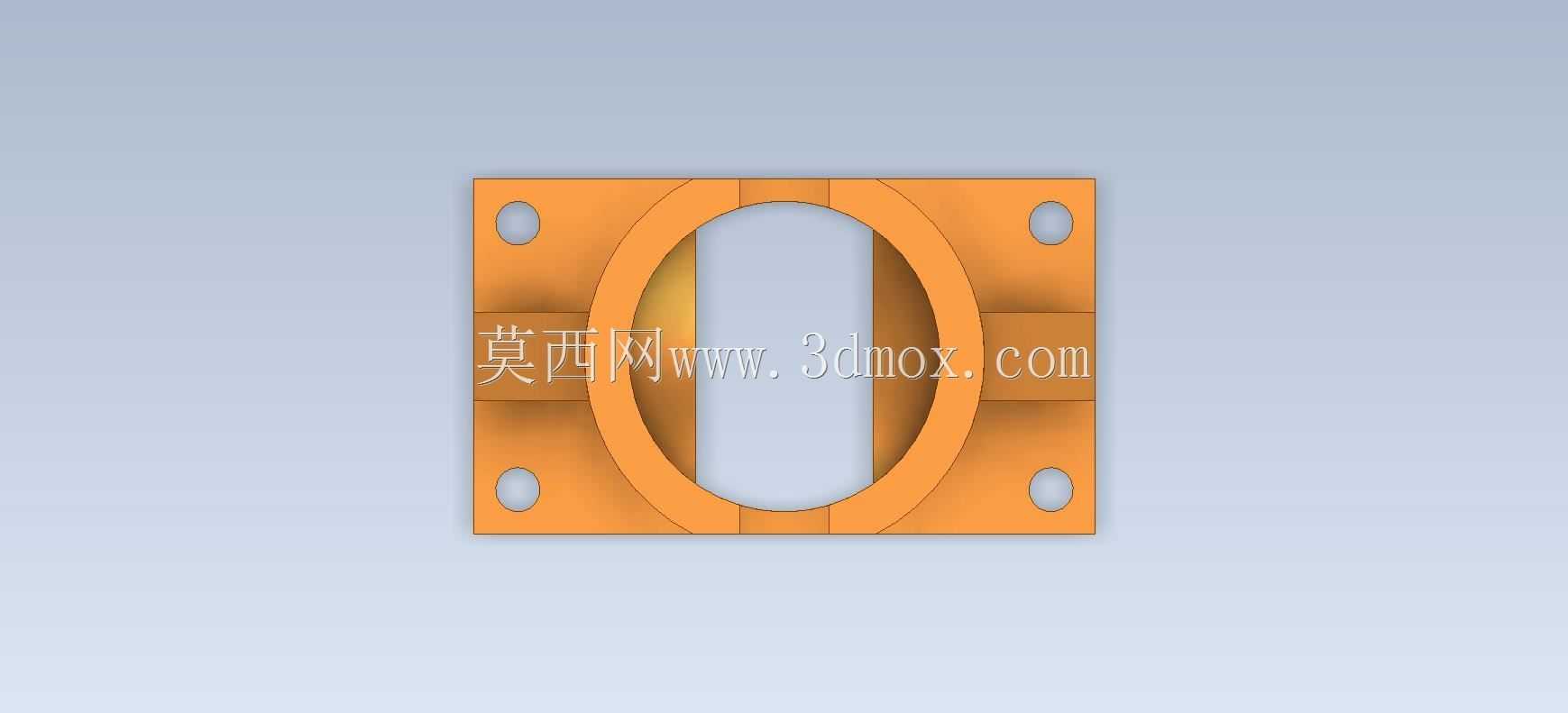

孔位尺寸适配常规内六角圆柱头螺栓,安装时螺栓穿过沉孔与下部安装基面的螺纹孔锁紧,沉头结构可保证螺栓头部不高出底座上表面,避免与其他相邻部件产生干涉。底座的侧边设置有定位凸台结构,可与安装基面上的定位槽配合,实现快速安装对位,减少装配时的调整时间。筒体内孔的尺寸公差按照H7级精度设计,可与上部插入的轴类、筒类部件形成间隙配合,既保证部件安装顺畅,又能控制配合间隙在合理范围内,避免运行过程中出现晃动。筒壁的厚度经过载荷校核设置,在满足强度要求的前提下尽可能减少材料用量,降低零件整体重量,同时壁厚均匀,避免铸造过程中出现缩孔、缩松等缺陷。从安装边界来看,底座的外形尺寸决定了零件所需的最小安装平面空间,安装孔的中心距按照通用安装标准设置,
可适配多数常规设备的安装基面孔位,无需额外进行基面改造。筒身的高度根据上部部件的安装深度要求设计,保证上部部件插入后有足够的配合长度,可传递额定的径向与轴向载荷。缺口的宽度与深度根据上部部件的定位凸台尺寸匹配,缺口边缘设置有微小倒角,避免安装时凸台与缺口边缘出现卡滞,同时去除加工毛刺,提升装配安全性。在实际应用中,该类零件常作为小型气动元件、传感器支架、导杆导向座的基础支撑件,在轻工机械、电子制造设备、小型输送装置中应用广泛。设计过程中优先考虑了零件的加工工艺性,所有机加工面均设置了合理的退刀空间,非加工面保留铸造圆角,减少加工工序的复杂度,降低制造成本。零件的棱角位置均设置了倒角或圆角,既可以避免应力集中,
也能防止装配过程中划伤操作人员。从受力角度分析,当上部部件承受径向载荷时,三角筋板可将载荷分散传递到底座的整个安装平面,再通过安装螺栓均匀传递到设备基面,避免局部应力过大导致零件损坏。筒身的空心结构一方面可以减轻零件自重,另一方面可允许上部部件的管线、连杆等结构从内部穿过,优化设备整体的管线布局,减少外部走线带来的干涉风险。
