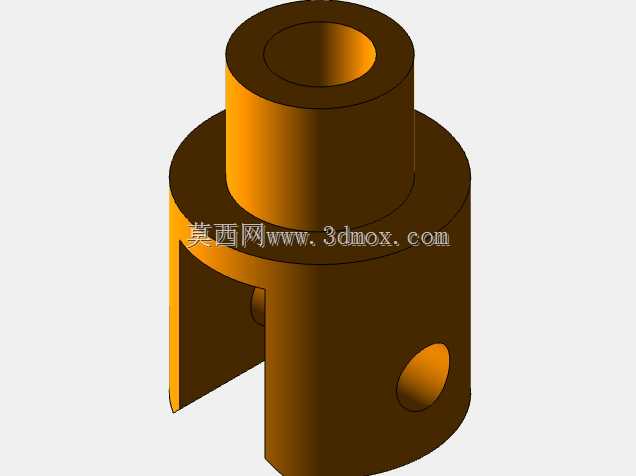

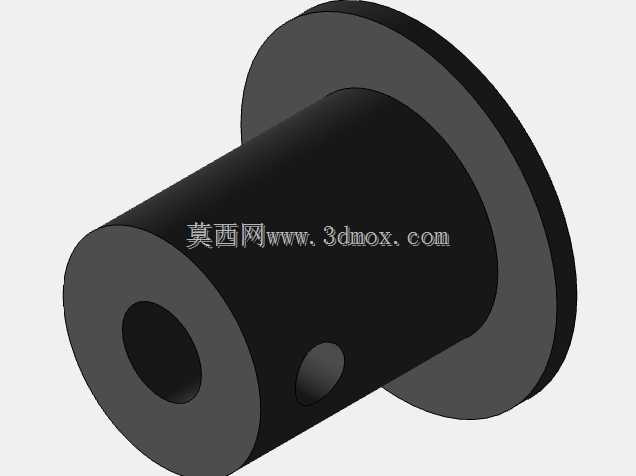

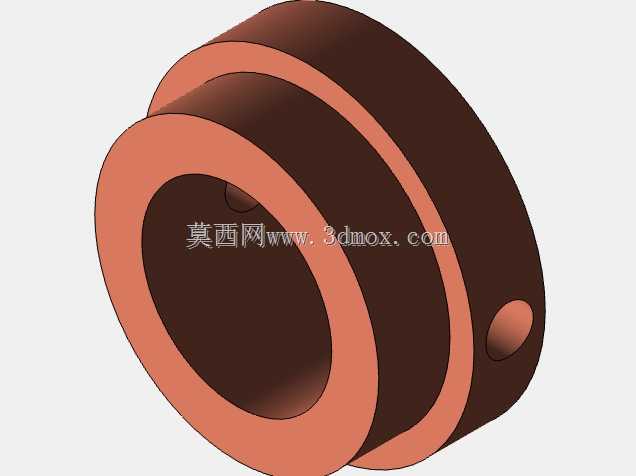

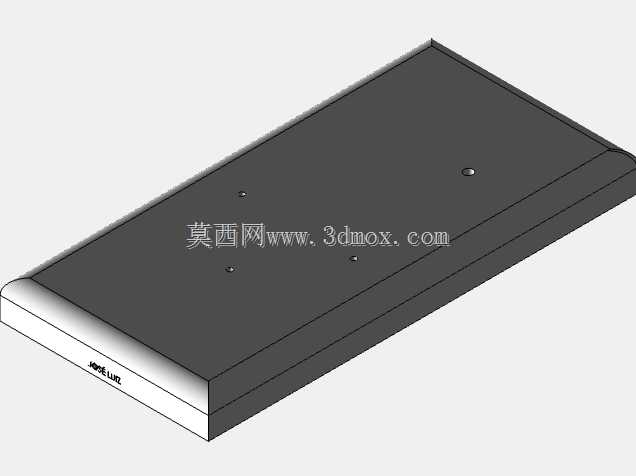

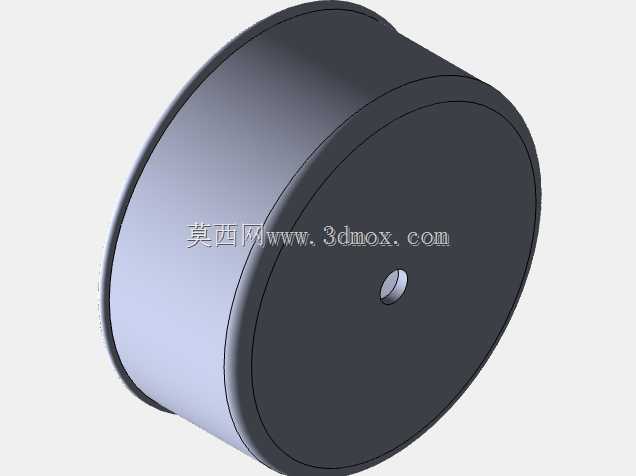

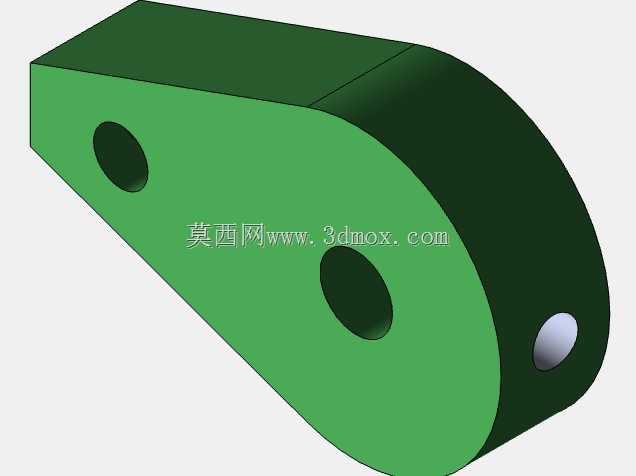

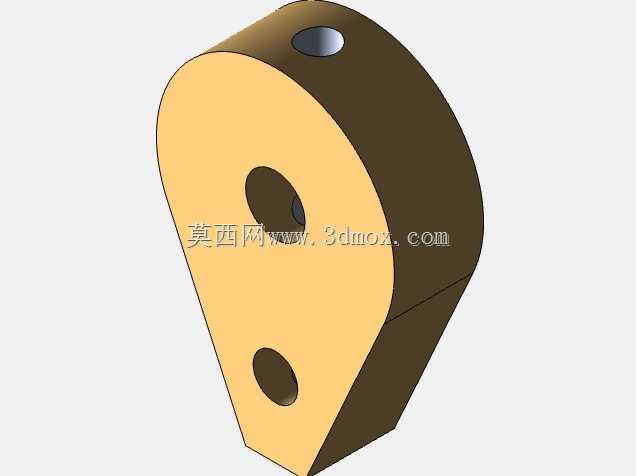

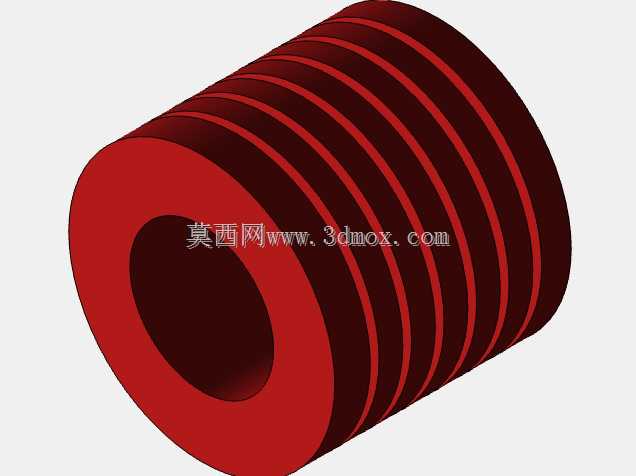

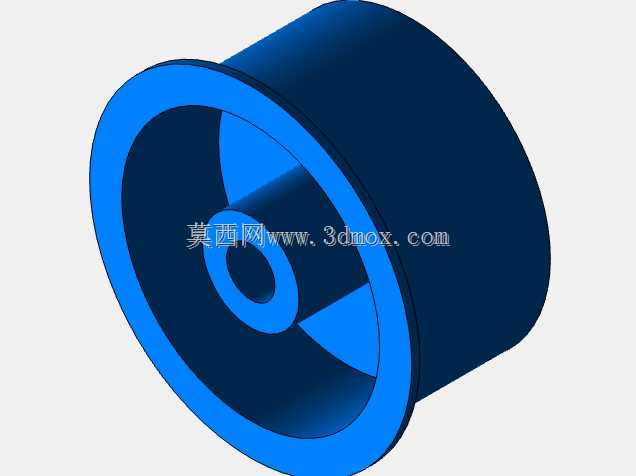

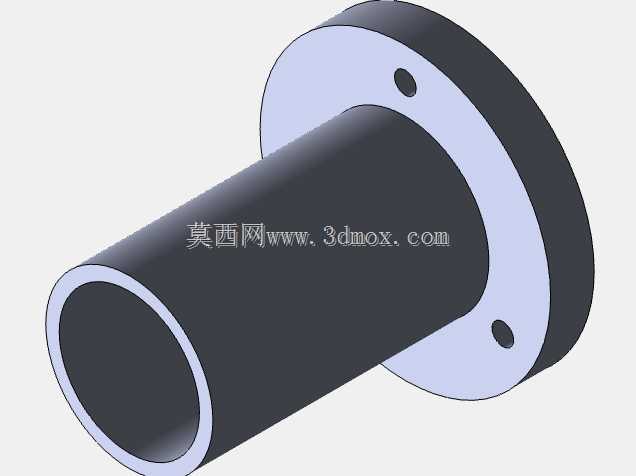

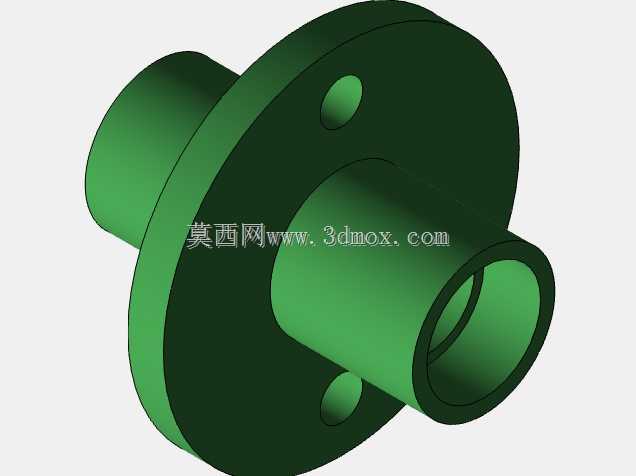

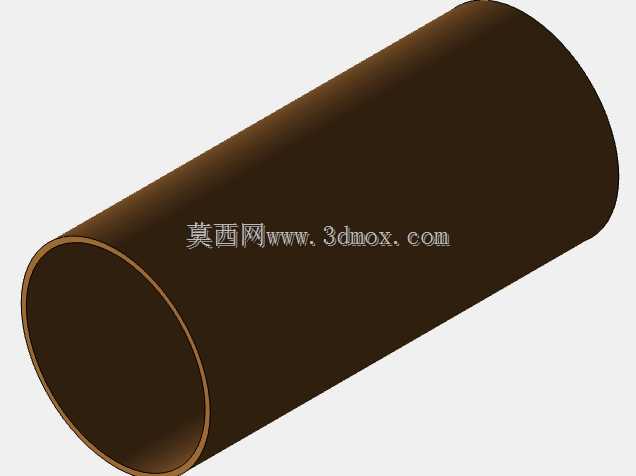

在发动机动力传输与转速调控的配套结构中,这类带法兰的空心轴套是转速传递路径上的关键衔接零件,日常接触的车用动力单元、小型工业内燃机组、固定式发电动力模块的调速机构里,都能见到这类零件的应用场景。它的核心作用是为调速联动杆提供稳定的回转支撑,同时通过法兰端面完成轴向定位,避免轴系在转速波动、负载突变时出现轴向窜动,保证转速信号传递或者调速动作执行的精度,不会因为轴套移位导致调速迟滞、转速失准的问题。从结构设计逻辑来看,整体采用带单边法兰的空心筒体结构,筒体部分为等外径圆柱面,内孔为贯通式光孔,侧壁预留的径向小孔是为了穿装锁紧销或者润滑油路预留的通道,这个小孔的位置经过尺寸链校核,刚好对应内部配合轴的销孔位置,

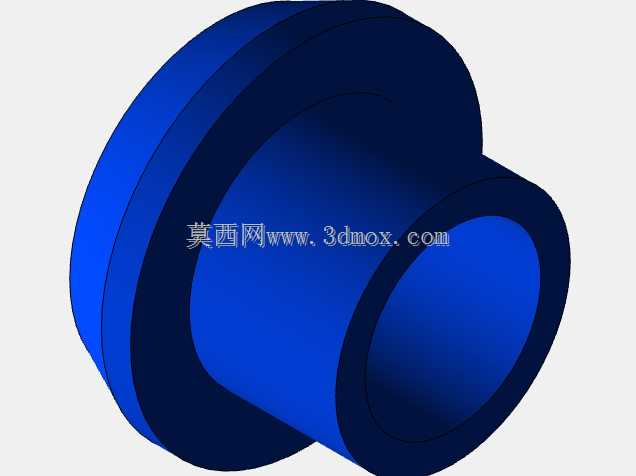

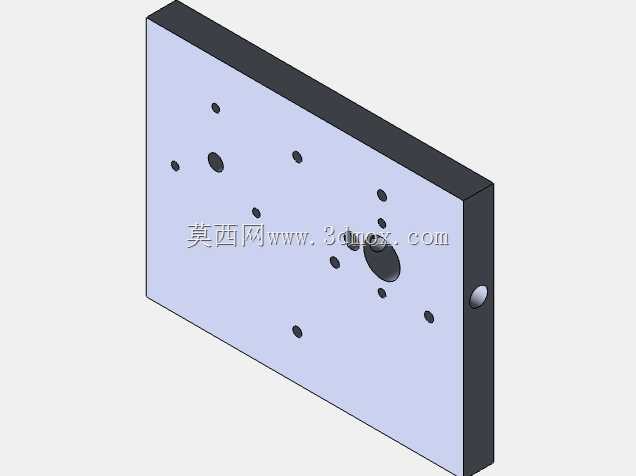

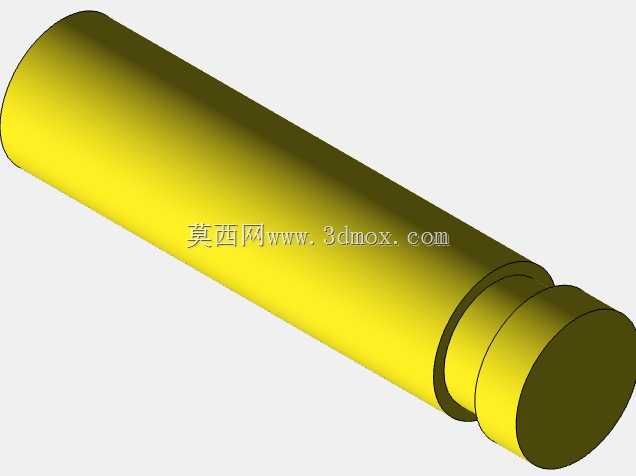

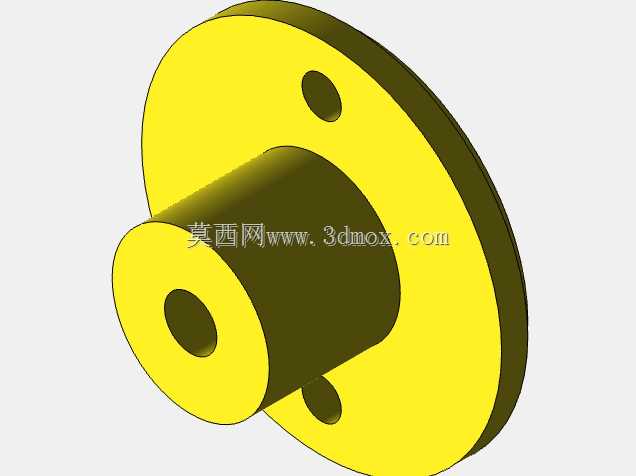

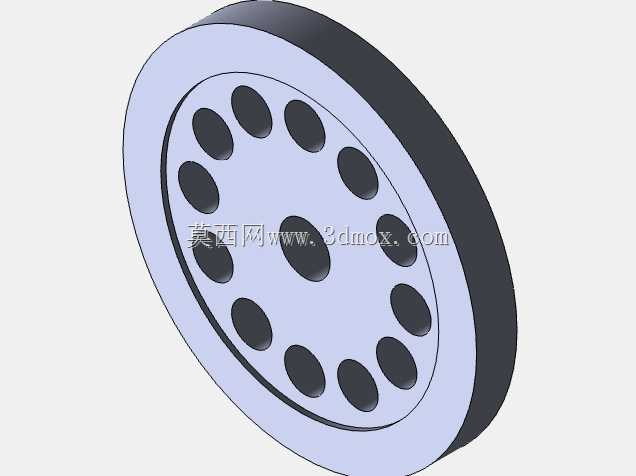

装配时不需要额外做配钻加工,能直接完成销钉压装,减少现场装配的工序时长。法兰端为等厚圆盘结构,外径比筒体外径大出一个台阶,这个台阶面就是安装定位的基准面,装配时法兰端面紧贴安装座的贴合面,通过端面的摩擦力和筒体与安装孔的配合公差完成径向与轴向的双重定位,不需要额外设计轴向限位卡簧或者挡圈,简化了整体安装结构的零件数量。做三维建模的时候,首先要确定的是内孔与配合轴的配合公差,一般选用间隙配合但控制间隙量在0.02mm以内,既保证装配时能顺利推入,又不会因为间隙过大导致回转时出现晃动,影响调速动作的响应速度。筒体的外径与安装座的安装孔采用过渡配合,压装后能保证轴套与安装座之间无相对转动,避免长期运行后轴套在安装孔内打转磨损安装座本体。
法兰的厚度需要根据轴向受力大小核算,一般这类调速机构的轴向受力不大,法兰厚度控制在筒体壁厚的1.5倍左右就能满足强度要求,同时不会占用过多的轴向安装空间。侧壁的径向小孔位置要避开筒体的应力集中区域,距离法兰端面的尺寸要匹配内部轴的销孔位置,建模时要做孔口的倒角处理,避免销钉压装时刮伤孔壁产生铁屑,影响后续的装配精度。从安装边界来看,筒体的长度要略小于安装座的安装孔深度,保证法兰端面能完全贴合安装座表面,不会出现筒体顶到安装孔底部导致法兰贴合不严的问题。法兰的外径要小于安装座上预留的法兰沉孔直径,周边留出足够的扳手操作空间,方便装配时调整角度对齐销孔。内孔的粗糙度要求控制在Ra1.6以内,降低配合轴回转时的摩擦阻力,
减少长期运行后的磨损量,延长零件的更换周期。筒体的外圆粗糙度要求Ra3.2即可,因为是压装到安装孔内,不需要过高的表面精度,能降低加工成本。这类零件一般选用耐磨钢材或者铜合金制作,如果是钢制件需要做表面淬火处理,提高内孔和外圆的耐磨性能,如果是铜合金件则自带自润滑特性,适合转速较高、润滑条件一般的应用场景。在实际选型替换时,首先要核对内孔直径与配合轴的尺寸匹配度,再确认筒体长度、法兰外径、径向小孔的位置尺寸是否符合安装空间要求,避免出现装配干涉的问题。建模过程中要注意所有锐边都做倒钝处理,避免装配时划伤操作人员,同时减少应力集中点,提升零件的抗疲劳强度,应对发动机运行时产生的持续振动工况,不会因为应力集中导致法兰根部出现裂纹。这类轴套虽然是小型结构件,但在调速机构里的作用不可替代,一旦出现磨损松旷,会直接导致发动机转速控制不稳,出现怠速抖动、调速响应滞后的问题,所以设计时的尺寸公差、材料选型、表面处理都要匹配实际的运行工况,不能只做外形建模而忽略工程实际的配合要求。
