双连杆铰接式简易曲柄传动结构

　　这套曲柄连杆结构是平面连杆机构里最基础的传动单元，日常在小型冲压设备的进给端、轻工包装线的间歇推送工位、教学演示用的机构实验台里都能见到它的身影，核心作用是把旋转轴的圆周运动，直接转化为从动端的往复摆动或者直线往复动作，相比齿轮、凸轮传动，它的加工门槛更低，铰接位置的磨损补偿更容易做，低速轻载工况下的运行稳定性足够支撑设备长期运转。

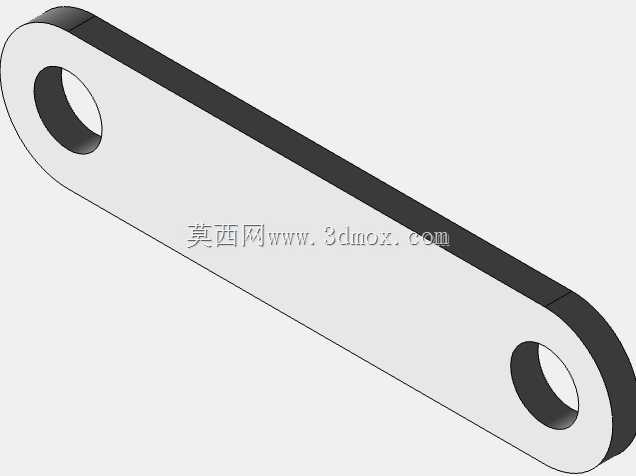

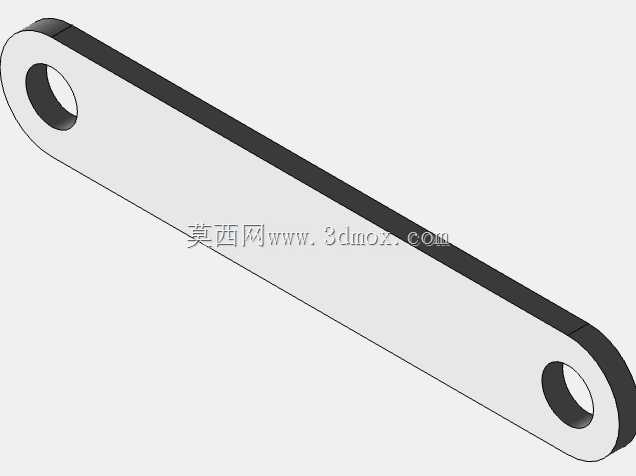

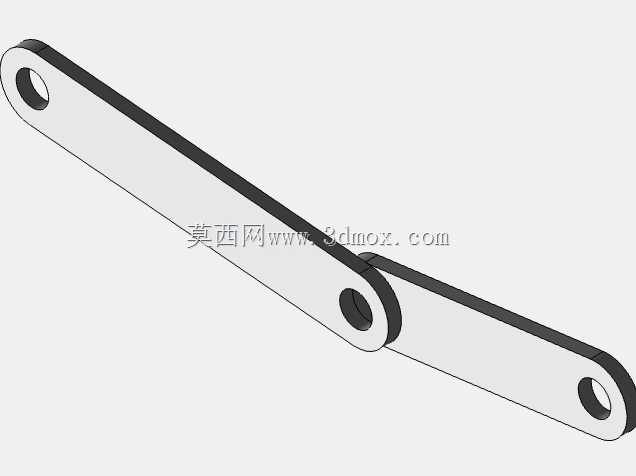

　　设计这套结构的时候，首先要敲定的是两个连杆的长度比例，主动曲柄的回转中心到铰接点的中心距，决定了从动端的行程极限，这里做的是等宽的扁长连杆结构，两个杆身的截面厚度保持一致，铰接位置用的是同规格的销轴孔，安装的时候不需要额外做偏心调整，只要保证三个铰接点的中心轴线完全平行，就能避免运行过程中出现卡滞、别劲的问题。杆身的外形做了圆角过渡处理，没有尖锐的棱角，一方面是避免装配的时候刮伤操作人员，另一方面也能减少杆身在往复摆动过程中的应力集中，尤其是靠近铰接孔的位置，圆角过渡能把交变载荷下的应力峰值降低三成左右，延长零件的疲劳寿命。

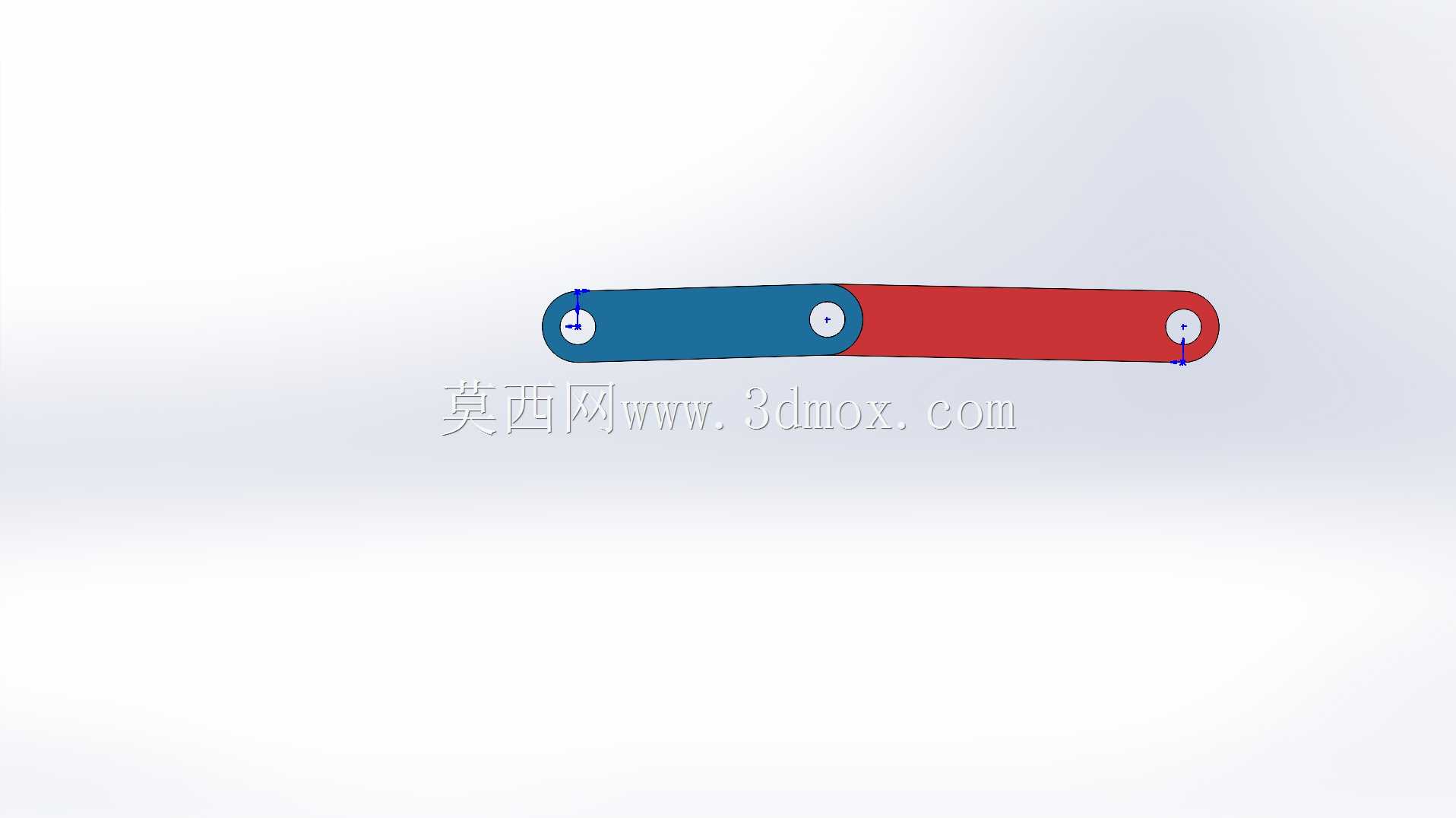

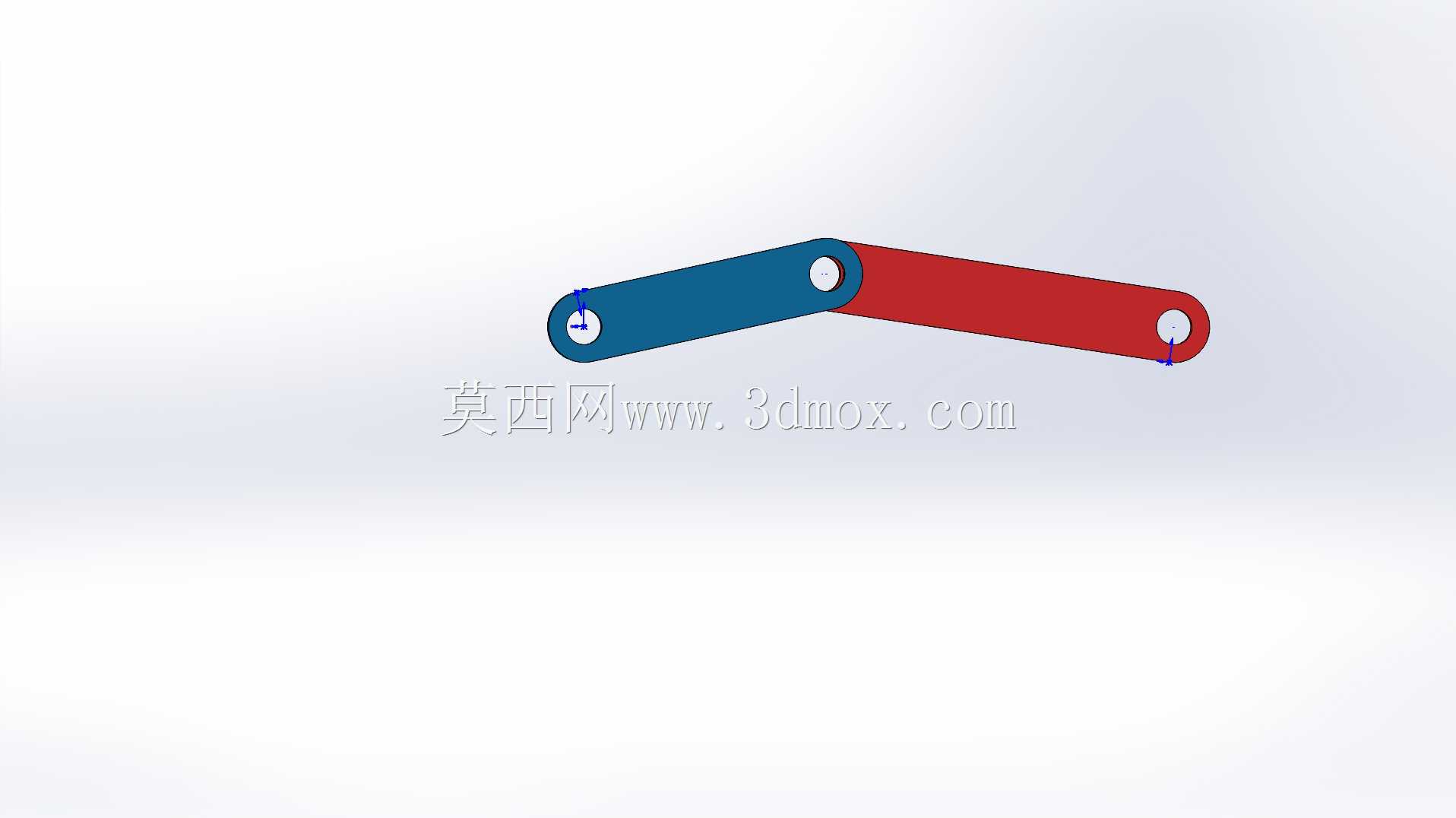

　　从安装边界来看，这套结构的主动端需要和动力输出轴做同轴固定，孔位的公差要选过渡配合，保证动力传递的时候没有回程间隙，从动端的铰接孔需要和执行构件做铰接连接，安装的时候要预留足够的摆动空间，两个连杆展成直线的时候是整个结构的最大外伸尺寸，折叠到最小夹角的时候是最小安装占位，布局设备内部结构的时候，要在两个极限位置之外留出至少5mm的安全间隙，避免杆身摆动的时候和周边的机架、管线发生碰撞。铰接位置的销轴要做轴向定位，用卡簧或者轴端挡圈固定，防止设备运行过程中销轴窜动脱出，造成传动失效。

　　实际应用的时候，这套结构可以根据负载大小调整杆身的材质，轻载教学场景用硬质铝合金或者工程塑料就能满足需求，冲压进给这类有一定冲击负载的场景，要选用45号钢做调质处理，铰接孔的位置可以加装铜套或者自润滑轴承，减少铰接位置的磨损，延长维护周期。设计建模的时候，要先把三个铰接点的运动轨迹做仿真验证，确认从动端的行程、摆动角度符合工位的动作要求，再去细化杆身的外形和安装孔位，避免做完结构之后发现动作行程不匹配，需要反复调整杆长参数。另外要注意，这套结构的传动角在运行过程中是不断变化的，当主动曲柄和从动连杆处于共线位置的时候，传动角处于最小值，这时候要保证最小传动角大于许用值，不然会出现机构锁死或者驱动力矩骤增的问题，建模的时候可以通过运动仿真模块实时监测传动角的变化，调整杆长比例把最小传动角控制在合理范围内，保证机构运行顺畅。杆身的表面不需要做特殊的处理，普通的发黑或者喷塑就能满足防锈需求，铰接配合面要做一定的粗糙度要求，保证销轴转动的时候没有卡顿，整体结构没有多余的复杂零件，拆装维护都很方便，适合用在各类对传动精度要求不是极高、追求低成本高可靠性的低速传动工位上。
