阶梯嵌套式几何块体结构造型设计

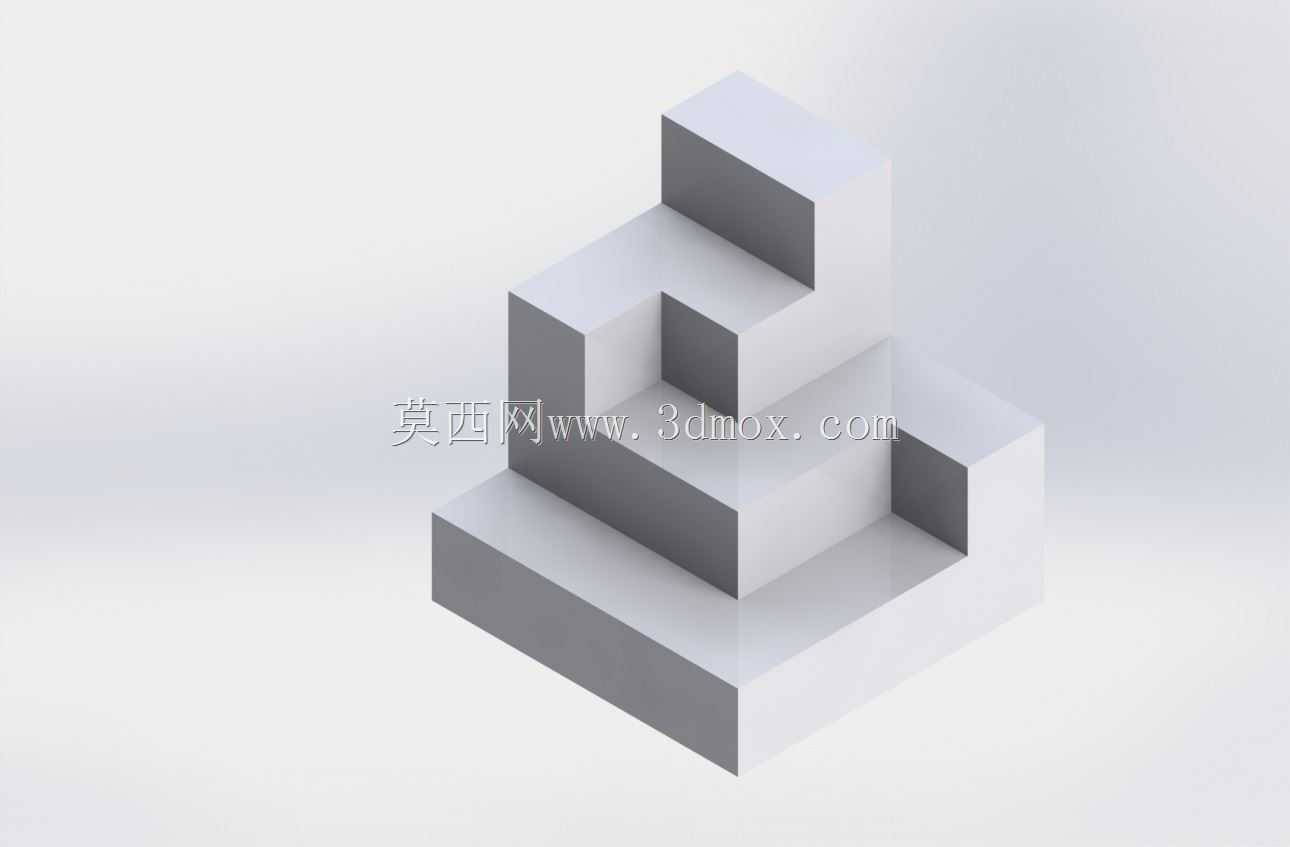

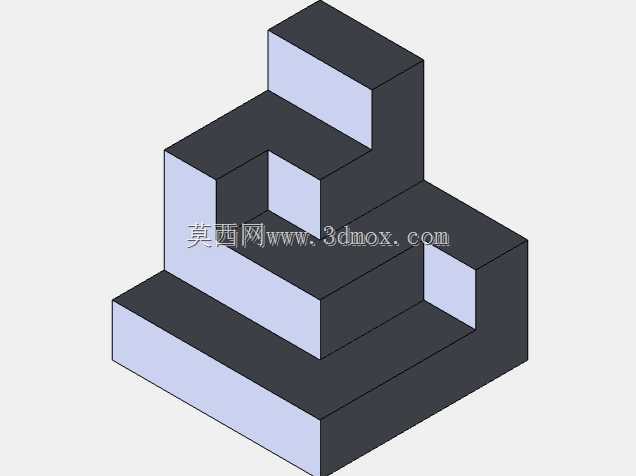

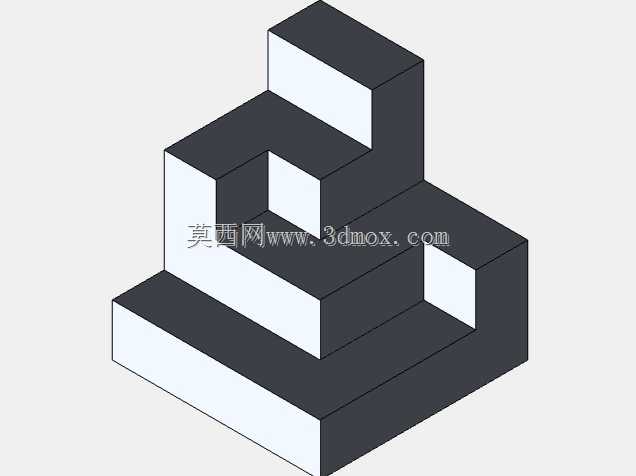

　　在非标工装的定位支撑模块设计、教学演示用几何构型教具开发、小型设备的减震垫脚结构选型过程中，这类阶梯嵌套式的块体结构有着非常广泛的落地场景。不同于常规的实心支撑块，该结构采用三层递进式的阶梯布局，每一层块体都向内缩进固定尺寸，同时在每层的对角位置预留内凹的嵌合槽，这种设计首先解决了多层堆叠时的定位问题——不需要额外加装定位销，上下相邻的同规格块体就可以通过凹槽与凸台的配合实现快速嵌合，堆叠过程中不会出现横向滑移，在教学场景下用来演示空间几何的层级关系、等距缩进的构型逻辑时，学生可以直接通过实物拼接理解三维空间的位置约束，不需要额外借助辅助教具。从结构受力的角度来看，这种中空嵌套的设计相比同外形尺寸的实心块，重量降低了近40%，

　　同时因为每层的壁厚保持均匀，竖直方向的承压能力并没有出现明显下降，在作为小型自动化设备的垫高支撑脚使用时，可以根据设备的实际安装高度需求，选择对应层数的块体直接放置，不需要额外切割加工垫块，大幅缩短现场安装调试的周期。设计过程中首先确定了整体的等轴测比例基准，所有块体的棱边都做了极小的倒角处理，避免尖锐棱边在搬运安装过程中造成划伤，同时也消除了3D打印或者铣削加工时的应力集中点，防止块体在承受竖直载荷时出现棱边崩裂的问题。每层内凹槽的尺寸与上一层块体的外轮廓保持0.2mm的间隙配合，这个间隙值既保证了拼接时的顺畅度，不会因为加工公差导致块体无法嵌合，也避免了间隙过大造成拼接后晃动的问题。安装边界方面，该结构的底面为完整的正方形平面，

　　不需要额外设计安装孔位，直接放置在平整的安装面即可保持稳定，如果需要固定在设备台面上，也可以在最底层块体的侧面预留螺纹孔位，通过紧定螺钉实现与安装面的固定，不会破坏整体的外观一致性。在工业设计的原型验证阶段，这类结构也常被用来做产品的层级造型参考，比如小型桌面收纳装置的分层结构、文创产品的立体摆件构型，都可以基于这个基础块体结构做衍生设计，通过调整每层的缩进距离、凹槽的深度，就可以演变出不同视觉效果的造型，不需要重新搭建基础的几何框架。从加工工艺的角度考量，该结构无论是采用数控铣削加工实体材料，还是采用FDM3D打印制作原型，都不需要添加额外的支撑结构，所有的内凹结构都处于45度的自支撑角度范围内，

　　加工过程中不会出现悬垂结构变形的问题，加工完成后只需要去除少量的毛刺就可以直接使用，后期维护也非常方便，因为结构没有复杂的曲面或者细小的易损结构，长时间承受载荷也不会出现结构变形，表面如果出现磨损也可以直接通过铣削加工修复平面，不需要整体更换。在做空间构型的建模练习时，这类结构也是非常好的练习案例，建模过程中需要严格保证每层的尺寸公差、配合间隙的一致性，同时要兼顾壁厚均匀性，避免出现局部壁厚过薄导致的结构强度不足问题，很多刚接触三维建模的设计人员容易在这类阶梯嵌套结构上出现尺寸链计算错误，导致上下层无法配合，实际建模时需要以底面为基准，逐层向上做拉伸切除，每完成一层的特征绘制就做一次干涉检查，确保所有配合面的间隙值保持在设计范围内，最终的成品才能满足实际使用的装配需求。
