等距视错觉立体几何块结构设计

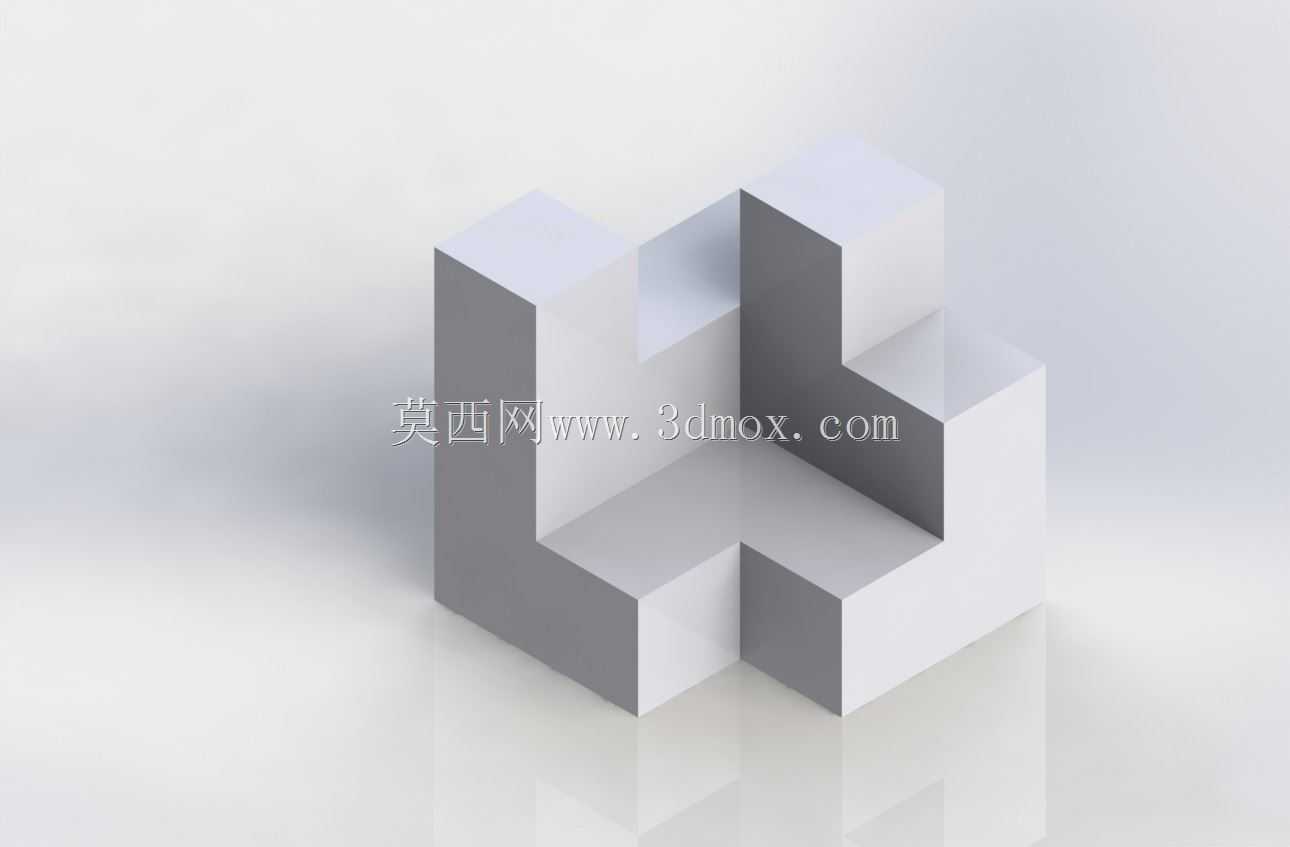

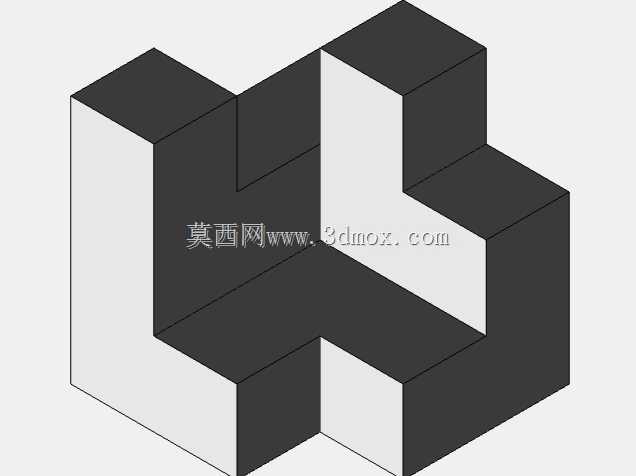

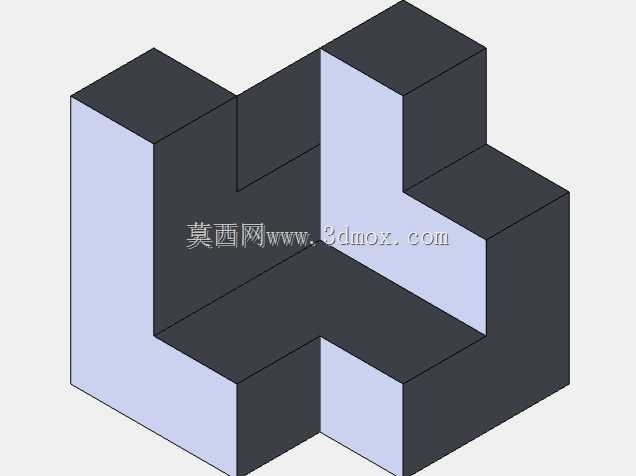

　　这类等距视错觉立体几何块结构，常被应用在工业产品的外观验证、空间结构教学演示、文创产品结构打样以及机械防护装饰构件的前期设计环节中。从实际工程视角来看，该结构的核心设计逻辑是利用等轴测视角下的视觉透视差，在固定观测角度下形成违背常规空间认知的视觉效果，同时其本身的实体结构完全符合三维实体建模的拓扑要求，不存在破面、非流形等建模错误，可直接用于3D打印验证、注塑模具开模前的结构校核。

　　在结构设计思路上，该构件所有块体的拼接面均采用90度垂直衔接，相邻块体的壁厚保持均匀，最小壁厚控制在3mm以上，满足常规FDM3D打印的最小壁厚要求，也适配ABS、PLA等常见工程塑料的注塑成型壁厚规范。所有棱边均做了0.5mm的圆角过渡处理，避免应力集中导致的构件开裂，同时消除锐边带来的装配划伤风险。构件的整体外轮廓在正交投影下为100mm×100mm×100mm的正立方体边界，安装基准面设置在构件底部，预留了4个M3的螺纹安装孔，孔位距边缘距离为10mm，可直接适配标准的工业铝型材安装槽位，也可通过M3螺栓固定在常规的工作台面板、设备装饰面板上。

　　从实际用途来看，该结构除了作为创意展示构件外，还可作为机器视觉检测的标准标定块，利用其固定角度下的视错觉特征，验证工业相机的透视校正算法精度，也可作为工业设计专业的空间结构教学模型，帮助学习者理解等轴测投影与三维实体结构的对应关系。在设备装饰场景中，该构件可作为自动化设备的操作面板装饰件、工业展台的展示标识构件，其规整的安装边界可直接嵌入设备面板的预留槽位，不需要额外设计转接安装结构。

　　建模过程中，所有特征均采用拉伸、布尔运算的基础建模方式完成，没有使用复杂的曲面特征，特征树层级清晰，所有拉伸特征的草图均为封闭轮廓，不存在开放草图导致的特征失败问题。构件的所有配合面均设置了0.1mm的装配间隙，若需要拆分打印后拼接，可直接在拼接面涂抹工业粘合剂完成组装，不需要额外做配合面的二次加工。在结构强度校核层面，该构件采用实体填充结构时，可承受50N的垂直静载荷，满足常规装饰构件、教学演示件的强度要求，若作为承重装饰构件使用，可在内部设置加强筋结构，在不改变外轮廓尺寸的前提下提升整体结构强度，加强筋的厚度设置为1.5mm，与外壁的衔接处做圆角过渡，避免注塑过程中出现缩痕问题。

　　在安装边界的设计上，除了底部的螺纹安装孔外，构件的背面也预留了2mm深度的挂装槽，可适配常规的墙面挂装扣件，满足壁挂展示的安装需求。挂装槽的位置设置在构件重心的垂直线上，挂装后不会出现倾斜问题，槽宽设置为5mm，可适配市面上常见的尼龙挂扣、金属挂片。整个构件的所有外露面均为平面，没有复杂的曲面结构，后期做表面处理时，可直接采用喷砂、阳极氧化、喷漆等常规工艺，不需要做特殊的工装夹具来固定构件，降低了后期加工的成本与难度。
