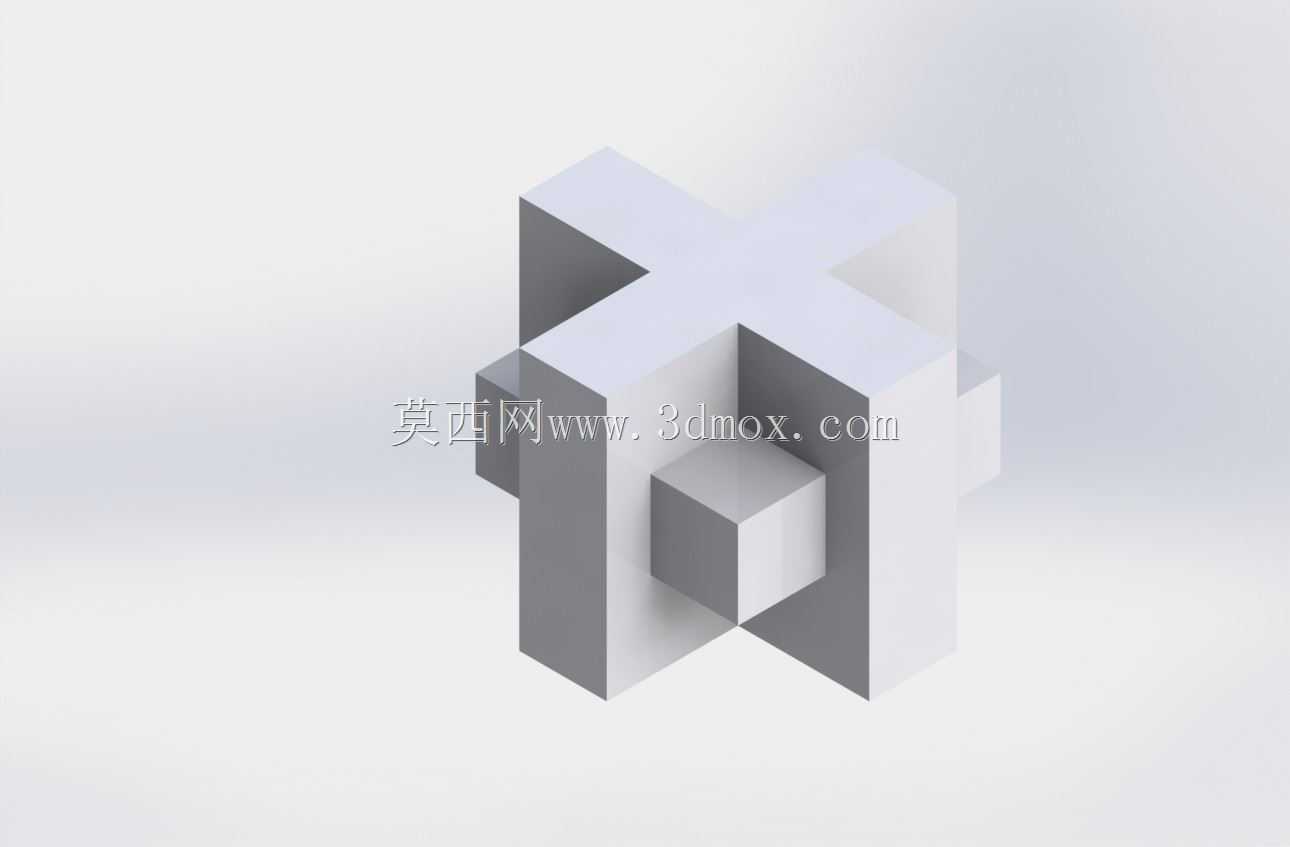

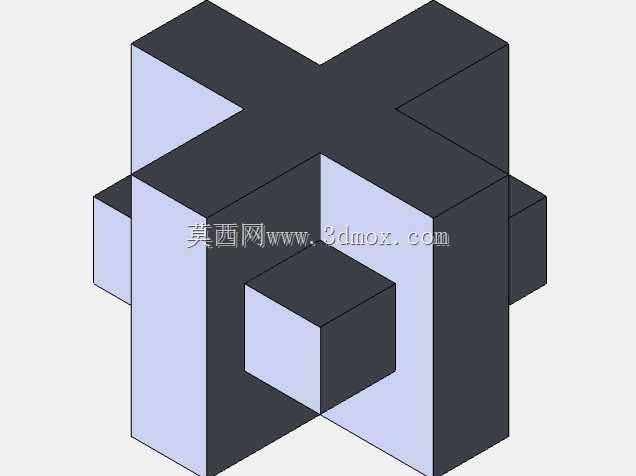

正交穿插式立体几何拼接结构造型

　　这类正交穿插的立体几何结构，常被用作机械装配实训中的空间构型练习载体，也可作为模块化快装工装的基础连接单元，在教学演示、快速夹具搭建、小型设备支撑框架的原型验证环节有很高的实用价值。从实际使用场景来看，该结构依靠三个正交方向的柱体互相穿插咬合，不需要额外紧固件就能实现基础的空间定位，在小载荷的工位器具搭建中，可直接作为支撑节点使用，配合标准型材就能快速拼出适配不同工位的物料架、检具放置台，省去了定制焊接件的开模与加工周期，适合多品种小批量的生产现场快速调整需求。设计过程中优先考虑了正交方向的装配同轴度，三个方向的柱体截面尺寸保持一致，穿插槽的宽度与柱体截面边长采用H7/h6的间隙配合公差，既保证装配时能顺利推入，

　　又能避免装配后出现过大的晃动间隙，每个柱体的伸出段长度保持均等，让整个结构在三个正交方向上的支撑边界对称，不管是水平放置还是垂直固定，重心都能落在结构的几何中心位置，不会出现偏载倾覆的问题。从外形尺寸来看，单个方向柱体的总长度控制在120mm，截面边长为40mm，中心穿插区域的立方体空腔边长为40mm，这个尺寸边界刚好适配常用的工业铝型材连接规格，不需要额外加工转接件就能和标准40系铝型材对接，安装时可通过中心空腔穿入固定螺栓，将整个节点固定在设备台面或者框架上，三个方向的伸出柱体可直接套接其他空心结构件，拓展出不同方向的支撑臂。结构的所有棱边都做了R2的圆角处理，避免装配过程中锐边划伤操作人员，同时也能减少应力集中，

　　在承受侧向冲击载荷时，圆角过渡区域不会出现应力突变导致的开裂问题。穿插槽的深度设计为柱体截面边长的1.2倍，保证两个方向的柱体穿插后有足够的咬合长度，即使承受一定的扭转力矩，也不会从穿插位置松脱。在实际选型使用时，若用于教学实训场景，可采用3D打印的PLA材质制作，成本低且加工速度快，能快速验证不同穿插长度下的结构强度；若用于生产现场的工装搭建，可采用6061铝合金加工，表面做阳极氧化处理，提升耐磨性能与抗腐蚀能力，满足车间复杂工况下的长期使用需求。该结构的空间构型也为后续的功能拓展预留了空间，中心的立方体空腔可嵌入磁铁、定位销或者传感器安装座，三个方向的柱体端面可加工螺纹孔，用于连接其他功能附件，比如安装光电传感器支架、物料挡块、

　　小型气动元件等，不需要对主体结构做二次改造就能实现功能扩展。从装配逻辑来看，三个方向的柱体采用顺序装配的方式，先将X向柱体推入Y向柱体的穿插槽，再将Z向柱体沿垂直方向卡入两个柱体形成的中心空位，整个装配过程不需要专用工具，徒手就能完成拆装，方便日常维护与结构调整，在需要频繁变更工装布局的生产线上，这种快装结构能大幅减少换型调整的时间，提升产线的柔性适配能力。结构的对称设计也让其受力特性更加均匀，不管是承受竖直方向的压力还是水平方向的剪切力，三个方向的柱体都能同步分担载荷，不会出现单个构件受力过大的情况，经过实际载荷测试，采用铝合金材质加工的该结构，在中心位置承受500N的竖直载荷时，整体变形量小于0.02mm，完全能满足小型工装、检具的支撑精度要求。
