高精度一寸内螺纹铜制球阀结构设计

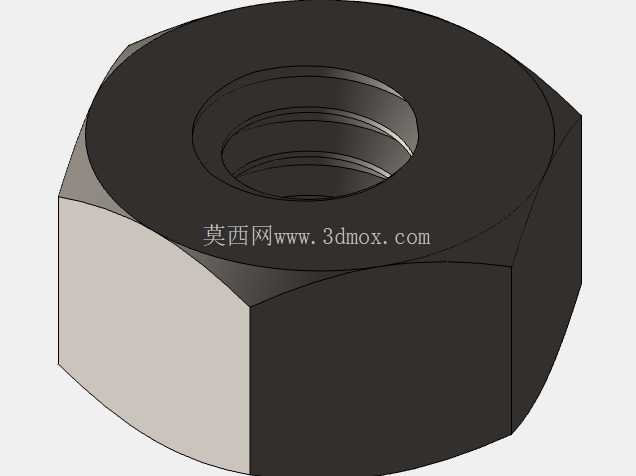

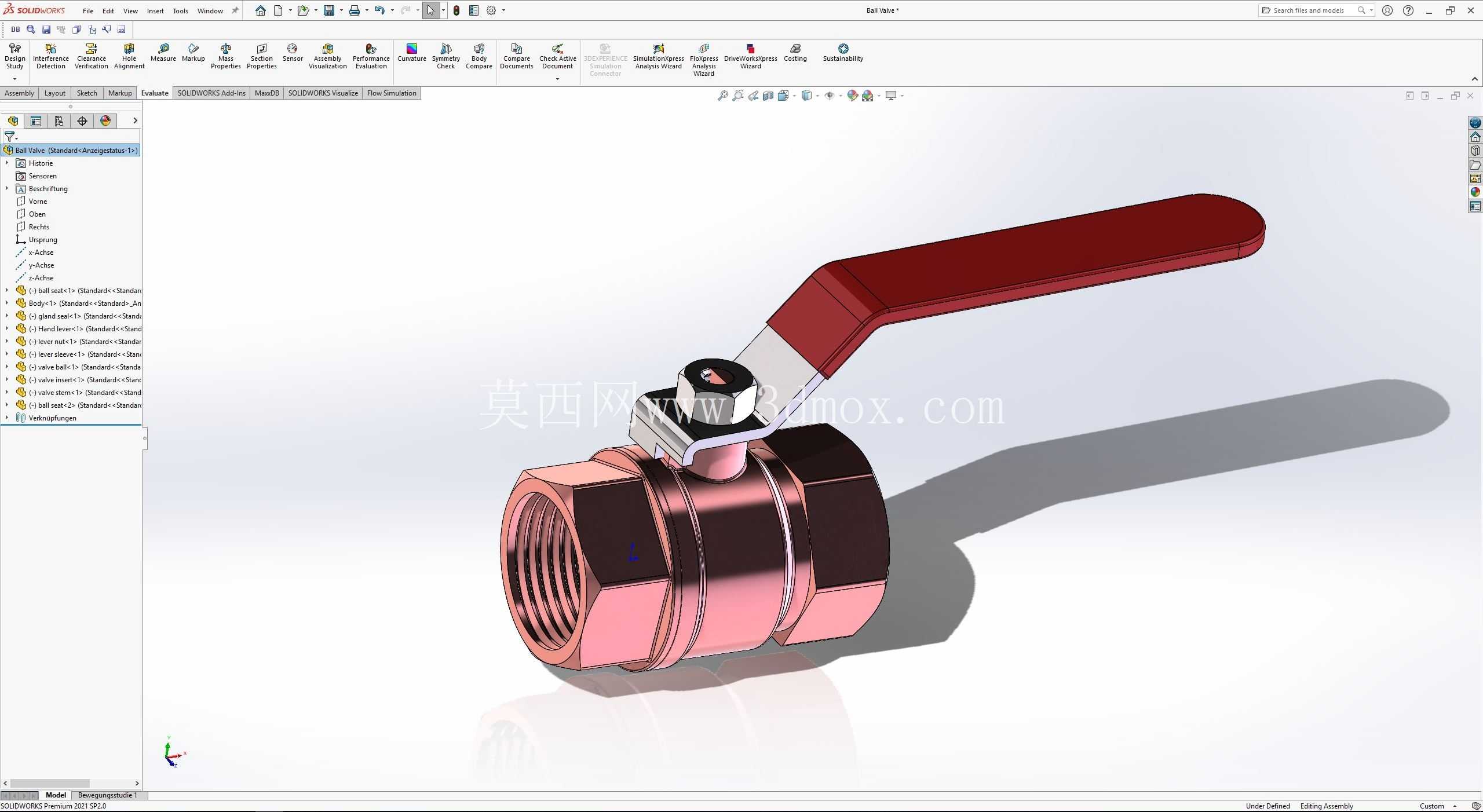

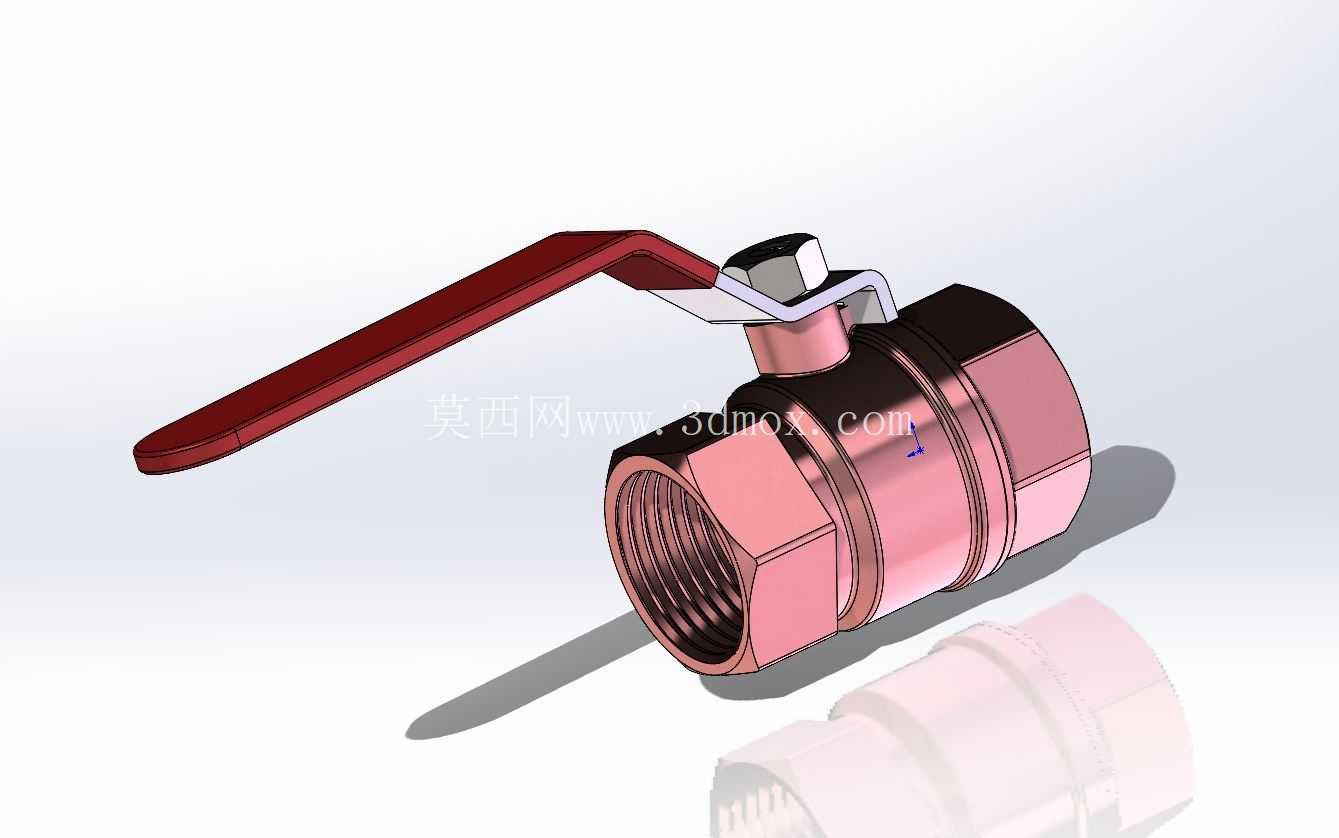

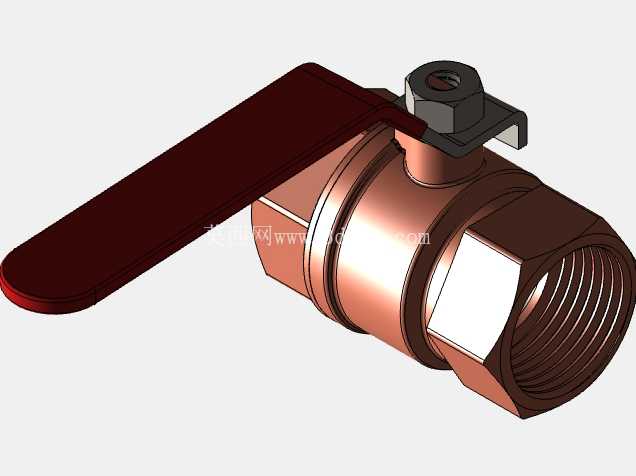

　　在民用给排水、暖通循环、小型工业流体输送、设备冷却回路等诸多场景里，一寸通径的手动球阀都是管路系统里出镜率极高的通断控制元件，这类阀门的核心优势在于流阻极低、全开状态下介质通流无明显截流，且开关行程仅需90度旋转，操作便捷，密封可靠性远优于同通径的截止阀、闸阀类产品。这款25.4mm通径的球阀结构，完全按照实际工业级铜球阀的实物测绘参数搭建，完整还原了阀体、阀杆、手柄、密封件等全部核心部件的装配关系，没有做任何简化省略，不管是做管路系统的装配干涉校验，还是做流体控制模块的方案演示，都能直接复用，不需要再额外补画缺失结构。

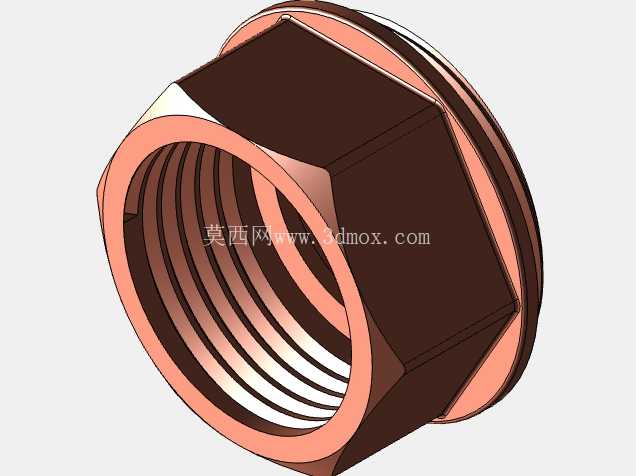

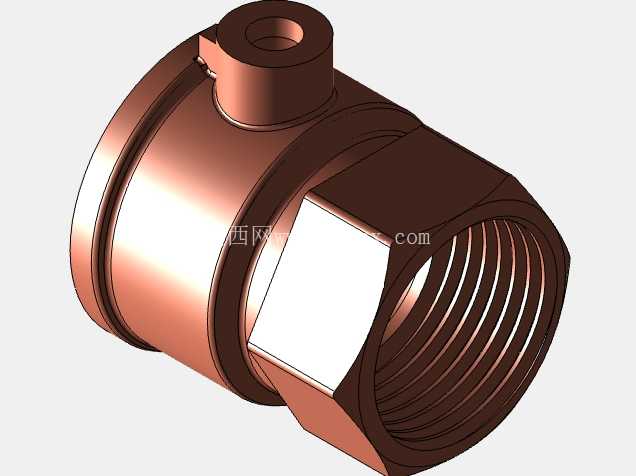

　　从实际应用的角度看，一寸通径对应的是常规DN25的管路规格，适配国内绝大多数民用供水支管、小型设备循环水支路、低压气动系统的主通回路，这类铜制球阀通常采用锻造黄铜阀体，内螺纹连接形式不需要额外焊接法兰，现场安装只需要配合生料带或者密封胶就能完成管路对接，安装边界非常友好，不需要预留太大的操作空间。模型里还原的阀体两端内螺纹为标准G1管螺纹，螺纹牙型、有效旋合长度都和实际量产产品一致，在做整机装配的时候，可以直接和对应的外螺纹接头做配合校验，不会出现螺纹旋合长度不匹配、密封面位置错位的问题。

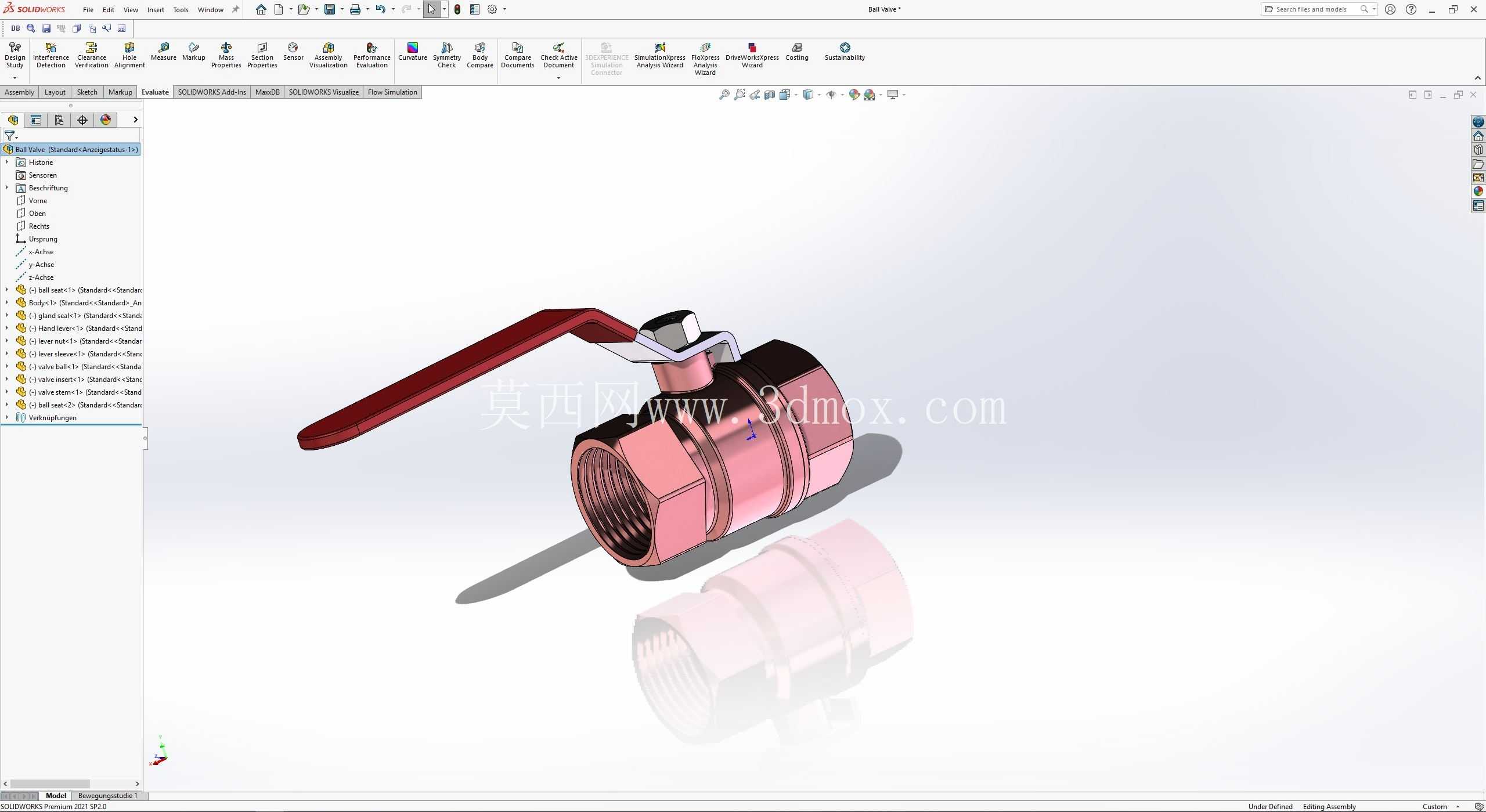

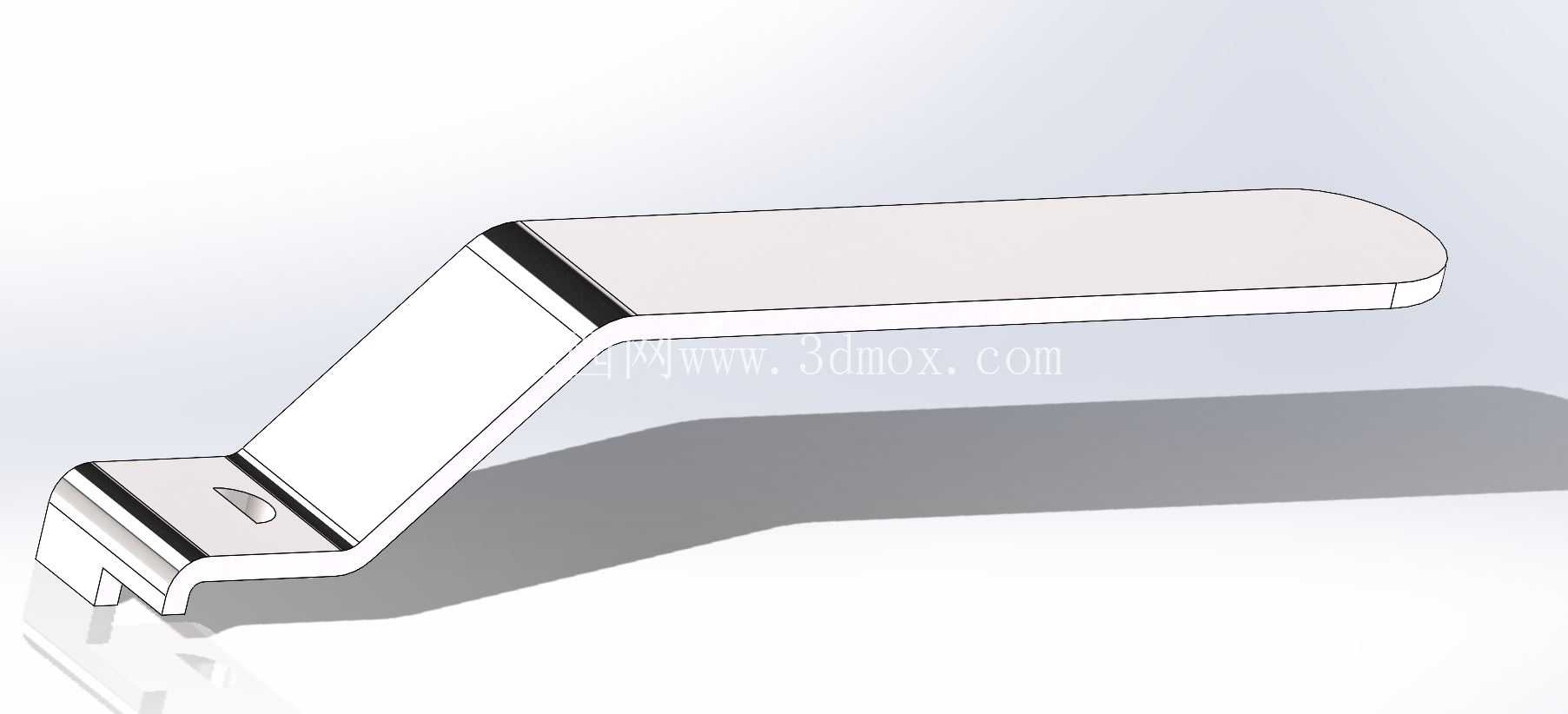

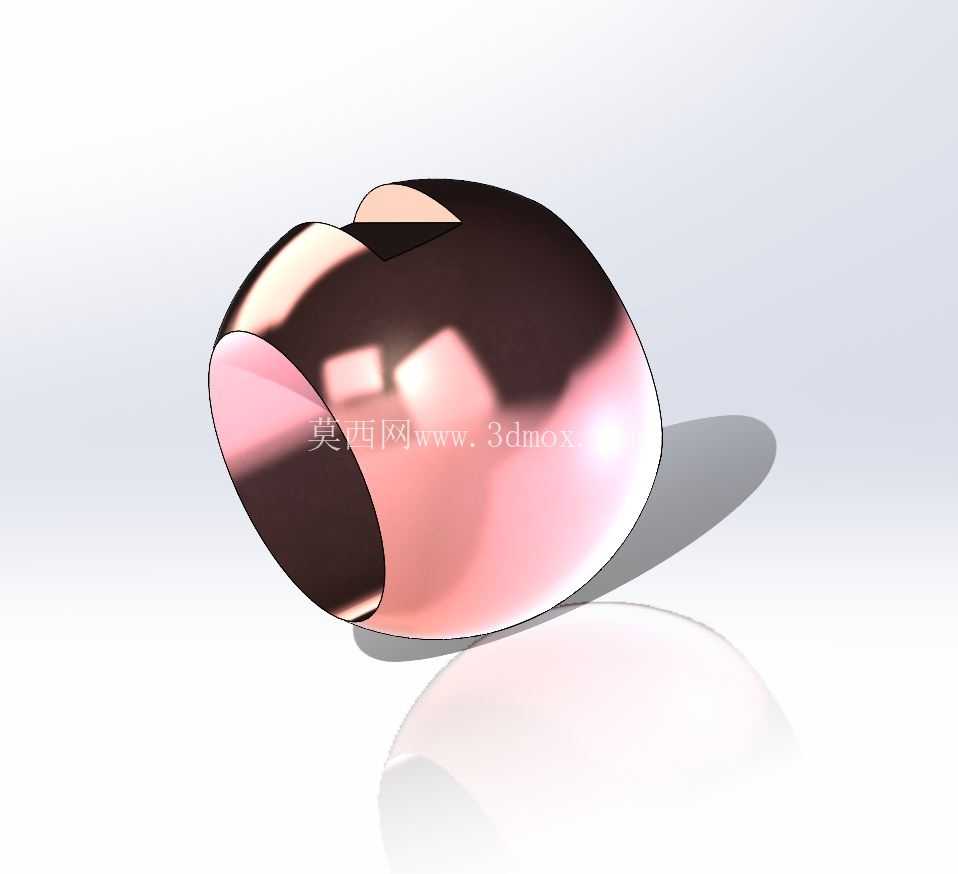

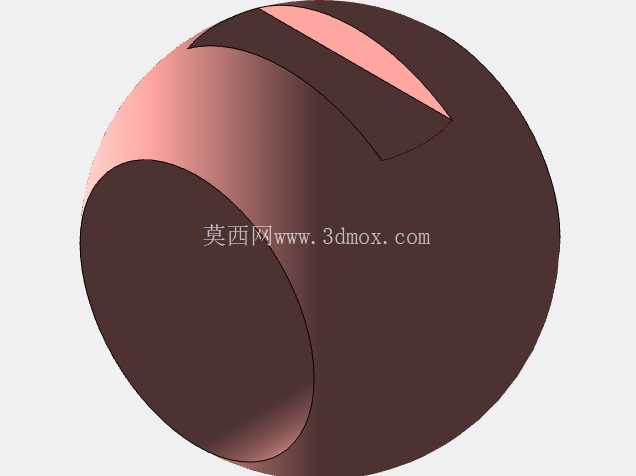

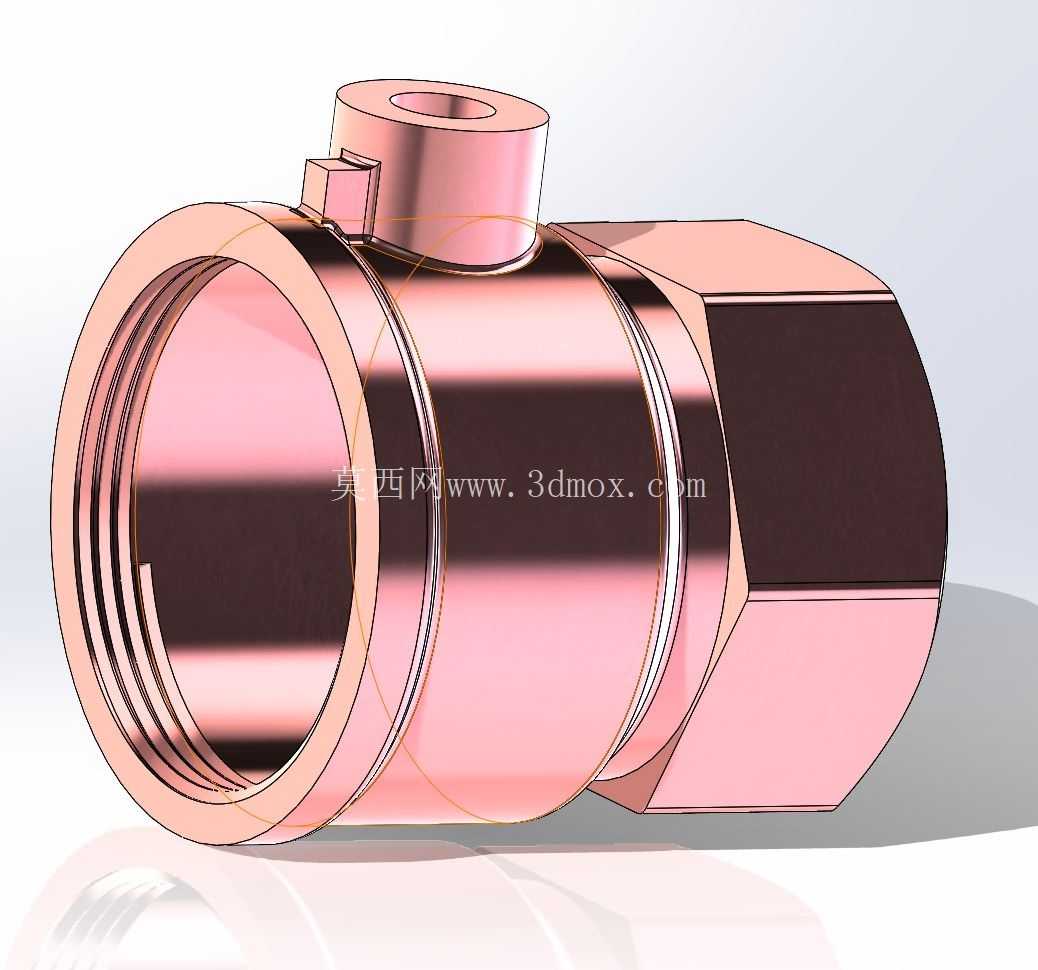

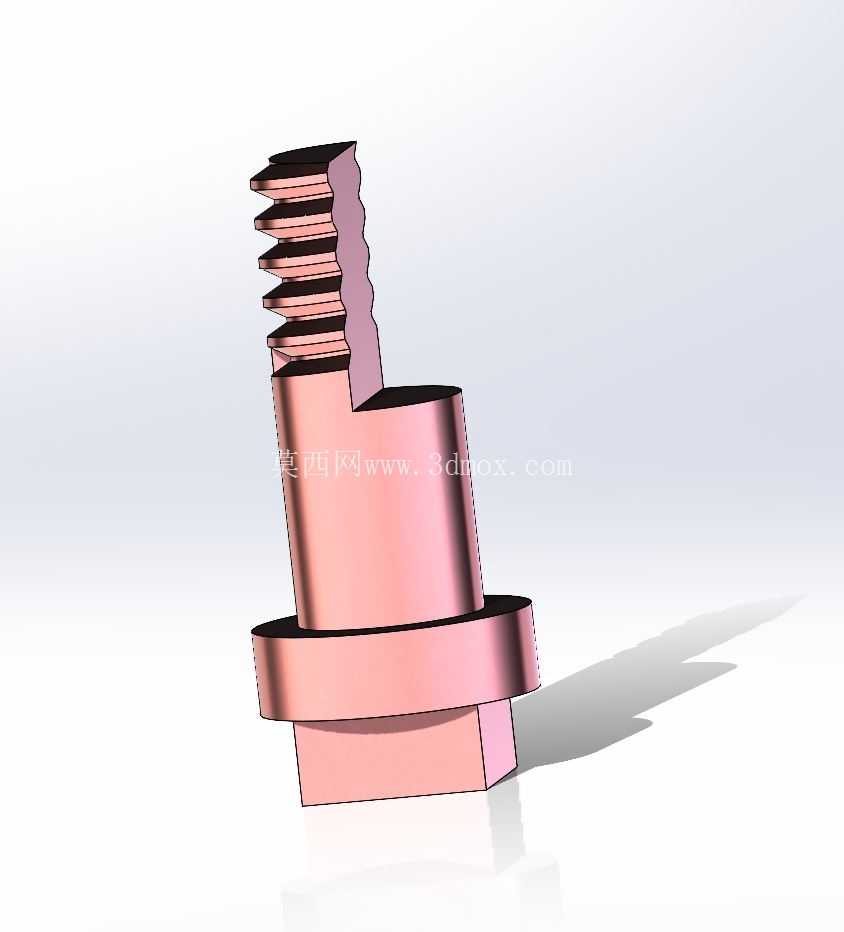

　　设计思路上，这款球阀采用的是浮动球密封结构，球体在介质压力作用下会向出口侧密封座微移，压紧密封件实现零泄漏，这种结构的好处是低压工况下密封性能稳定，加工装配难度适中，是小通径铜球阀最常用的结构方案。模型里单独做了分解视图的结构表达，能清晰看到阀杆和球体的配合卡槽、手柄和阀杆的扁位连接结构、阀体中口的密封压合位置，对于刚接触阀门设计的结构工程师来说，可以直观理解手动球阀的装配逻辑：阀杆从阀体内部穿入，避免阀杆受压飞出的风险，手柄通过扁位带动阀杆旋转，阀杆端部的扁榫卡入球体顶部的槽内，带动球体做90度回转，实现通流和截断的切换。

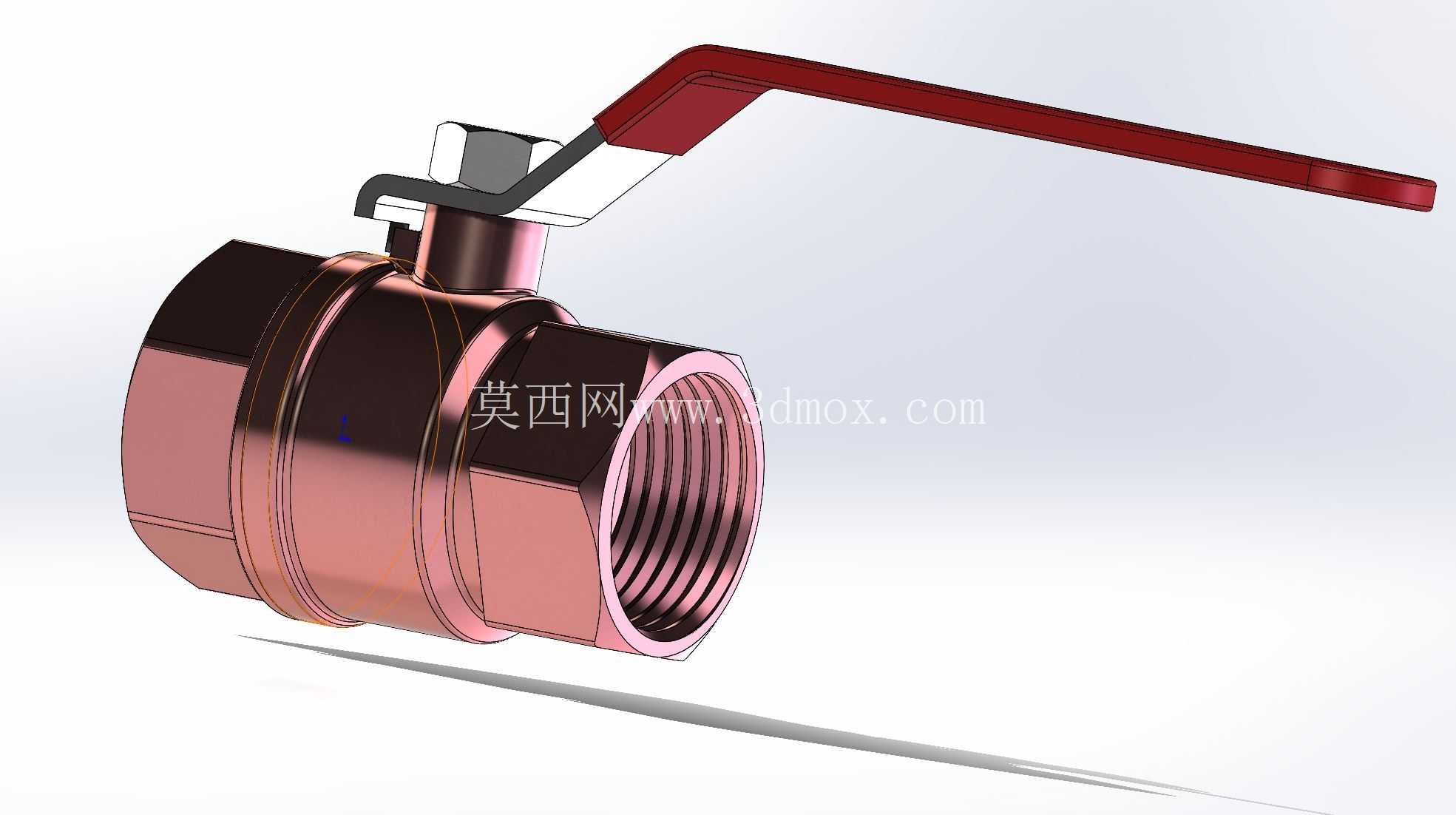

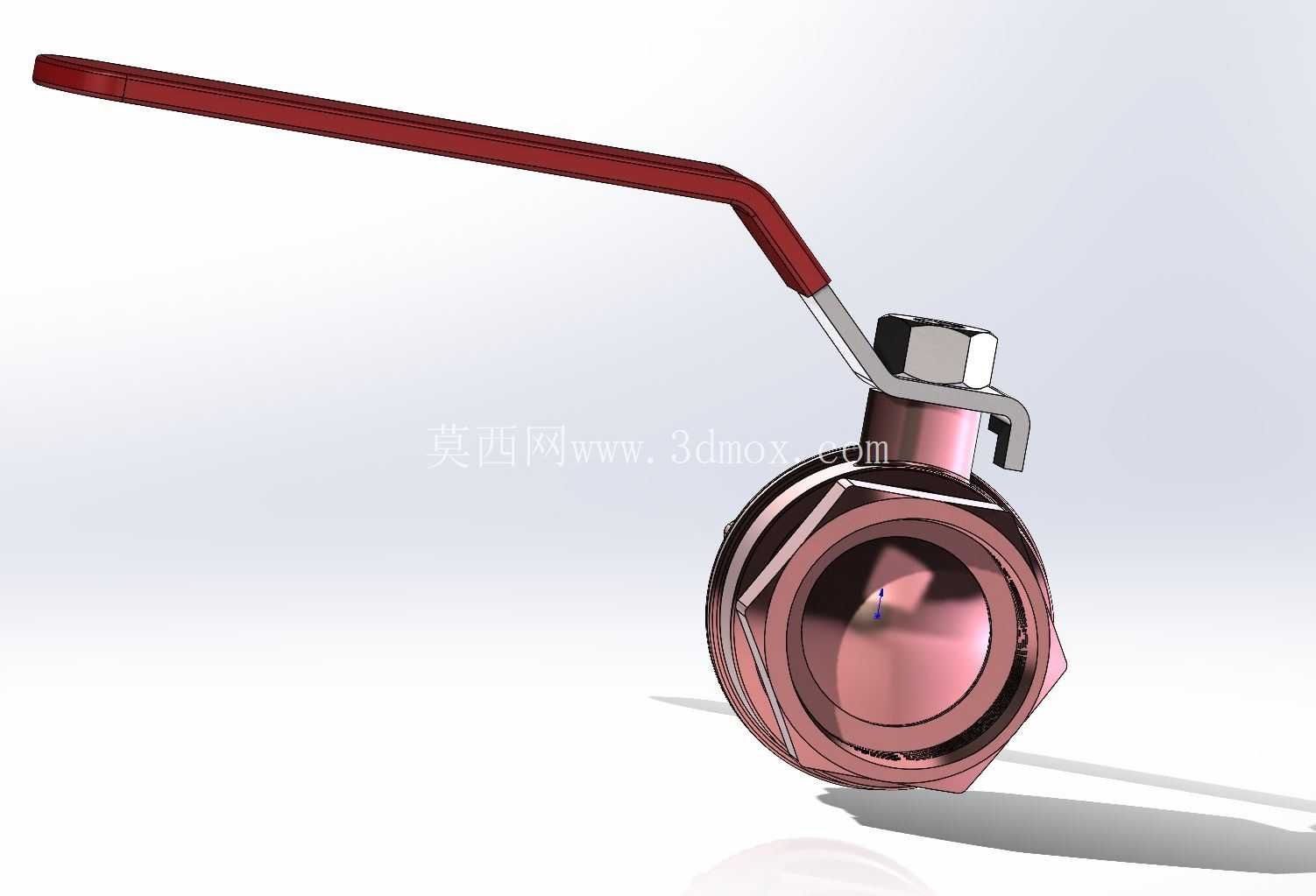

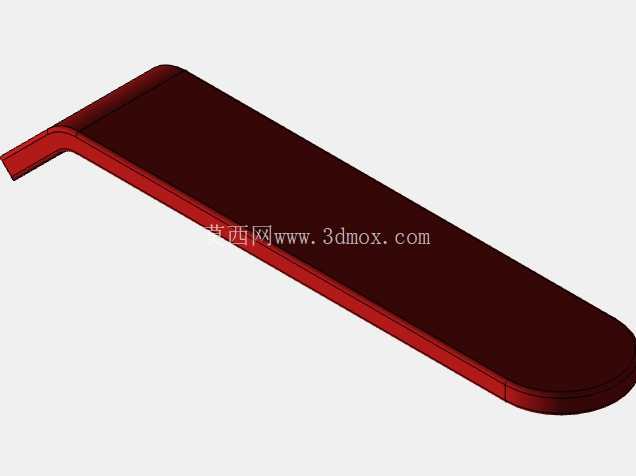

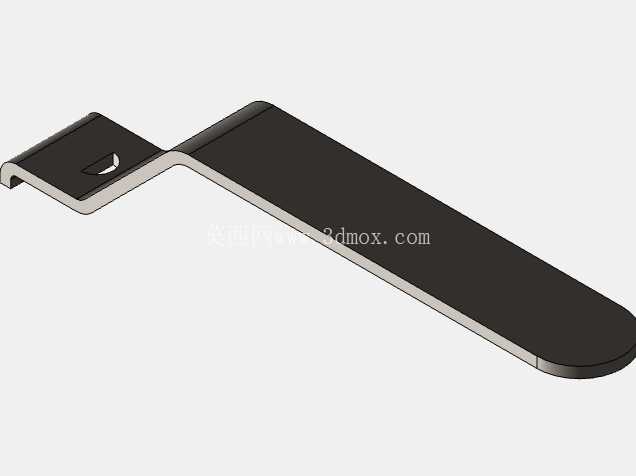

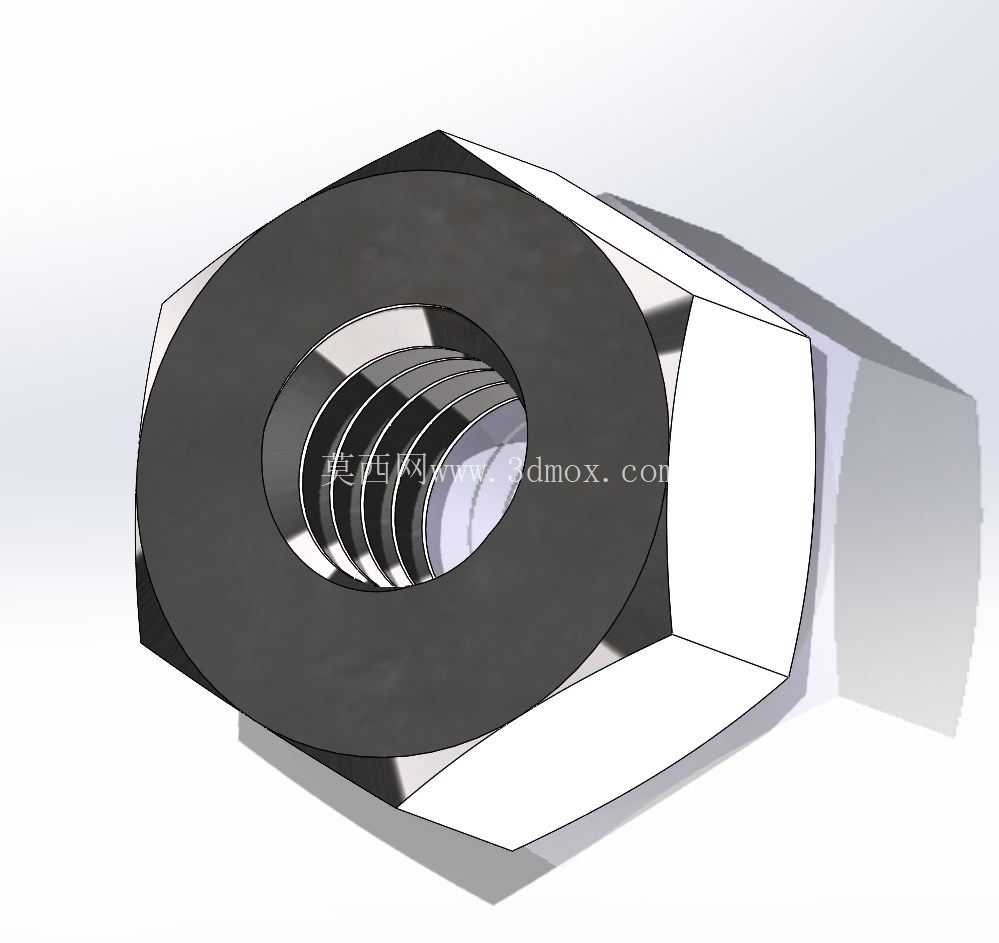

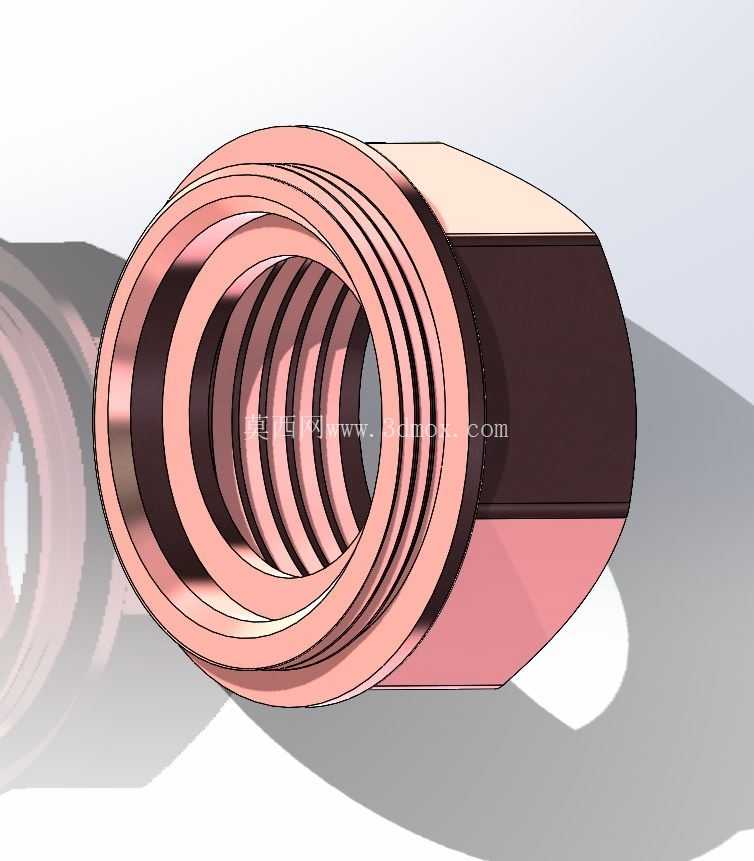

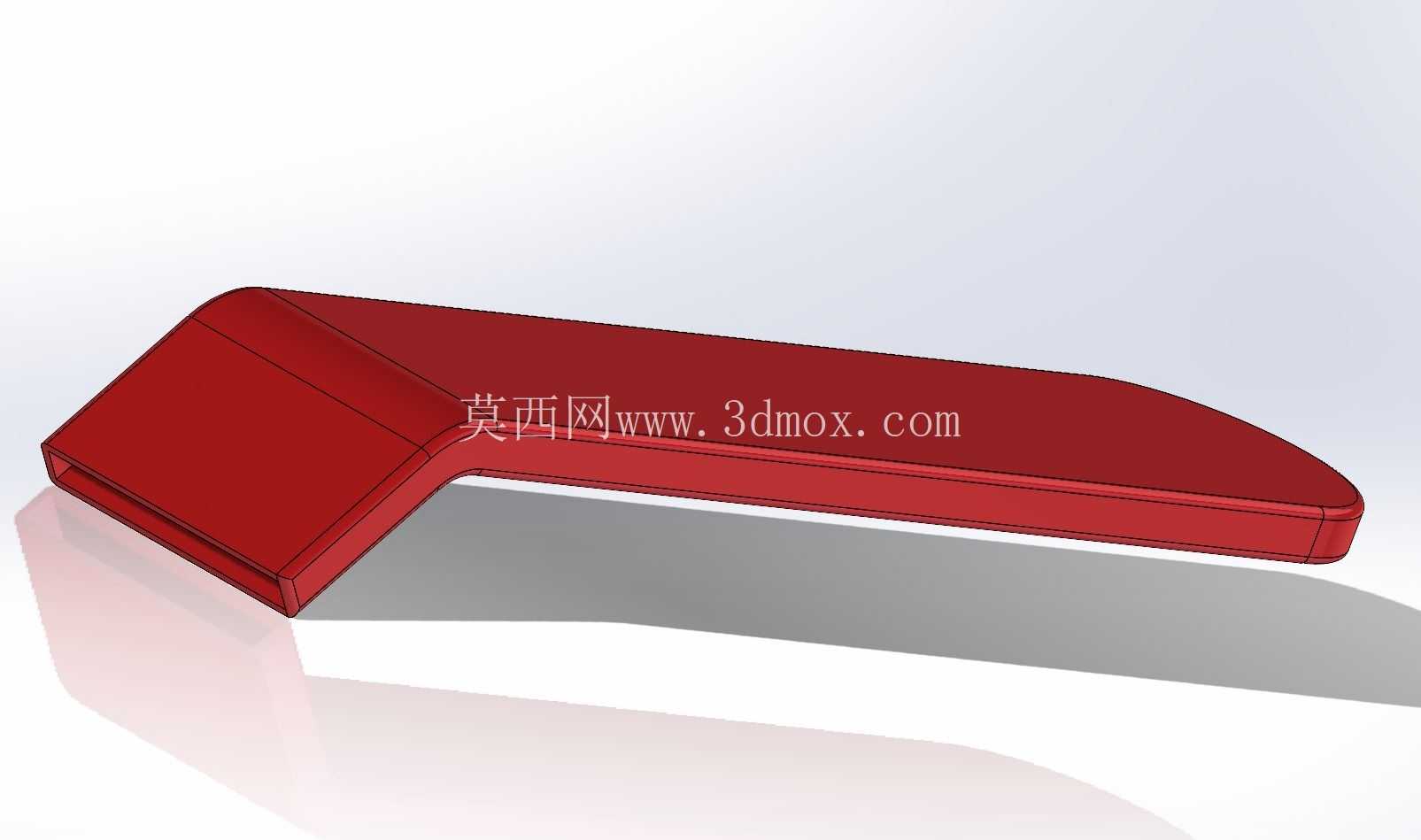

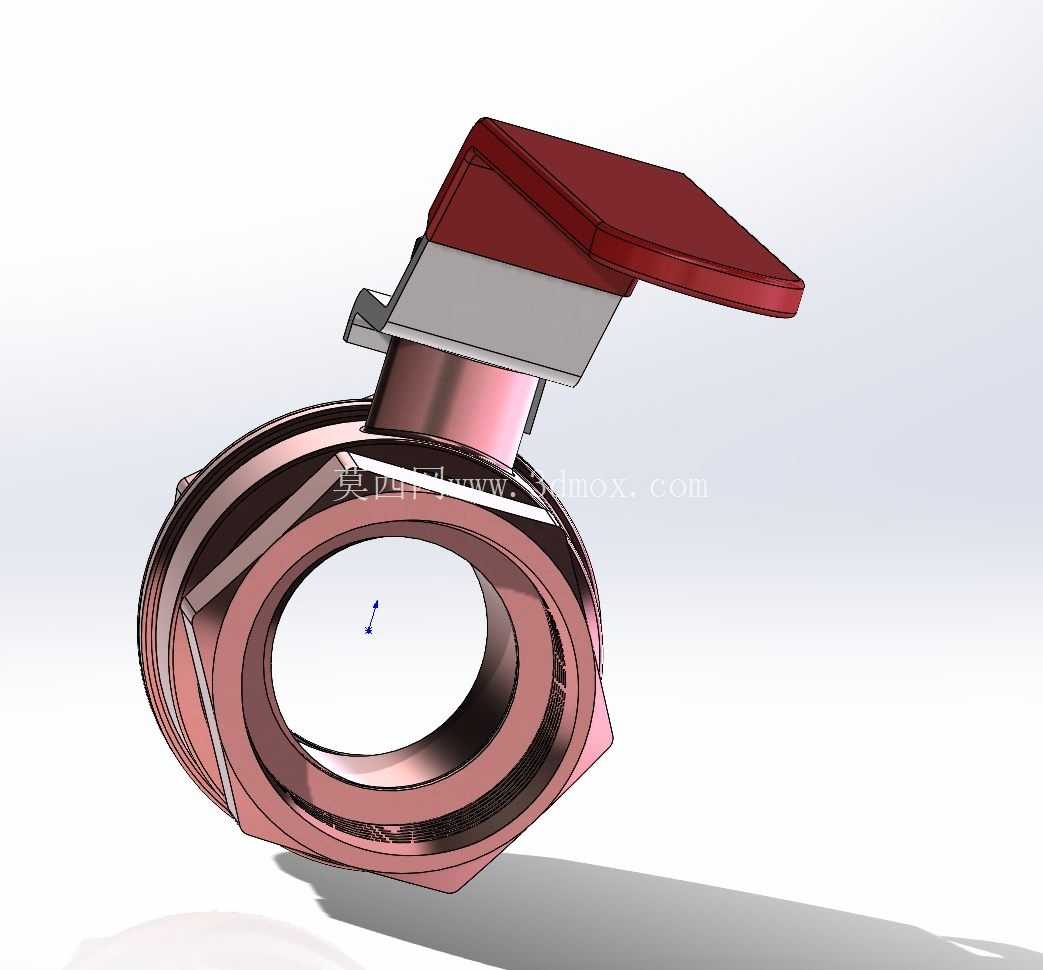

　　从安装尺寸来看，这款球阀的阀体总长、两端内螺纹的中心距、手柄全开和全关状态下的旋转半径都严格按照实物尺寸还原，在做管路布局的时候，可以准确核算安装空间：手柄全开时沿管路轴向延伸，需要预留的操作空间不会超出阀体外径太多，全关时手柄垂直于管路轴向，这个状态下的外伸尺寸是管路布局时需要重点避让的边界，模型里手柄的旋转角度做了限位约束，和实际产品的90度开关限位完全一致，不会出现过转的问题。另外，阀体表面的滚花、六角拆装位的结构也都做了还原，实际安装时可以用管钳或者活动扳手卡住阀体六角位拧紧，不需要担心扳手位打滑的问题，这些细节结构在做装配工艺模拟的时候都能用到。

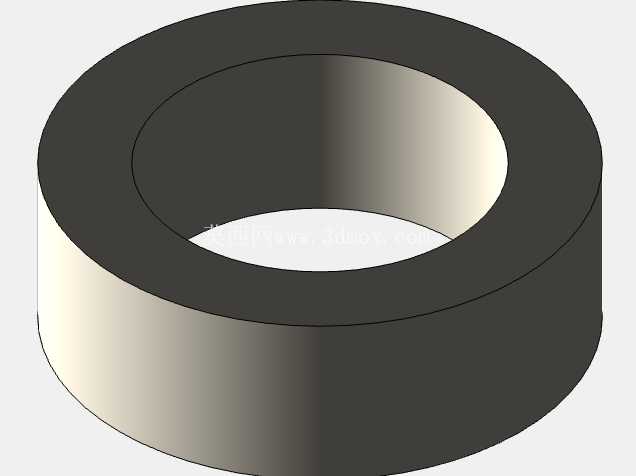

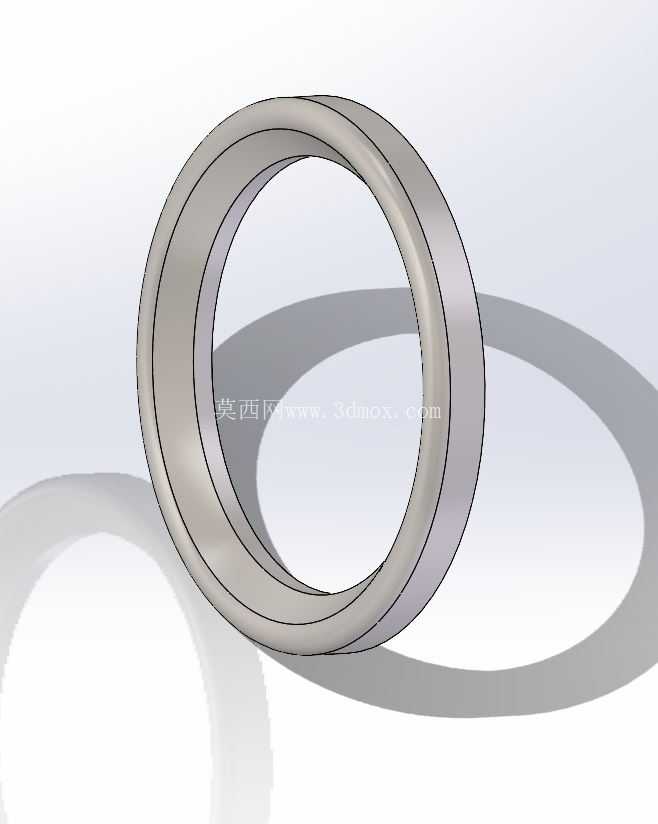

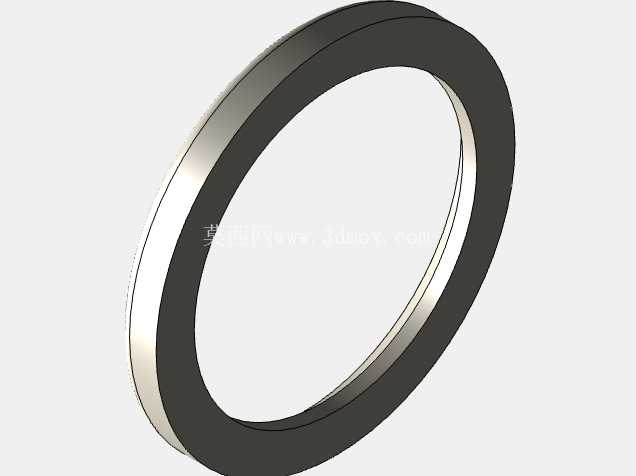

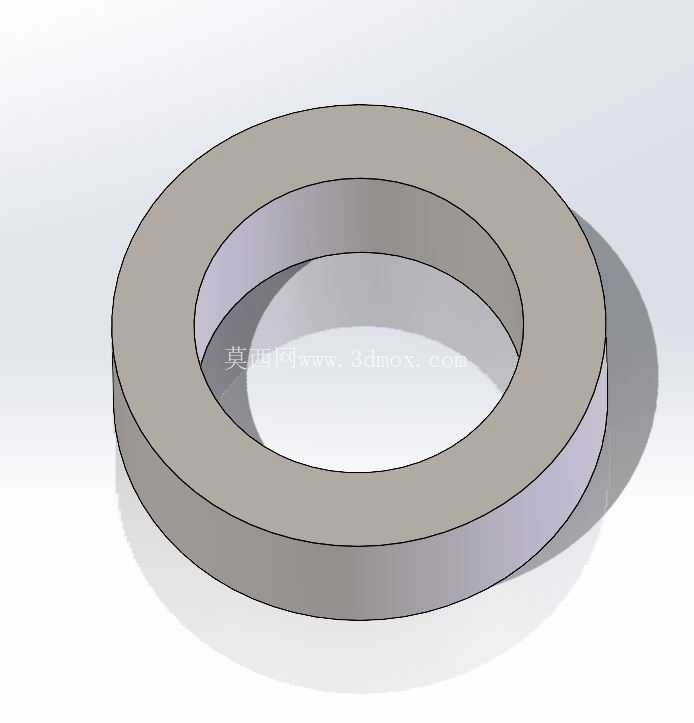

　　很多工程师在做管路系统三维建模的时候，往往会忽略阀门的细节结构，用简化的方块代替，等到实际装配的时候才会发现手柄和周边管路、设备部件干涉，或者螺纹连接位置不对，这款完整的球阀模型可以直接嵌入到整体管路装配里，所有配合面、安装边界都和实物一致，能有效减少后期设计变更的概率。另外，模型里的密封件位置、压盖结构都做了准确表达，在做阀门拆解维修模拟、密封件选型替换的时候，也能直接参考对应的结构尺寸，不需要再反复测绘实物。对于流体控制系统的方案展示来说，高精度的阀门模型也能提升整体方案的呈现效果，不会因为模型过于粗糙显得方案不够专业。
