DN15内外丝蝶形手柄小型铜球阀

　　这款DN15规格的小型球阀，是民用给排水、小型气动回路、家装燃气支路、小型液压控制回路里极为常见的截流元件，日常在户内自来水支管、净水器进水端、小型空压机出气支路、燃气热水器进气段都能见到它的身影，核心作用是通过90度的手柄旋转，快速实现管路介质的通断控制，相比闸阀、截止阀，它的启闭行程极短，操作力矩小，全开状态下流道通畅，压损极低，不会在阀腔内部形成明显的介质滞留区，对清水、压缩空气、低压燃气、轻质液压油这类洁净介质的适配性很强。

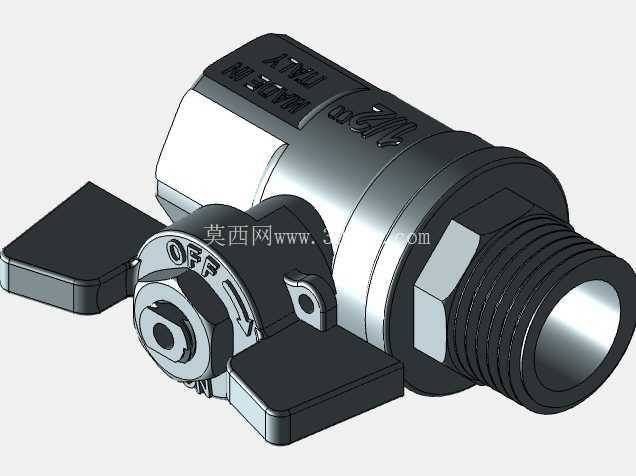

　　从结构设计逻辑来看，这款阀采用了浮动式球芯结构，球芯为精磨铜质镀镍处理，表面粗糙度控制在Ra0.8以下，和两侧的聚四氟乙烯阀座紧密贴合，低压状态下依靠介质压力推动球芯压紧出口侧阀座实现密封，高压下阀座受压形变补偿密封间隙，在0.05MPa到1.6MPa的常规工作压力区间内都能保持可靠的密封性能，不会出现内漏问题。手柄采用蝶形双翼结构，相比传统长手柄，它的操作空间需求更小，在管路排布密集、周边安装间隙不足的场景下，不需要太大的扳动空间就能完成启闭操作，手柄和阀杆之间采用扁方定位加顶部锁紧螺母固定，长期操作不会出现手柄打滑、空转的问题，阀杆处设置了两道O型密封圈，从结构上避免了阀杆位置的外漏风险，即使长期频繁操作，密封件的磨损量也能控制在极低水平。

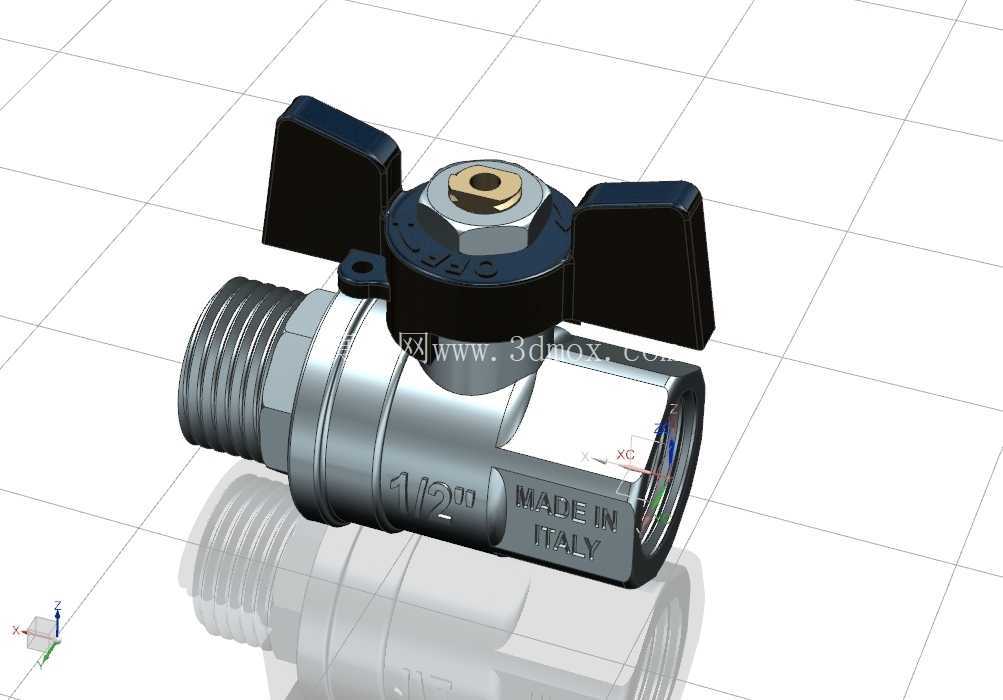

　　连接形式上采用一端外丝、一端内丝的组合设计，公称通径严格匹配DN15的管路标准，外丝端为G1/2管螺纹，内丝端同样适配G1/2外螺纹接头，安装时不需要额外配置转换接头，就能直接对接常规的4分水管、气管、燃气波纹管，安装边界上，阀身主体的六角结构尺寸适配24号开口扳手，安装时可以直接卡住六角位施加扭矩，不会损伤阀身镀层，整体长度控制在50mm以内，最大外径28mm，加上蝶形手柄的总高度也仅为42mm，在狭小的设备夹层、橱柜内部管路排布时，不会因为阀体尺寸过大出现安装干涉。流道设计上采用全通径结构，球芯的通孔直径和管路通径基本一致，介质通过时不会出现明显的节流效应，不会因为阀件的存在造成管路流量损失，也不容易在阀腔内部积存杂质，降低了长期使用后杂质卡涩球芯导致密封失效的概率。

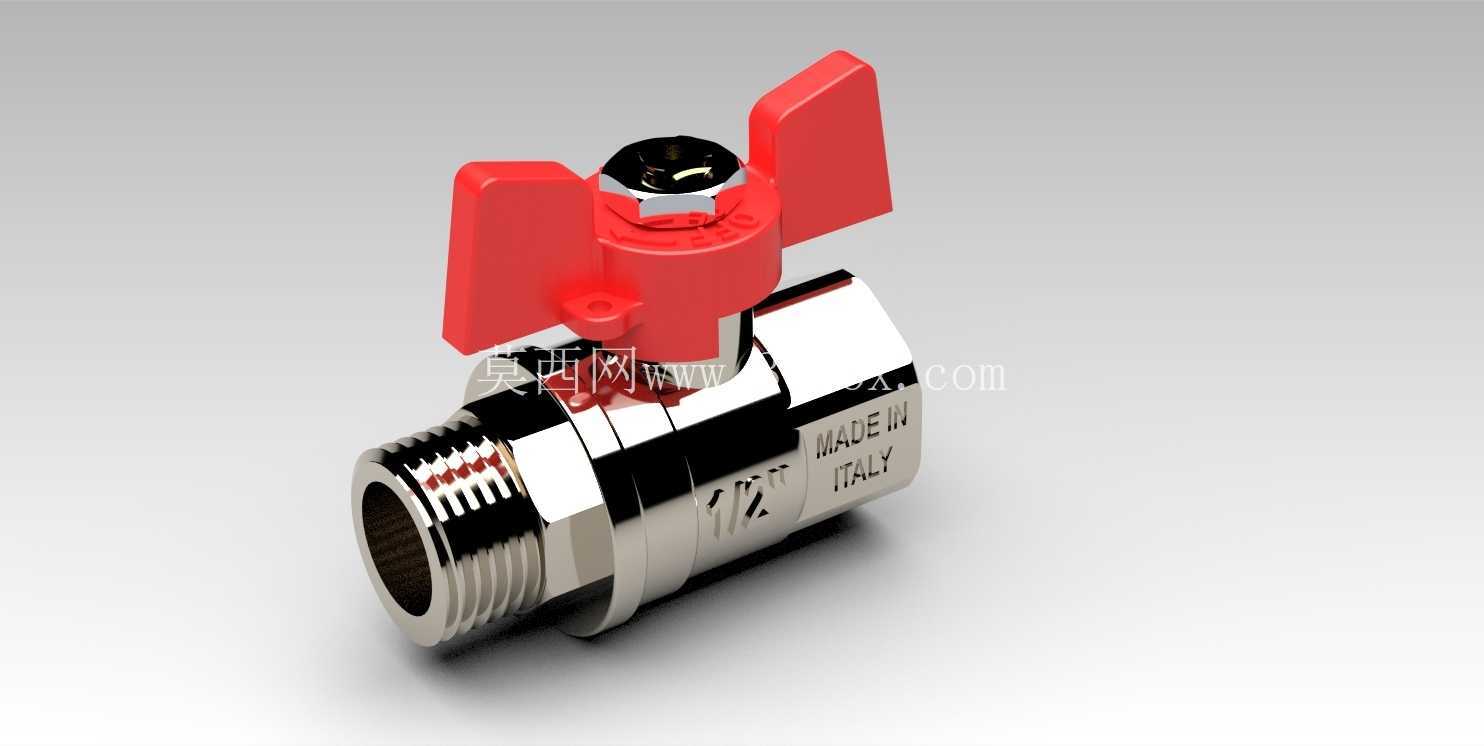

　　在实际选型应用中，这款阀的适用介质温度范围在-10℃到120℃之间，常温清水、无腐蚀性压缩空气、家用天然气、低压液压油都可以适配，不适合用于强酸强碱、高粘度浆料、带有硬质固体颗粒的介质场景，避免阀座被划伤或者球芯卡滞。建模过程中严格还原了实物的装配关系，阀身的螺纹牙型、球芯的密封面、手柄的防滑结构、顶部锁紧螺母的对边尺寸都按照实物测绘参数还原，每一个零件的配合公差都按照常规五金件的加工精度设置，比如阀杆和阀盖的配合间隙控制在0.05mm到0.1mm之间，既保证阀杆转动灵活，又不会因为间隙过大导致密封件偏磨，阀座和球芯的过盈量设置在0.1mm到0.15mm之间，保证密封可靠性的同时不会让操作力矩过大。外观上阀身采用镀镍处理，表面光亮耐腐蚀，手柄为红色烤漆处理，辨识度很高，日常巡检时可以很直观地通过手柄方向判断阀门的启闭状态，手柄和管路平行时为全开，垂直时为全关，不需要额外的标识就能快速识别阀门状态，避免误操作。
