门体连接用L型折弯铰链支撑结构

　　日常做柜体、小型设备门体的结构配套时，这类L型折弯的铰链支撑是很常用的铰接承载件，区别于普通穿轴式合页，它的一体折弯结构省去了额外的合页底座装配步骤，在薄板类门体安装场景里能大幅减少装配工序。从实际使用场景来看，这类支撑件多用于小型电气柜门板、轻质室内隔断门、设备检修侧门的转动连接，承担门体开合过程中的载荷传递，同时限制门体的开合转动轨迹，避免门体开合时与柜体边框发生剐蹭。

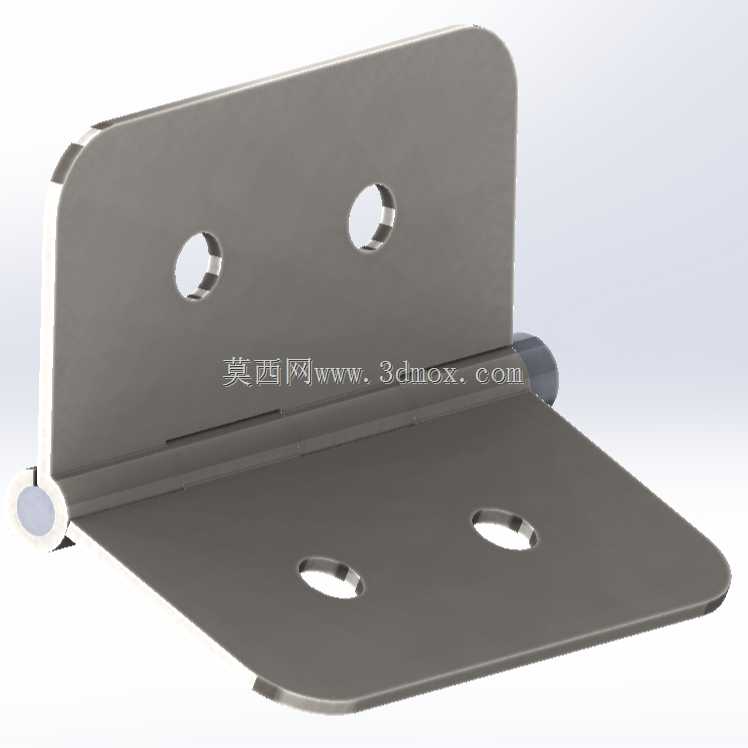

　　设计这类铰接支撑的时候，首先要确认安装边界：两个垂直的安装翼板分别对应门框固定侧和门体活动侧，每侧翼板上预留的两个安装孔位，是按照常用的M4/M5紧固件规格设计的孔距，孔边到翼板边缘的距离预留了足够的扳手操作空间，安装时不需要额外扩孔或者调整孔位，直接对应预装在门框和门体上的预埋螺母就能完成固定。翼板的折弯圆角做了适配1.5-2mm厚度冷轧钢板的工艺处理，折弯处不会因为应力集中出现开裂，同时折弯内R角控制在0.5mm，保证两个翼板安装后能保持严格的90度垂直，不会因为折弯回弹导致门体安装后出现倾斜错位。

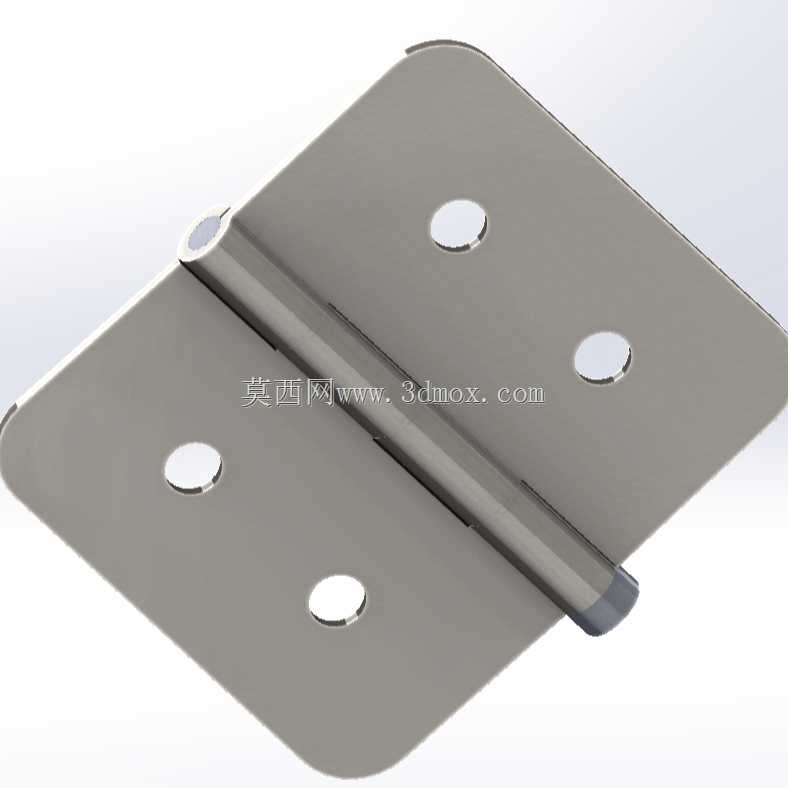

　　从功能特性上看，这个铰链支撑的转动端采用了卷边包轴的结构，转轴直接嵌入卷边形成的轴套内部，不需要额外加装轴套衬套，在轻载门体的使用场景下，转动阻尼均匀，长期开合不会出现轴孔磨损导致的门体下垂。翼板的边角都做了R3的圆角处理，安装和后续维护过程中不会划伤操作人员，也避免了尖锐边角磕碰门体表面的喷塑层。两个翼板上的安装孔都做了沉孔设计，紧固件安装后钉头完全沉入板面以下，不会突出表面刮蹭门体或者线缆。

　　实际选型的时候要注意，这类一体折弯的铰链支撑适配的门体重量一般不超过15kg，适合厚度在10-25mm之间的薄板门体，如果是更厚重的实木门或者钢板门，需要增加翼板厚度或者加大轴径。安装时要保证固定侧翼板与门框端面完全贴合，活动侧翼板与门体内侧面贴合，紧固螺丝的时候要对角逐步拧紧，避免单侧受力导致翼板变形，影响开合顺畅度。转动端的轴套间隙控制在0.1-0.2mm之间，既保证转动时没有明显的旷量，也不会因为间隙过小出现转动卡滞，在常温干燥的室内环境下使用，不需要额外添加润滑脂，依靠板材本身的表面处理层就能满足长期转动的耐磨需求。

　　建模过程中，这类零件要重点注意折弯处的工艺补偿，不同厚度板材的折弯回弹量不同，展开下料的时候要提前扣除折弯系数，保证折弯后两个翼板的尺寸符合设计要求，卷边结构的展开尺寸要计算准确，保证卷边后轴孔的同轴度，避免转轴穿入后出现卡滞。安装孔的位置公差要控制在±0.1mm以内，保证和门框、门体上的预装孔位完全对齐，减少现场安装的调整工作量。
