球阀配套耳轴结构三维设计

　　在工业管路流体控制系统中，球阀耳轴是支撑阀芯转动、保障阀门启闭动作可靠性的核心承载零件，其结构设计合理性直接影响阀门在高压、大口径工况下的运行稳定性。不同于浮动式球阀依靠介质压力将阀芯压向出口侧密封座的结构形式，耳轴支撑的球阀阀芯通过上下两端的耳轴与阀体轴承座配合，将阀芯受到的介质轴向力、径向力直接传递到阀体本体，大幅降低密封副的磨损速率，因此这类结构被广泛应用在长输管线、石化装置、市政供水、火电汽水系统等中高压管路场景中，适配DN50以上口径、Class150到Class2500压力等级的球阀产品。

　　从实际功能维度看，该耳轴结构承担多重作用：首先是定位支撑，上下同轴的耳轴段插入阀体对应的轴孔内，限制阀芯除绕轴转动外的所有自由度，保证阀芯球面与密封座的同轴度偏差控制在0.02mm以内，避免启闭过程中出现密封面偏磨、卡涩问题；其次是扭矩传递，耳轴与阀芯的连接段采用过盈配合加定位销的组合结构，能够将阀杆输入的启闭扭矩无滞后传递到阀芯，在高压差工况下也不会出现连接松动、阀芯转动滞后的问题；最后是承载卸荷，介质作用在阀芯上的不平衡力会通过耳轴传递到阀体的轴承组件，由轴承承担径向与轴向载荷，让密封座仅承担密封所需的预紧力，大幅延长密封件的使用寿命。

　　设计过程中首先要匹配安装边界尺寸，耳轴的伸出段直径需要与阀体上安装的滑动轴承或滚动轴承内孔尺寸适配，轴段的公差带选取h6级，保证转动间隙控制在合理范围，既不会因间隙过大出现阀芯晃动，也不会因间隙过小出现转动卡滞。耳轴与阀芯本体的连接段采用圆弧过渡结构，避免应力集中，因为在阀门快速启闭、管路出现水锤工况时，耳轴根部会承受瞬时冲击载荷，直角过渡结构很容易在循环载荷下出现疲劳裂纹，过渡圆角的半径通常取轴径的0.15-0.2倍，同时在圆角处做表面滚压强化处理，提升零件的疲劳强度。

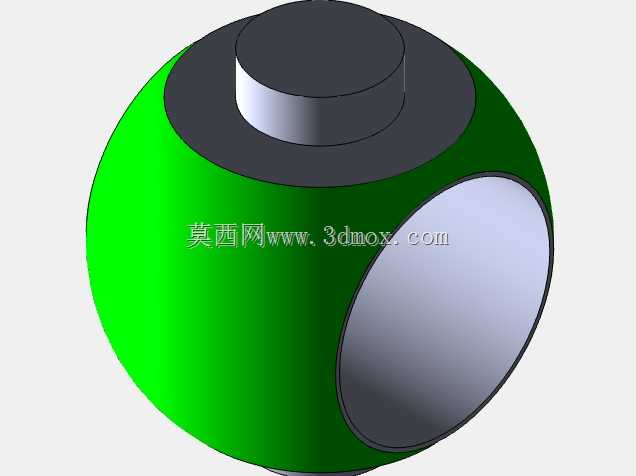

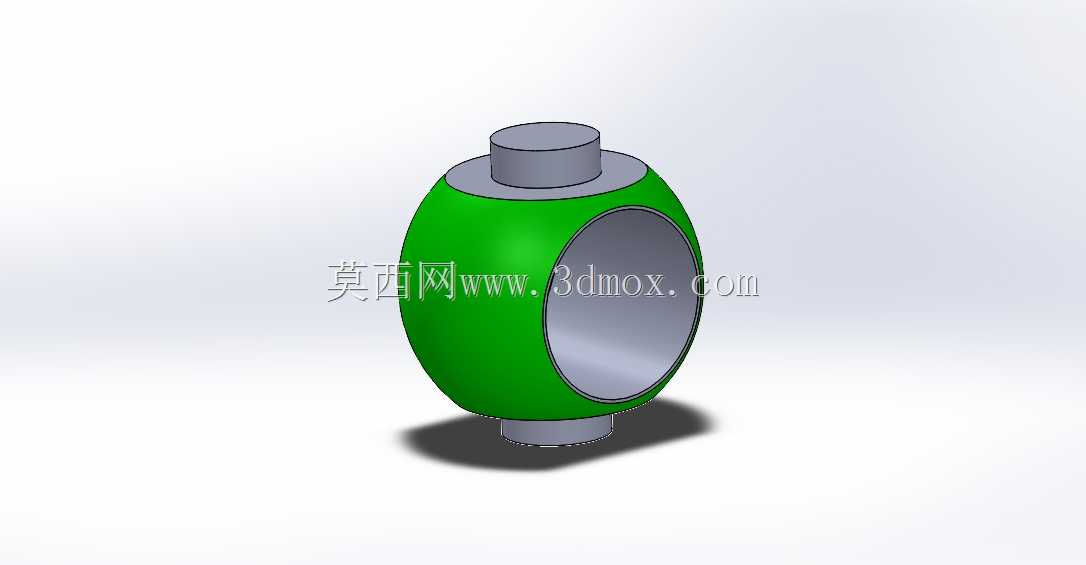

　　从外形结构来看，该耳轴与阀芯为一体化设计，阀芯主体为球形结构，流道为直通式圆形通孔，通孔直径与管路通径保持一致，满足全通径球阀的流阻要求，介质通过时不会出现明显的压降，也便于管路通球清扫作业。上下耳轴为同轴圆柱结构，上端耳轴长度略短于下端，主要承担径向定位作用，下端耳轴除了径向定位外，还会设置推力轴承安装位，承担阀芯的自重与介质产生的轴向推力。耳轴的端面会设置防尘密封槽，安装O型密封圈或者防尘圈，避免管路中的杂质进入轴承配合面，造成轴面磨损、转动阻力增大的问题。

　　在实际选型匹配时，耳轴的材质需要根据管路介质特性选取，常规水、油品介质场景下采用304或316不锈钢材质，表面做硬化处理，硬度达到HRC35-40，提升耐磨性能；针对腐蚀性较强的酸碱介质场景，会采用双相不锈钢或者衬氟结构，保证零件的耐腐蚀性能。耳轴与轴承的配合面需要做磨削加工，表面粗糙度达到Ra0.8以下，降低转动过程中的摩擦阻力，让阀门的启闭扭矩控制在合理范围，即使配置手动执行机构也能轻松完成启闭操作。

　　设计建模阶段需要重点保证上下耳轴的同轴度公差，建模时以阀芯流道中心与球面中心的交点为基准，上下耳轴的轴线必须穿过该基准点，同轴度公差控制在φ0.01mm以内，否则会导致阀芯转动时球面与密封座的接触压力分布不均，出现局部泄漏的问题。同时需要校核耳轴的强度，在最大设计压力下，耳轴根部的弯曲应力、剪切应力需要满足材料许用应力要求，安全系数不低于3倍，保证在极端水锤工况下不会出现耳轴断裂、阀芯脱落的恶性事故。另外，耳轴上的密封槽尺寸需要符合对应密封圈的标准尺寸要求，槽的边角做倒圆角处理，避免安装时割伤密封圈，影响密封效果。
