火车行李牌二维码固定支架结构设计

　　经常搭乘铁路出行的旅客大多遇到过这类问题：纸质或打印的行李标识牌在拖拽行李箱、经过安检传送带、堆叠放置行李的过程中，很容易出现弯折、污损、脱落的情况，不仅影响乘务人员核对行李信息，部分绑定了行程二维码、身份核验码的标识牌一旦损坏，还会给进出站核验、行李查找带来不必要的麻烦。这款固定支架的设计初衷，就是解决铁路出行场景下行李标识牌的固定防护问题，从结构设计层面适配常规行李箱提手的安装边界，为标识牌提供稳定的承载支撑。

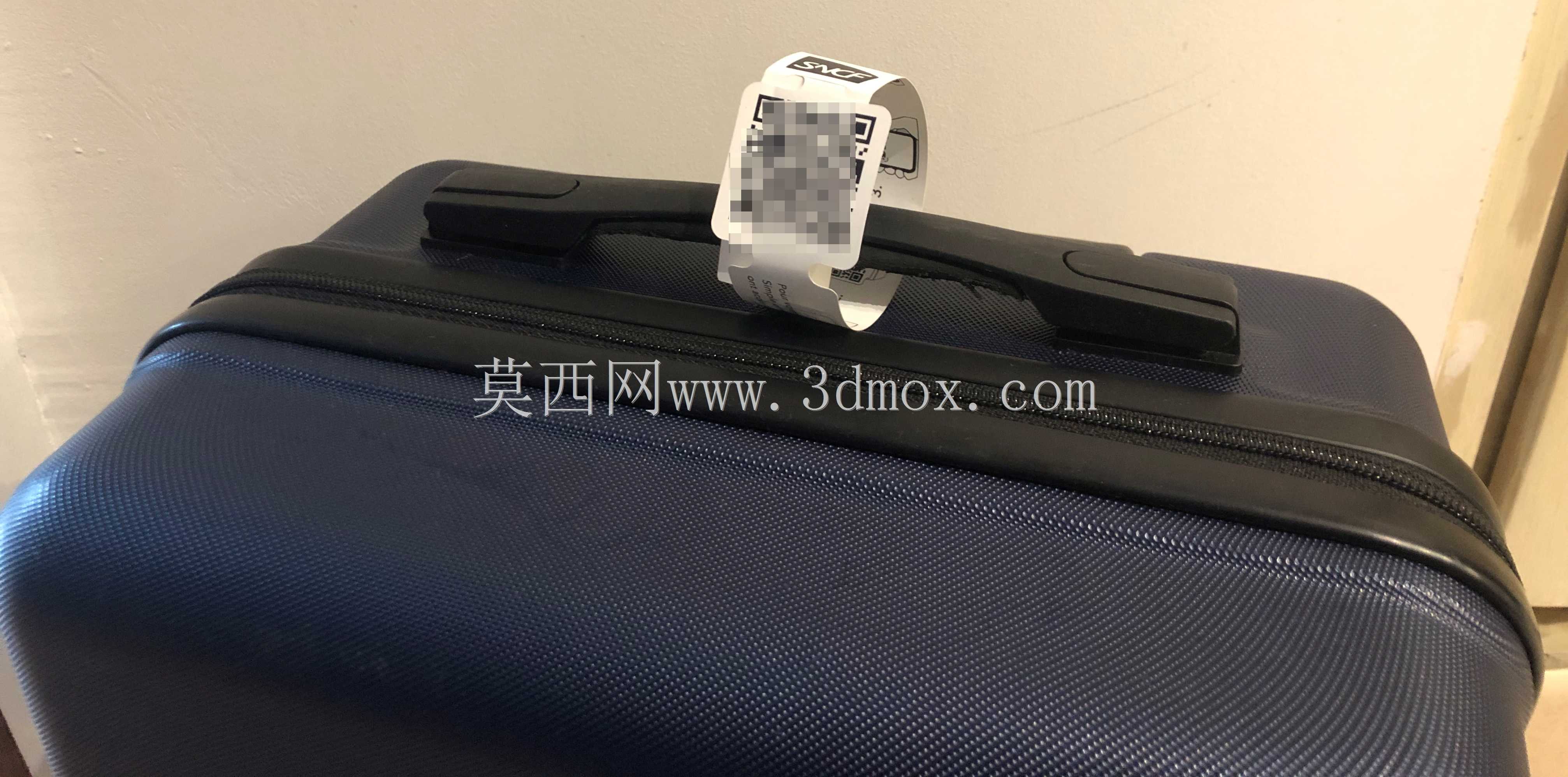

　　从实际使用场景出发，这款支架的安装位置选定在行李箱的伸缩提手根部，也就是绝大多数旅客悬挂行李牌的常规位置。设计过程中首先调研了市面主流20寸、24寸、28寸登机箱与托运箱的提手尺寸，提手绑带位置的宽度普遍在30mm-50mm区间，厚度在3mm-8mm之间，因此支架的卡扣部分做了自适应的弹性开口设计，开口的初始宽度略小于常规提手的最小厚度，依靠材质本身的弹性形变卡紧在提手上，不需要额外的绑带、粘胶或者螺丝固定，安装时只需要将卡扣对准提手边缘按压到位即可，拆卸时也只需要稍用力掰开卡扣就能取下，不会在行李箱提手上留下残留痕迹，也不会破坏提手本身的织物或塑料结构。

　　支架的承载部分采用了弯折式的托板结构，整体形态贴合提手的弧形轮廓，安装后不会突出提手过多，避免在行李拖拽、堆叠过程中被其他物件勾挂导致脱落。托板的尺寸刚好适配常规铁路行李二维码标签的幅面，标签插入后，托板的上下边缘会卡住标签的两端，预留的观察窗口完全露出二维码识别区域，不会遮挡扫码需要的定位点与信息码区，同时托板的侧边做了1.5mm高的挡边，能够避免标签在行李晃动过程中从侧边滑出。考虑到托运过程中行李可能会遇到雨淋、液体泼溅的情况，托板的表面做了微小的倾斜导水角度，不会在托板表面积水打湿标签，同时挡边的底部预留了两个直径2mm的排水孔，即便有少量液体进入托板内侧也能自然排出，不会积存在支架内部浸泡标签。

　　在结构强度的设计上，支架整体采用薄壁结构，壁厚控制在2.2mm，既保证了卡扣部分的弹性形变能力，反复拆装不会出现断裂，也让托板部分有足够的支撑强度，不会因为轻微挤压就出现弯折变形。卡扣与托板的连接位置做了R3的圆角过渡，避免应力集中导致的连接部位断裂，经过反复的形变模拟测试，卡扣部分在掰开至开口12mm的状态下持续24小时，撤去外力后能恢复到初始尺寸的98%以上，完全满足长期反复使用的需求。支架的整体外轮廓做了全圆角处理，没有尖锐的棱角，不会在拿取行李时划伤手部，也不会勾刮行李箱的织物面料或者其他旅客的行李。

　　从实际使用的适配性来看，这款支架除了可以固定铁路的二维码行李牌，也可以适配常规尺寸的行李吊牌、身份识别卡，托板的插入槽宽度设计为0.3mm，既可以插入普通铜版纸打印的标签，也可以插入厚度0.25mm以内的PVC硬质卡片，适用场景覆盖了日常铁路出行、航空托运、长途客运等多种需要悬挂行李标识的场合。安装完成后，支架与提手表面完全贴合，不会因为行李的晃动产生异响，也不会影响提手的正常收放与握持，即便是将行李箱提手完全按下收回箱体，支架的厚度也不会和箱体表面产生干涉，能够顺畅完成提手的收放操作。

　　在细节设计上，支架的二维码观察窗口边缘做了0.5mm的内凹台阶，当标签插入后，标签表面会比支架表面低0.5mm左右，避免行李摩擦过程中直接磨损二维码表面，导致识别失败。卡扣的内侧表面做了细密的横向防滑齿纹，卡紧在提手上之后，防滑齿能够增加与提手表面的摩擦力，即便是行李箱在传送带上剧烈晃动、或者被其他行李挤压拖拽，支架也不会沿着提手方向滑动移位，始终保持二维码标识处于正对外侧的位置，方便工作人员快速扫码核验，不需要手动调整标识牌的角度。
