电子焊接工位专用排烟装置结构设计

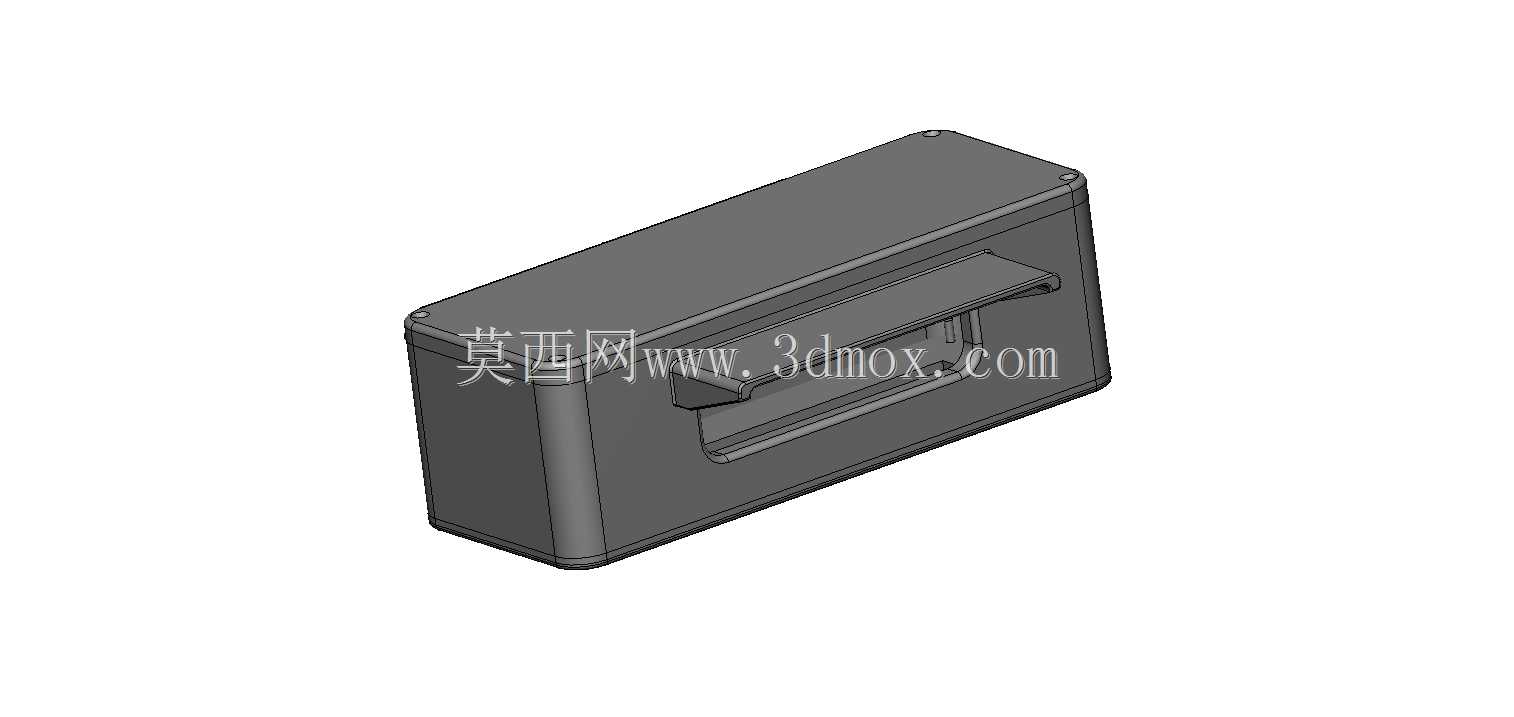

　　在电子装联车间的手工焊接工位，焊锡丝熔融过程中会释放包含松香气溶胶、金属氧化物微粒的有害烟尘，这类烟尘粒径多集中在0.1-1μm区间，若直接扩散在作业区域，不仅会遮挡操作人员的焊点视线，长期吸入还会对呼吸道造成职业健康影响，这款桌面式排烟装置正是针对这类小范围定点烟尘捕集需求开发的结构方案。从结构布局来看，装置采用一体化长方体箱式壳体，整体轮廓规整无外凸尖锐结构，可直接放置在焊接工位的桌面侧方，不会占用焊笔、焊丝架、待焊PCB周转盘的核心操作空间，壳体边角做了R3的圆弧过渡处理，避免操作人员取放工件时磕碰划伤，壳体正面预留的内凹式把手结构，方便工位调整时单人搬移，无需额外配置吊装或搬运辅具。设计阶段优先考虑了烟尘捕集的气流组织逻辑，

　　装置进风面正对焊接作业点的常规高度位置，进风格栅采用斜向导流叶片设计，可将捕集气流覆盖范围控制在焊点周边150mm半径区域，刚好覆盖手工焊接时烙铁头与工件接触的产烟核心区，不会因为气流范围过大吹散工位上的小型贴片元件，也不会因为气流覆盖不足导致烟尘逃逸。壳体内部预留了过滤组件与风机的安装腔室，过滤段采用分层安装结构，靠近进风侧的初效层可拦截大粒径的焊渣飞溅与固态颗粒，后方的高效吸附层可处理气态的焊接烟气，两层滤材均采用抽拉式安装结构，无需拆解整个壳体即可完成滤材更换，适配车间日常维护的快换需求。风机安装位做了隔振结构设计，在风机与壳体连接的位置预留了2mm厚的橡胶减震垫安装槽，可降低风机运行时的结构传振，

　　避免装置放置在桌面时产生共振噪音，也不会因为振动导致工位上的细小电子元件移位。装置的供电与控制模块集成在壳体侧方的独立腔室内，与风道完全隔离，避免烟尘进入电气腔造成触点积灰接触不良，控制按键采用嵌入式安装，突出壳体表面高度不超过2mm，防止工位上的工件磕碰损坏按键。从安装边界来看，装置底部设置了四个直径10mm的防滑橡胶脚垫安装位，脚垫高度5mm，既可以保证装置放置在光滑桌面时不会滑动，也能在壳体与桌面之间留出通风间隙，为装置底部的电气元件散热提供辅助进风通道。壳体的壁厚设计为2mm，采用注塑成型工艺即可实现批量生产，壳体拼接处采用止口结构配合卡扣连接，减少螺丝使用量，装配时无需复杂工装即可完成整机组装，有效控制生产装配成本。

　　在实际使用场景中，这类装置不需要连接复杂的中央除尘管道，单个工位独立运行，适合小批量电子试制车间、维修工位、教学实训实验室这类无法布设集中除尘管路的场景，操作人员在焊接前开启装置，烟尘在产生瞬间就会被进风气流捕集，不会扩散到整个车间环境，相比传统的万向臂式集中排烟系统，这款装置的投入成本更低，工位调整时无需改动管路布局，灵活性更强。设计过程中还考虑了不同工位的适配性，壳体顶部预留了扩展安装位，可根据使用需求加装辅助照明灯带，为焊接焊点提供补充照明，也可加装焊笔临时放置架，进一步整合工位功能，减少桌面零散辅具的占用空间。气流通道的设计上做了等截面优化，从进风口到风机入口的风道截面无突变，可降低气流沿程阻力，在相同风机功率下提升有效捕集风速，进风面距离焊点的最佳工作距离为200-300mm，在这个距离区间内，捕集口的平均风速可保持在0.5m/s以上，刚好满足焊接烟尘的捕集风速要求，不会因为风速过高造成焊锡冷却速度过快影响焊接质量，也不会因为风速过低导致烟尘逃逸。
