0805规格t125封装陶瓷电容器结构设计

　　在消费类电子、工业控制板卡、车载电子模块的PCB布局设计环节，0805封装的陶瓷电容是出现频次极高的被动元件，这款t125耐温等级的陶瓷电容，主要适配回流焊峰值温度较高的无铅焊接工艺，同时能满足工业级设备宽温域工作的可靠性要求，不会因为环境温度波动出现容值漂移超差、封装开裂等常见失效问题。从实际板卡应用场景来看，这类电容常被布置在电源输入端口做高频去耦，紧邻IC芯片的电源引脚布置时，可有效滤除电源轨上的尖峰噪声，避免芯片工作时出现逻辑误判；在信号通路中也可作为耦合电容使用，隔离直流分量的同时保证交流信号的无损传输，部分高压规格的同封装产品还能在小型开关电源的次级整流回路中承担滤波作用。

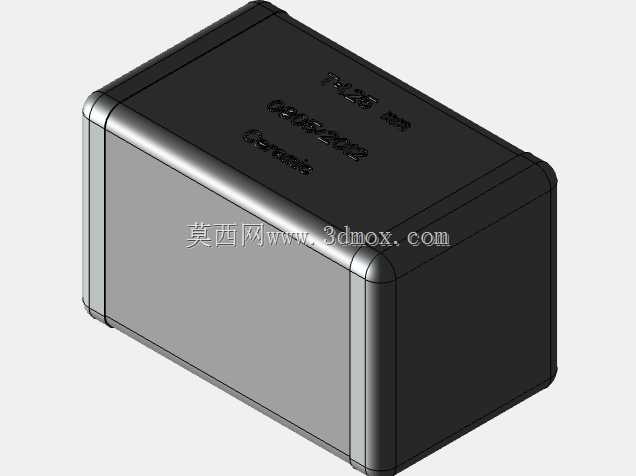

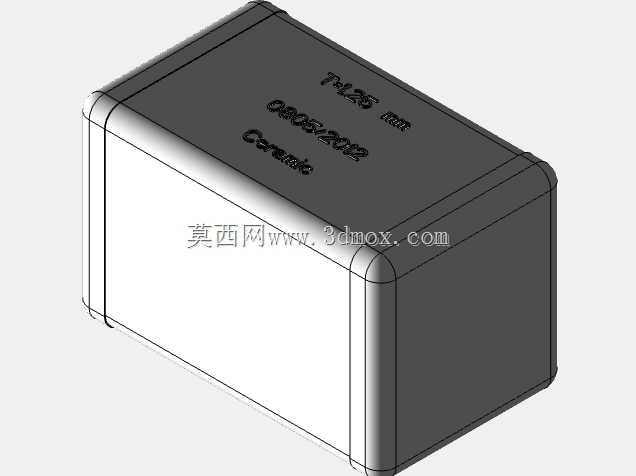

　　做这款电容的三维建模时，首先要明确实际生产中的封装公差边界，0805封装的标称长宽尺寸为2.0mm×1.25mm，建模时本体的长宽尺寸要控制在标称值±0.1mm的公差带内，本体高度对应t125规格的1.25mm标称值，两端金属电极的宽度要严格匹配焊盘设计规范，单端电极宽度设置为0.5mm，电极与陶瓷本体的衔接处做0.05mm的圆角过渡，还原实际生产中电极镀层的包覆形态，避免建模时出现直角锐边导致后续PCB装配干涉检查时出现误判。本体表面的标识区域做浅0.02mm的凹陷处理，模拟激光打标的实际质感，标识内容包含容值代码、耐温等级、材质代码三个核心信息，位置布置在本体顶面居中区域，不会因为元件贴装偏移导致标识被周边器件遮挡，方便生产环节的目视核对与AOI光学检测识别。

　　设计思路上优先考虑装配仿真的实用性，没有做多余的内部结构建模，因为对于PCB布局工程师而言，元件的外部安装边界才是干涉检查的核心依据，内部的陶瓷介质层、内电极结构不会影响板卡布局，过度建模反而会增加整个PCB装配体的文件体量，拖慢软件运行效率。本体的四个边角做R0.1mm的圆角处理，这是实际陶瓷元件生产时的工艺倒角，一方面可以避免陶瓷本体在烧结、编带、贴装过程中出现边角崩裂，另一方面在三维装配仿真时，能更真实模拟元件过回流焊时的位移空间，不会因为直角模型与焊盘、钢网开孔出现不合理的干涉报错。两端电极的表面做哑光锡层的质感区分，和黑色陶瓷本体形成明确的视觉差异，方便在装配体中快速识别电极位置，核对焊盘对齐情况。

　　实际选型使用时，这款t125等级的电容最高工作温度可达125℃，比普通民用级85℃耐温的产品适配场景更广，在车载电控单元、户外工业传感器、电源模块这类工作环境温度较高的设备中，不会因为长期高温工作出现容值衰减、封装老化的问题。建模时预留的安装边界完全符合IPC-7351封装标准的焊盘设计要求，对应的焊盘长宽尺寸推荐设置为1.2mm×1.4mm，焊盘内侧间距0.7mm，保证回流焊时元件两端的熔融锡能形成均匀的焊点，不会出现立碑、偏移、虚焊等焊接缺陷。在做板卡三维布局检查时，要注意电容本体与周边贴片电阻、芯片引脚的最小间距保持在0.3mm以上，避免贴装时吸嘴取料发生碰撞，同时要保证电容顶面距离外壳、散热片等结构件的间隙不小于0.5mm，给焊接后的元件高度公差、PCB板弯曲变形预留足够的安全空间，避免组装时元件被压裂。

　　很多初级工程师在做这类被动元件建模时，容易忽略电极的厚度细节，这款模型的电极厚度设置为0.05mm，和实际元件的镍层加锡层的总厚度一致，在做焊点高度仿真、焊膏量计算时，这个细节能直接影响钢网开孔厚度的设计准确性，如果忽略电极厚度，会导致仿真时焊点高度偏低，误判焊膏量不足，实际生产时就容易出现虚焊问题。另外本体的陶瓷部分做了轻微的哑光质感处理，没有设置过高的反光度，和实际陶瓷封装的视觉效果一致，在做产品渲染、装配说明书制作时，不需要额外调整材质参数就能直接使用，能有效减少技术文档制作时的重复工作量。
