2220封装T230规格陶瓷电容器三维建模

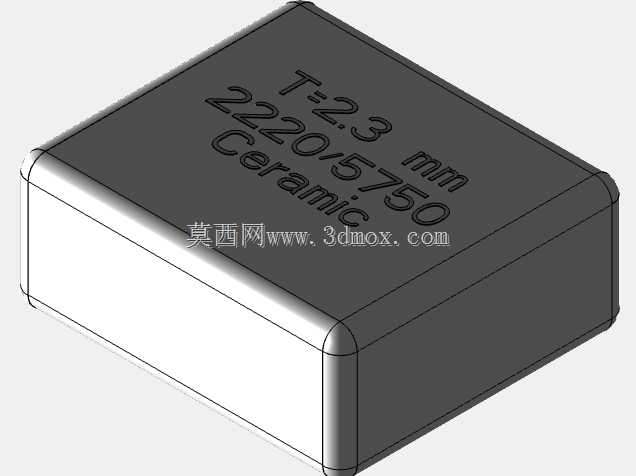

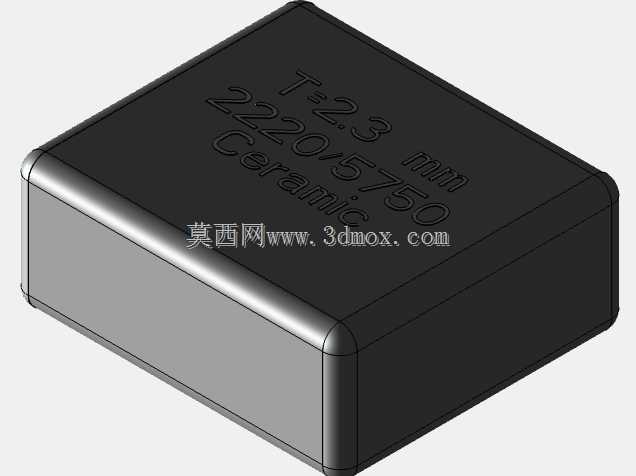

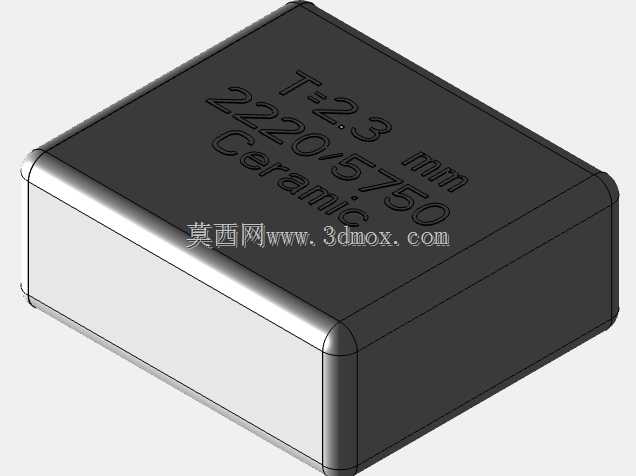

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，贴片陶瓷电容的三维模型精准度直接影响后续结构干涉检查、SMT钢网开孔校验、整机装配公差匹配的实际效果，很多刚入行的结构工程师容易忽略这类小尺寸无源器件的建模细节，直到打样阶段才发现元件高度与周边屏蔽罩、结构件发生碰撞，或是焊盘位置偏移导致贴片良率下降。这款2220封装的陶瓷电容，本体厚度为2.3mm，对应英制封装尺寸对应公制5750规格，建模时首先要明确器件的实际安装边界：本体的四个边角做了R0.3mm的圆弧过渡，并非直角方块，这是很多通用封装库容易出错的点，实际量产的MLCC电容为了避免边角崩裂、减少应力集中，都会在模塑环节做圆角处理，如果建模时直接用直角长方体，

　　在做整机跌落仿真、板卡应力分析时，会错误计算元件边角对PCB焊盘的应力集中系数，导致仿真结果与实际测试出现偏差。从功能特性来看，这类厚膜陶瓷电容主要用于电源回路的高频去耦、总线信号的滤波、直流母线的纹波吸收，相比同封装的钽电容、电解电容，它的等效串联电阻更低，高频阻抗特性更优，适合工作在-55℃到125℃的宽温环境，在车载电子、工业伺服驱动的板卡上应用非常广泛。建模过程中，本体表面的丝印标识按照实物做了凹陷蚀刻效果，标注了厚度参数、封装规格与材质类型，在做整机BOM可视化核对时，可以直接通过模型表面的标识快速区分同封装不同参数的器件，避免物料错配。安装边界方面，模型严格按照IPC-7351B的贴片元件焊盘规范预留了焊盘外延空间，

　　本体底部与PCB表面的间隙设置为0.1mm，匹配SMT贴片时的锡膏厚度公差，在做DFM可制造性检查时，可以直接调用这个模型验证钢网开孔与元件本体的避让距离，防止锡膏印刷时沾到元件侧壁导致立碑、虚焊等贴片缺陷。不同于很多通用封装库直接拉伸生成的简化模型，这个模型还原了陶瓷本体的哑光塑封质感与边角的微小脱模斜度，在做产品渲染、装配动画制作时，不需要额外调整材质参数就能达到接近实物的视觉效果。在实际选型建模时，还要注意同是2220封装的陶瓷电容，不同电压等级、不同容值的产品厚度会有差异，这款2.3mm厚度的规格属于常规耐压100V以内的通用型号，如果是更高耐压的型号厚度会增加到2.8mm甚至3.5mm，建模时如果直接套用通用厚度参数，

　　很容易在后续结构设计时出现高度方向的干涉，尤其是在板卡对插、带屏蔽罩的紧凑结构里，0.5mm的高度差就可能导致整个产品无法装配。另外，模型的坐标系原点设置在元件本体底部的几何中心，与PCB封装库的原点完全对齐，导入Altium Designer、Cadence等PCB设计软件时不需要额外调整坐标位置，直接匹配对应封装就能完成3D布局，大幅减少结构与电子工程师之间的反复核对工作量。在做热仿真分析时，模型的陶瓷材质参数设置为氧化铝陶瓷的标准导热系数，本体与焊盘的接触热阻按照SMT焊接的实际参数设置，可以更准确地模拟电容在大纹波电流工作时的温升情况，避免因为模型参数偏差导致热仿真结果失真，影响产品可靠性设计。
