阀门配套扭矩传递轴结构设计

　　在工业流体控制管路系统中，扭矩轴是阀门执行端与阀芯之间传递启闭扭矩的核心受力零件，直接决定阀门动作的可靠性与传动效率，尤其在大口径高压球阀、闸阀、调节阀的手动、电动、气动执行机构配套场景中，这类轴件的设计合理性直接影响整套阀组的运行寿命。日常工况里，阀门扭矩轴需要承受执行端输出的周向扭转力矩，同时还要抵消管路流体压力波动带来的径向冲击，部分埋地安装或者户外工况的阀门，轴件还要耐受介质腐蚀、环境温变带来的材料形变影响，因此设计阶段不能只做简单的等径轴拉伸扭转校核，必须结合实际安装边界做结构细节优化。

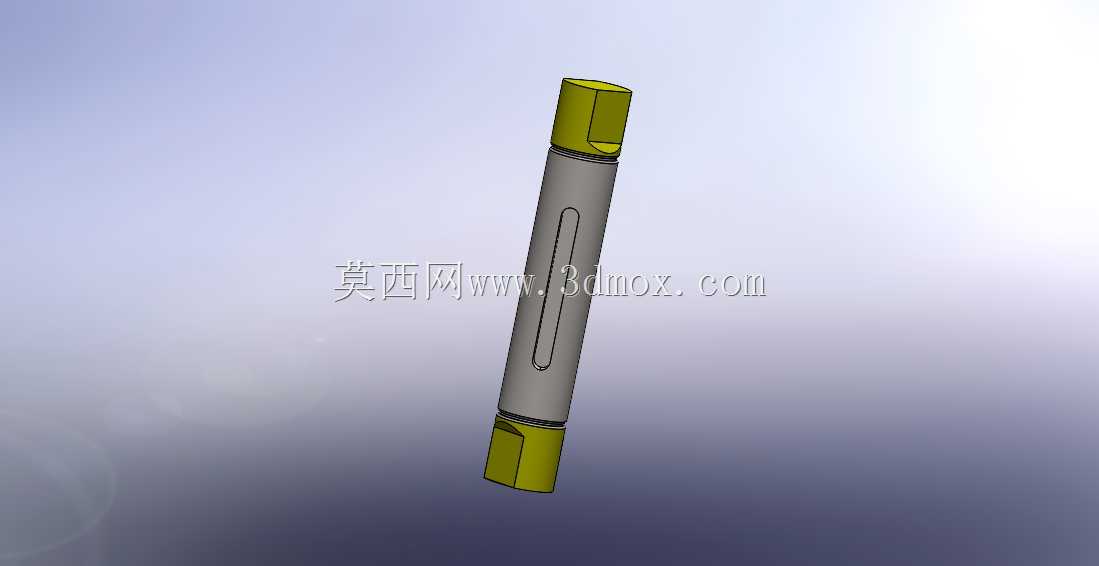

　　从结构设计逻辑来看，这款扭矩轴采用两端异形接头配合中间光轴主体的布局，两端的非圆截面接头是扭矩传递的核心配合面，设计时特意将接头截面做了倒角过渡处理，避免装配时棱角刮伤执行器输出端或者阀芯连接槽的配合面，同时也能消除应力集中点，防止长期交变扭矩作用下出现接头根部断裂的问题。中间轴身开设的长条形键槽，是为了适配部分需要额外加装定位套或者行程触发凸轮的安装需求，键槽的深度和宽度严格按照轴径比例设计，既保证键连接的抗剪切强度，又不会因为开槽过深削弱轴身的整体扭转刚度，轴身与两端接头的衔接位置做了圆弧过渡，没有采用直角台阶结构，从根源上降低了应力集中系数。

　　实际安装过程中，这款扭矩轴的轴向尺寸需要匹配执行器输出端到阀芯连接位的空腔长度，两端接头的截面尺寸要和对应连接槽做小间隙配合，间隙量控制在0.02-0.05mm区间，既保证装配时能顺利插入，又不会因为间隙过大导致传动过程中出现冲击异响，长期运行磨损后出现回程间隙超标的问题。轴身的外径尺寸要小于安装空腔的内径，预留足够的空间容纳密封填料或者润滑脂，部分需要做阀杆密封的场景，轴身表面的粗糙度要控制在Ra0.8以下，减少密封件的磨损速度，延长密封更换周期。

　　不同于普通的传动光轴，阀门扭矩轴的受力工况有明显的间歇性特征，阀门启闭动作时轴件承受峰值扭矩，全开或者全关到位后轴件只承受保持力矩，因此材料选型上一般选用中碳钢做调质处理，表面根据防腐需求做发黑或者镀硬铬处理，既保证芯部的韧性，又提高表面的耐磨和抗腐蚀能力。设计阶段做扭转校核时，不能只按额定输出扭矩计算，要预留1.5-2倍的安全系数，应对阀门卡涩、低温介质凝固导致的瞬时过载工况，避免轴件扭断造成阀组失控。

　　在三维建模过程中，这类轴件的建模需要重点关注配合面的形位公差标注，两端接头的同轴度、键槽相对于轴线的对称度都要在模型里做对应的几何约束，方便后续出工程图时直接导出公差要求，同时建模时要预留好装配倒角、退刀槽等工艺结构，避免加工阶段出现无法落料的问题。对于结构设计从业者来说，这类轴件看似结构简单，实则是整套阀门传动链里的核心受力件，很多现场出现的阀门启闭失灵、执行器空转问题，根源都在于扭矩轴的结构设计或者尺寸配合不合理，没有结合实际工况做细节优化。

　　从应用场景延伸来看，这类扭矩轴不仅可以用在常规工业管路上的阀门配套，在消防阀组、船用阀门、核电级控制阀组上也有同结构的轴件应用，只是不同工况下对应的材料、表面处理、尺寸公差会做对应调整，核心的扭矩传递结构逻辑是一致的。建模时还原轴件的所有细节结构，能够方便后续做虚拟装配校验，检查轴件和执行器、阀芯、密封件之间是否存在干涉，提前发现设计问题，减少实物试装阶段的改模成本，这也是三维建模在机械零部件设计里的核心价值所在，不用等到零件加工完成再发现配合问题，在设计阶段就能完成大部分的结构验证工作。
