压电测试用夹持定位工装结构设计

　　这套压电测试用夹持定位结构，主要面向压电元件性能测试环节的工件装夹需求，在压电陶瓷、压电传感器等核心器件的参数标定、性能抽检、可靠性验证场景中承担工件固定与定位基准作用。从实际产线测试工位的使用反馈来看，这类装夹结构的刚性与定位精度，会直接影响压电测试过程中力传递的一致性，若装夹间隙过大或定位面贴合度不足，测试得到的谐振频率、阻抗特性、压电常数等参数会出现明显偏差，甚至导致同批次器件测试数据离散度超出工艺允许范围。

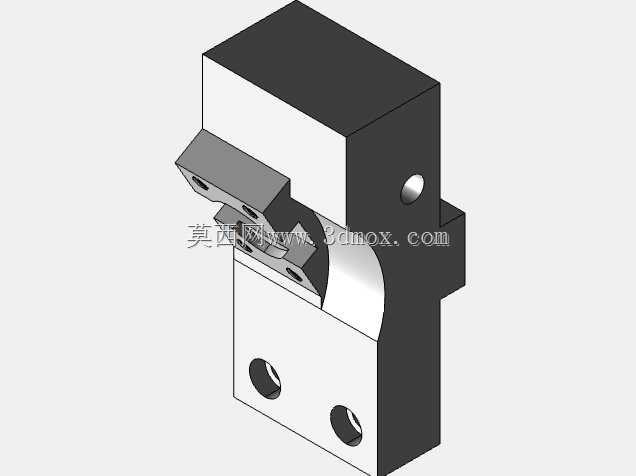

　　结构设计上采用分体式组合布局，主体分为固定基座与活动压合两个功能模块，固定基座部分设置两个同轴度公差控制在0.02mm以内的安装孔，可通过内六角螺栓直接固定在测试台的标准安装面板上，基座的上定位面经过精铣加工，平面度控制在0.01mm范围内，为待测试压电元件提供稳定的水平支撑基准。活动压合模块通过侧面的锁紧销实现位置调节与固定，压合面的弧度设计匹配常见圆形压电片的外缘轮廓，压合时可实现线接触压紧，避免平面压合时因工件厚度公差导致的局部应力集中，防止压电陶瓷片在装夹过程中出现隐裂或破损。

　　从安装边界来看，整体结构的横向占用空间控制在80mm以内，纵向高度不超过65mm，适配多数台式压电阻抗分析仪、压电常数测试仪的测试舱内部安装空间，不会与测试舱的探针组件、信号接线端产生运动干涉。结构的开合行程设置为12mm，可兼容厚度在0.5mm到10mm之间的不同规格压电元件，更换测试工件时只需松开侧面的锁紧销，将活动压块抬起即可完成工件取放，单工件装夹耗时可控制在10秒以内，适配批量抽检环节的节拍要求。

　　设计过程中重点考量了装夹力的可控性，活动压块与基座之间设置了限位台阶，最大压合行程被严格限制，即使操作人员锁紧力度存在差异，也不会出现压合力过大导致的工件破损问题。同时所有与工件接触的定位面均做了倒角处理，去除加工毛刺，避免装夹过程中刮伤压电元件的表面电极。结构的材质选用常用的45号钢做表面发黑处理，兼顾结构刚性与加工成本，若有绝缘测试需求，也可将压合块替换为POM或聚醚醚酮材质，不改变整体安装尺寸即可快速适配不同测试场景的绝缘要求。

　　在实际设备集成过程中，该结构可直接搭配标准力传感器使用，基座底部预留了传感器安装位，可将压电测试过程中的动态力信号同步采集，实现压电输出性能与受力大小的对应标定，无需额外设计转接板。结构的所有连接孔位均采用标准公制尺寸，紧固件为通用M3、M4内六角螺栓，后期维护更换配件无需定制特殊零件，降低设备运维成本。针对高频测试场景，结构的整体固有频率经过核算高于20kHz，远高于常规压电元件的测试频率上限，不会在测试过程中产生结构共振干扰测试结果，保证测试数据的准确性。
