蒸汽机箱体基座结构三维设计

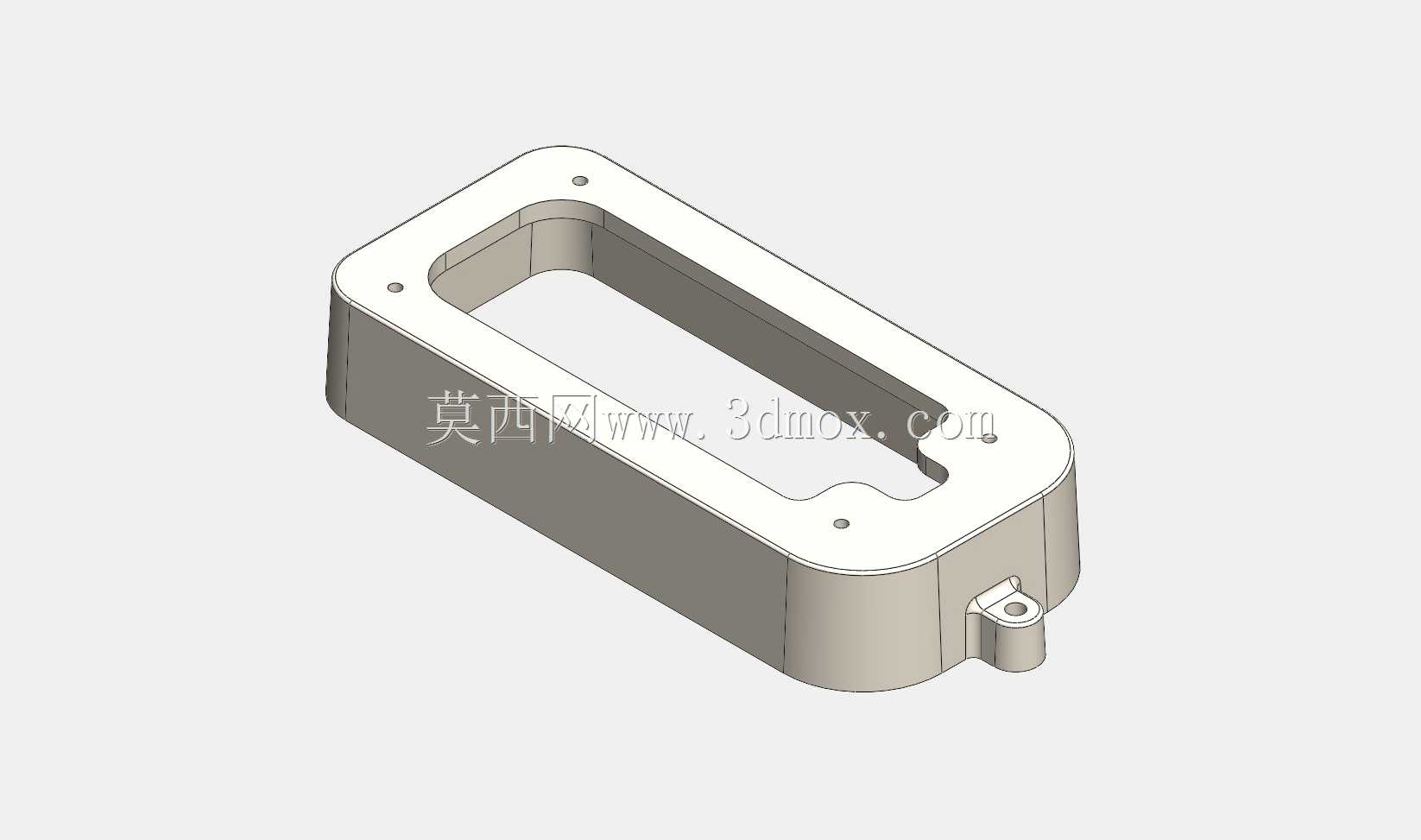

　　该零件为小型台式蒸汽机的核心承载基座，是整套蒸汽动力演示装置的安装基准件，主要应用于教学演示类小型蒸汽机模型、科普展项动力单元、桌面级机械动力实训装置的结构搭建场景，承担整个蒸汽机缸体、曲柄连杆机构、飞轮组件的定位支撑与载荷传递作用，所有运动部件的安装同轴度、平面度基准都依托该基座的加工精度实现。从功能特性来看，该基座采用一体化铸铝铣削成型的结构设计，整体为带圆角的长方圆角壳体形态，中部开设通长矩形镂空窗口，既可以减轻整体自重，也能为内部曲柄滑块机构的运动预留足够的避让空间，避免连杆往复运动过程中与基座内壁发生运动干涉；基座上沿周向均匀布置四个沉头安装孔，用于和蒸汽机上缸盖部分实现螺栓紧固连接，沉孔深度经过精确核算，

　　紧固后螺栓头完全没入安装平面以下，不会突出表面影响其他部件的贴装精度；基座侧端延伸出带通孔的凸台结构，用于安装飞轮轴的支撑轴承座，凸台与基座主体采用圆弧过渡结构，避免应力集中导致的安装位断裂问题，通孔的同轴度公差控制在0.02mm以内，保证飞轮轴转动过程中无卡滞、偏摆问题。设计过程中优先考虑了安装边界的兼容性，基座整体底面为全平面加工结构，平面度公差不大于0.03mm，可以直接固定在木质或金属演示台面上，不需要额外加装调整垫片；整体外轮廓尺寸控制在长120mm、宽60mm、高35mm的范围内，适配桌面级演示装置的紧凑安装需求，不会占用过多展示空间；侧壁厚度统一设置为4mm，既保证了整体结构刚度，在承受缸体往复冲击载荷时不会发生形变，

　　也避免了壁厚过大导致的材料浪费、整体重量超标问题。从结构设计逻辑来看，该基座没有采用传统蒸汽机的分体式床身结构，而是将缸体安装位、轴系支撑位、底座固定位整合为单一零件，减少了装配环节的累计误差，也降低了小型装置的装配难度，即使是机械实训的初学者也能快速完成整套机构的组装调试；中部镂空窗口的边缘做了2mm的圆角倒边处理，既去除了铣削加工产生的锐边毛刺，避免装配过程中划伤操作人员，也能在机构运行过程中直观观察到内部曲柄连杆的运动状态，适配教学演示场景的可视化需求。基座侧端凸台的安装孔位预留了0.1mm的轴承安装间隙，采用过渡配合的公差设计，既可以保证轴承压装后不会发生轴向窜动，也不需要额外的卡簧定位结构，简化了零件加工工序；

　　上沿的四个安装孔位置度公差控制在0.05mm以内，和上缸盖的对应孔位完全匹配，装配时不需要反复调整对位，螺栓可以顺利穿入完成紧固。在实际应用场景中，该基座不仅可以作为蒸汽动力模型的承载结构，也可以经过简单尺寸调整后，作为小型气动往复机构、桌面级曲柄滑块演示装置的通用基座使用，整体结构的通用性较强；设计过程中充分考虑了常规铣削加工的工艺可行性，所有内角都采用R2以上的圆角设计，没有出现加工刀具无法到达的清角死角，不需要后续电火花工序处理，有效降低了零件的加工成本，适合小批量教学教具的生产加工。基座底面没有设置多余的凸起结构，安装时可以根据实际需求在底面粘贴橡胶减震垫，降低机构运行过程中产生的振动传递，避免整个演示装置在台面上发生滑移；侧壁的厚度经过有限元受力校核，在承受最大100N的缸体冲击载荷时，最大形变量不超过0.01mm，完全满足小型动力装置的刚度需求，不会因为长期运行出现基座形变导致的运动卡滞问题。
