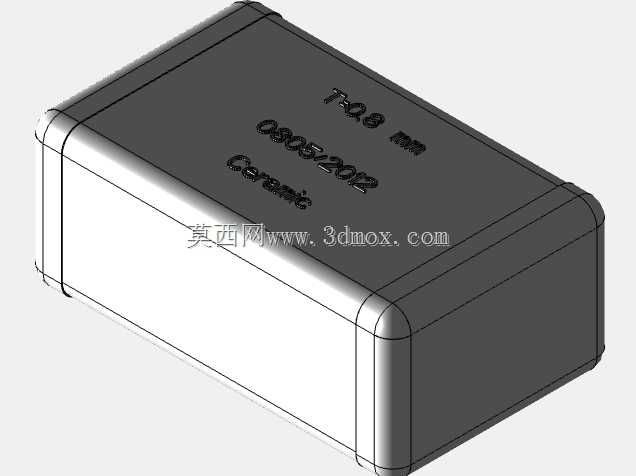

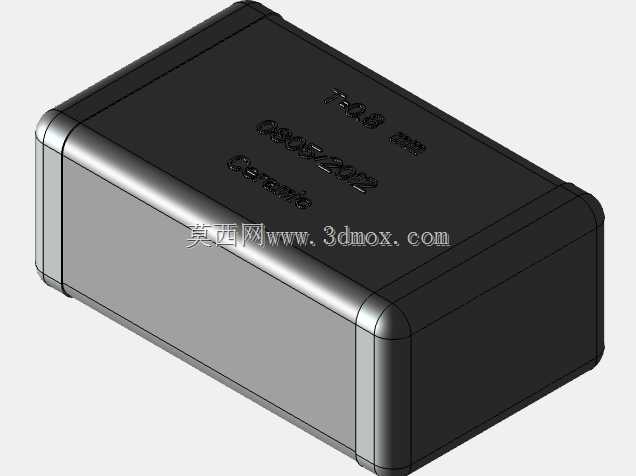

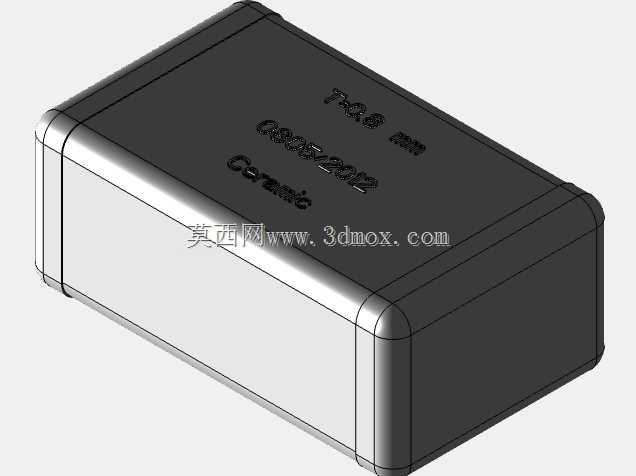

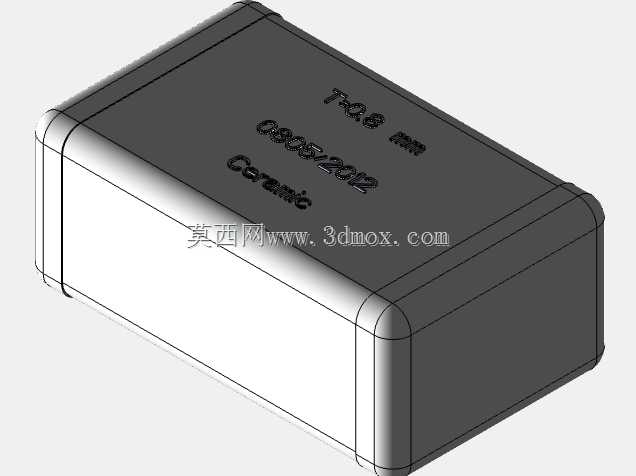

0805规格t080陶瓷电容器三维结构设计

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，0805封装的贴片陶瓷电容是应用频次极高的无源器件，这款t080规格的陶瓷电容三维模型，完全按照实物的外形公差、安装边界做了1:1还原，能够直接导入PCB装配仿真、结构干涉检查环节使用，不需要设计人员再手动测绘元件尺寸。从实际应用场景来看，这类电容常被布置在电源输入端口做高频滤波，或是紧邻IC芯片的电源引脚做去耦处理，部分信号调理电路中也会用它做耦合、隔直使用，不同安装位置对电容的周边避让空间、焊盘匹配尺寸都有明确要求，精准的三维模型能在设计阶段就提前排查元件与周边结构件、 tall元件的干涉问题，避免打样后出现元件贴装干涉、焊盘不匹配导致的虚焊问题。

　　从产品功能特性来看，这款陶瓷电容采用多层陶瓷介质叠层结构，外部是阻燃环氧树脂包封层，两端是镀锡端电极，端电极的厚度、倒角弧度都直接影响SMT贴装时的上锡效果，模型里还原了端电极的圆角过渡、本体表面的丝印标识区域，丝印位置的凹陷深度也做了写实处理，在做产品外观渲染、装配工艺动画时能还原真实的视觉效果。设计思路上，建模时优先保证安装基准面的精度，将电容底部的贴装面设为全局基准，两个端电极的底面与本体底面共面，避免导入PCB设计软件时出现元件浮高的问题；本体的四个边角做了R0.3mm的圆角处理，和实际量产元件的注塑包封边角一致，不会出现直角棱边导致的模型与实物视觉偏差。

　　外形尺寸与安装边界方面，这款0805封装电容的本体长度为2.0mm，宽度为1.25mm，本体厚度为0.8mm，对应t080的厚度规格，两端电极的长度各为0.3mm，电极伸出本体的高度与本体厚度一致，贴装时对应的推荐焊盘长度为1.2mm，宽度为1.4mm，焊盘之间的间距为0.8mm，模型中预留了焊盘匹配的参考基准，设计人员在做PCB布局时可以直接对齐焊盘位置，不需要反复核对规格书尺寸。在高密度板卡设计中，这类电容经常被布置在BGA芯片的焊盘间隙之间，或是紧贴屏蔽罩内壁安装，模型的外形公差控制在±0.05mm以内，能够准确模拟元件与屏蔽罩、周边接插件、大型IC芯片的安全间隙，通常设计时会预留0.2mm以上的安全距离，避免生产过程中元件公差累积导致的装配问题。

　　另外，模型还原了陶瓷电容本体的哑光质感与端电极的金属光泽区分，在做整机结构的爆炸图、装配演示动画时，能够清晰区分不同材质的部件，不需要额外给模型附材质做区分。对于做自动化贴装设备编程的工程师来说，这款模型的基准点设置在元件几何中心，能够直接导入贴片机的离线编程软件，用来模拟吸嘴取料的位置、飞达送料的对位精度，提前验证贴装路径是否存在干涉。不同于通用的简化元件模型，这款模型没有省略本体表面的标识刻印细节，在做产品的高清宣传图、维修手册配图时，能够直接渲染使用，还原真实板卡的元件排布效果，不需要后期再做贴图处理。在电源模块的热仿真环节，也可以基于这个模型的外形尺寸设置元件的热阻参数，模拟电容在不同负载工况下的温升情况，评估周边散热结构对电容寿命的影响，毕竟陶瓷电容的工作温度直接影响其容值稳定性与使用寿命，精准的外形模型能让热仿真的边界条件更贴近实际情况。
