1210规格t130封装陶瓷电容器三维结构

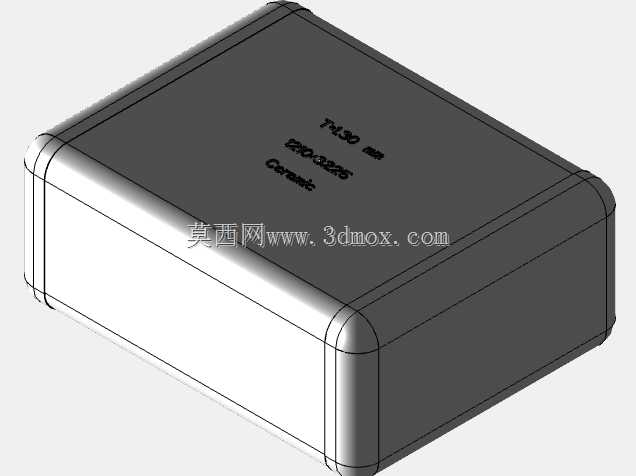

　　这款1210封装t130规格的陶瓷电容器，是面向高密度表面贴装电路场景设计的无源元件，在消费类电源、工业控制板卡、车载低压供电回路中都有广泛的应用空间，主要承担回路滤波、高频去耦、能量瞬时存储、信号耦合等核心功能，是板级电路设计中用量极大的基础元件之一。从结构设计来看，这款元件采用标准长方体圆角封装，整体外形严格遵循1210封装的通用尺寸边界，长度方向对应120mil标称尺寸，宽度对应100mil标称尺寸，本体高度为1.3mm，也就是标注的t130规格，四个边角做了统一的R角过渡处理，一方面可以避免生产转运过程中边角陶瓷本体磕碰产生崩边、暗裂等不良，另一方面也能适配SMT贴装过程中吸嘴取料的对位公差，减少吸料偏位、抛料的概率。

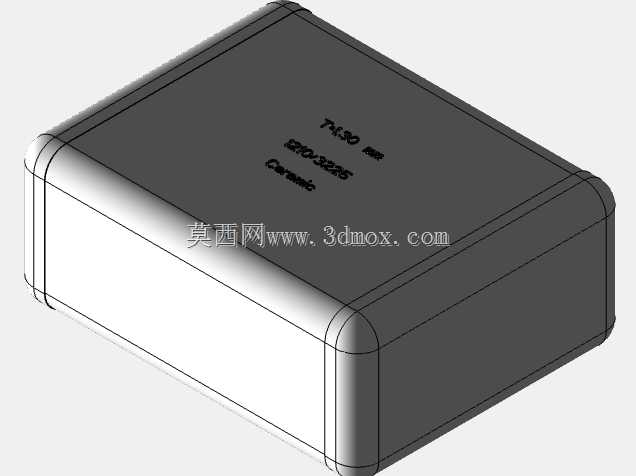

　　本体顶面采用激光刻印工艺标注了核心参数信息，包括厚度规格、容值系列、材质类型，刻印深度控制在陶瓷表层釉面范围内，不会破坏内部陶瓷介质层的结构完整性，同时标识的耐磨、耐溶剂性能可以满足波峰焊、回流焊之后的工序识别需求，不会因为过炉、清洗导致标识模糊无法追溯。设计过程中，建模阶段优先还原了量产元件的真实公差带，本体的长宽高尺寸都按照行业通用的±0.1mm公差做了建模预留，两端的电极部分没有做夸张的突出处理，而是还原了实际量产元件中电极与陶瓷本体结合的台阶结构，电极厚度控制在0.05mm左右，完全匹配PCB封装库中标准1210焊盘的设计尺寸，不会出现模型导入PCB装配后出现干涉、焊盘对位偏移的问题。从安装适配性来看，

　　这款元件的安装边界完全兼容通用SMT生产线的贴装参数，吸嘴取料面为顶面平整区域，面积足够覆盖常用的2mm直径吸嘴，取料时的真空吸附稳定性有充足保障；元件本体的重心完全落在几何中心位置，贴装过程中不会出现侧翻、立碑等贴装不良的仿真模拟问题。在电路应用层面，这款陶瓷电容采用高频特性优异的陶瓷介质，等效串联电阻低，高频阻抗特性平坦，在数字电路的IC电源引脚去耦场景中，可以快速响应IC负载的瞬时电流变化，抑制电源轨上的高频尖峰噪声，避免电路出现误触发、信号失真等问题；在交流稳压类电路的输出滤波回路中，它可以和电解电容搭配组成高低频滤波组合，弥补电解电容高频响应不足的缺陷，提升输出电压的纹波抑制能力。建模过程中没有做过度的细节简化，

　　也没有添加多余的装饰性结构，完全还原量产元件的真实外观特征，圆角的曲率、电极的包覆范围、顶面标识的排版位置都和市售量产元件保持一致，结构工程师在做PCB板级布局仿真、整机组装干涉检查的时候，可以直接调用这个模型做装配验证，不需要额外调整尺寸参数。考虑到陶瓷电容本身属于脆性元件，模型的边角圆角参数也对应了实际元件的抗应力设计，在做整机组装的应力仿真时，可以准确模拟PCB板弯曲时元件本体的受力分布，帮助设计人员优化元件在PCB上的摆放位置，避开板边、螺丝孔附近的高应力区域，减少生产过程中元件因为机械应力产生开裂失效的风险。两端电极的建模也还原了三层电极结构的外轮廓，也就是底层镍阻挡层、外层锡镀层的厚度比例，在做焊接仿真的时候，可以准确模拟焊锡润湿后的焊缝形态，帮助工艺人员评估钢网开口尺寸、焊膏印刷量是否合理，避免出现焊锡量不足导致的虚焊，或者焊锡量过多导致的元件立碑、相邻焊盘短路等工艺问题。
