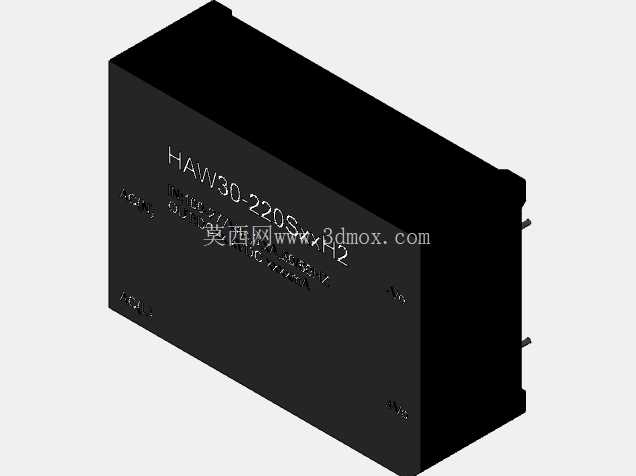

在工业控制板卡、小型智能终端、分布式传感节点的供电链路设计里,这类AC-DC电源模块是板载供电方案里的核心部件,直接承担着把市电交流输入转换成稳定低压直流输出的作用,不需要额外搭建分立的整流、滤波、稳压电路,能大幅压缩板上供电部分的占用空间,降低分立器件焊接带来的可靠性风险。做这个模块的三维建模时,首先要对齐实际量产器件的安装边界,引脚的伸出长度、引脚间距、引脚直径都要严格匹配 datasheet 里的公差范围,毕竟这类模块是直接插焊或者贴装在PCB板上的,要是引脚位置偏差超过0.2mm,量产时就会出现插件对位不准、虚焊的问题,直接影响整板的生产良率。模块本体的外形是规整的长方体塑封结构,外壳做了微倒角处理,不是尖锐的直角,
一方面是注塑生产时的脱模需求,另一方面也能避免组装过程中边角磕碰掉渣,掉落到PCB板上造成短路隐患。外壳表面的丝印标识在建模时也做了等比例还原,包括输入输出的引脚定义标识、型号字符,这些细节在做整机装配干涉检查的时候很有用,能直观确认模块安装方向是否正确,避免生产时插反模块导致的烧板问题。从实际应用场景来看,这类30W功率等级的AC-DC模块,覆盖的供电场景很广,小到工控柜里的信号采集板供电、楼宇自控里的传感模块供电,大到小型充电桩的控制回路供电、工业网关的主板供电,都能见到同封装规格的器件。建模过程中特意把模块底部和PCB表面的安装间隙做了准确还原,这个间隙不是随便留的,一方面是要给引脚焊接的焊锡峰留出空间,
避免模块本体压到焊盘造成连锡,另一方面也能给模块工作时的散热留出空气对流的通道,毕竟模块带载工作时内部的功率器件会发热,底部留缝能帮助热量通过空气对流散出,提升长期工作的稳定性。模块两侧的引脚排布是不对称的,输入侧和输出侧的引脚位置做了区分设计,建模时严格按照实际引脚的排布位置做了区分,能从三维结构上避免安装时的反向错插,这也是这类电源模块在结构设计上的防呆设计点。在做整机结构的干涉检查时,这个模型能准确反馈模块的最高高度,确认模块上方的结构件预留空间是否足够,会不会出现结构件压到模块外壳的问题,很多新手工程师在做板卡布局时容易忽略器件的实际高度,只看PCB封装的焊盘位置,最后组装时才发现外壳和器件干涉,不得不重新改板,
精准的三维模型就能在设计阶段提前规避这类问题。另外模块外壳的材质是阻燃工程塑料,建模时的外观质感也匹配实际塑封件的哑光表面,在做整机的渲染效果图、装配工艺文件时,这个模型能直接调用,不需要再额外做外观处理,能减少技术文档制作时的重复工作量。从安装方式来看,这个模块是典型的直插式板载安装,不需要额外的固定螺丝,完全依靠引脚的焊接强度固定在PCB上,所以建模时引脚的根部和模块本体的衔接位置也做了准确还原,能帮助结构工程师评估引脚的机械强度,确认在振动工况下的安装可靠性,比如在有振动的工业设备上使用时,要不要额外在模块和PCB之间点胶加固,都可以通过三维模型的结构位置提前做评估。
