带凸台定位四孔安装金属连接固定座

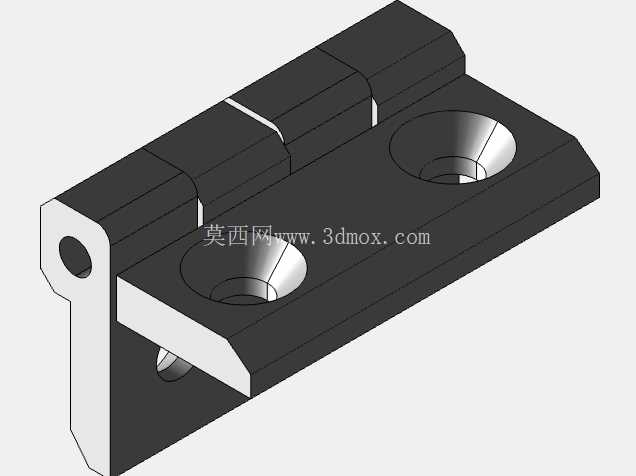

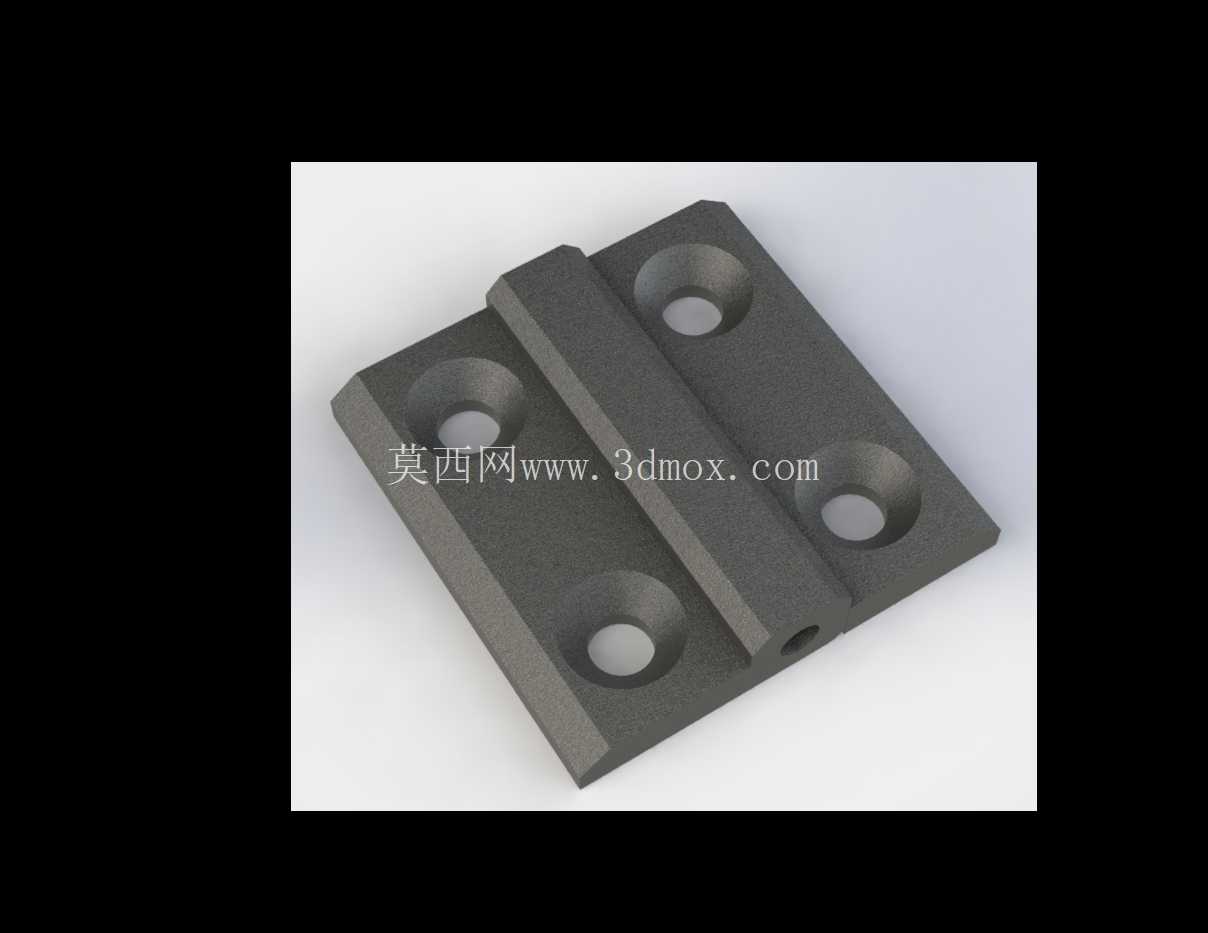

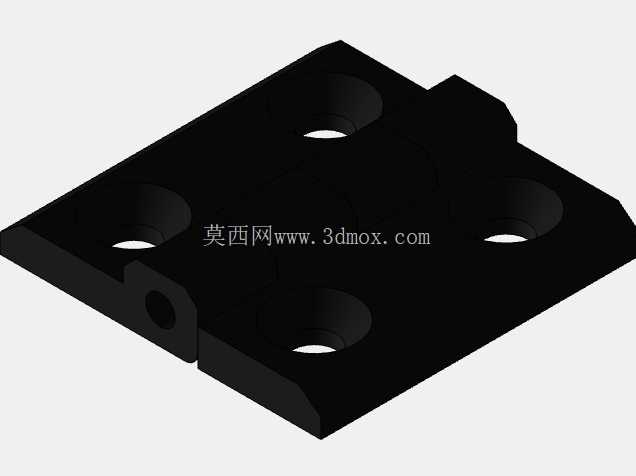

　　这款金属连接固定座的设计，最初是针对自动化生产线侧边导向组件的安装需求开发的，在各类输送线侧边挡料机构、小型设备机架拼接、工装夹具定位模块的搭建场景中，这类零件的使用频率极高，很多一线结构工程师在做设备改型时，往往会因为找不到适配安装边界的标准固定件，临时测绘加工这类零件，不仅耽误项目进度，加工出来的零件也容易出现安装孔位偏差、定位面平面度不足的问题。从结构设计逻辑来看，零件整体采用矩形板式基座加中部纵向凸台的结构形式，基座四个角位分别设置沉头安装孔，沉孔的深度设计刚好可以容纳常用内六角圆柱头螺钉的头部，安装完成后螺钉端面不会突出基座表面，避免对后续安装的其他部件造成干涉，四个安装孔的孔位间距严格按照常用工业铝型材的槽位间距做匹配，

　　不管是直接固定在铝型材端面，还是通过T型螺栓固定在型材槽内，都能直接对位，不需要额外打孔调整。中部的纵向凸台是整个零件的核心功能结构，凸台的两个侧面做了精密铣削加工，表面粗糙度控制在Ra1.6以内，可以作为滑动导向的基准面，比如小型直线滑台的侧边限位、薄型气缸的行程挡块定位，都可以直接依托这个凸台侧面做安装基准，不需要额外做定位校准。凸台的中心位置设置了一个横向的贯通小孔，这个孔的作用是穿装定位销或者细小的气路管路，在一些需要做微动触发的工装工位上，可以直接在这个孔内安装接近开关的感应探头，或者穿装弹簧定位销，不需要在凸台上二次加工，减少现场装配的工作量。从安装边界来看，零件整体的基座厚度控制在8mm，

　　中部凸台的高度比基座表面高出6mm，整体总厚度不超过14mm，在空间局促的设备内部安装时，不会占用过多的垂直安装空间，四个沉头孔的孔径适配M6规格的紧固件，不管是采用螺栓穿装固定，还是自攻螺丝固定在非金属机架上，都能获得足够的连接强度。零件的所有棱边都做了0.5mm的倒角处理，一方面是避免安装过程中锋利的边角划伤操作人员，另一方面也可以去除机加工产生的毛刺，保证零件在叠放存储的时候不会因为互相刮蹭破坏安装基准面的精度。在实际选型使用的时候，需要注意安装面的平面度，如果安装基座的表面平面度超过0.2mm，锁紧四个安装螺钉的时候会导致零件基座发生轻微形变，进而影响中部凸台定位面的直线度，最终导致导向部件运行卡顿或者定位偏差，

　　所以安装前需要对安装基面做简单的找平处理，必要时可以在基座和安装面之间增加0.1mm厚度的铜皮做间隙调整。另外，零件的材质选用常用的45号钢做表面发黑处理，兼顾了结构强度和防锈能力，在普通车间环境下使用不需要额外做表面防护，如果是在潮湿或者有腐蚀性介质的工况下使用，也可以更换为304不锈钢材质加工，整体结构不需要做任何调整，只需要更改材料参数即可满足使用要求。这类固定座除了在自动化设备上使用，在各类非标工装、检测治具、小型实验台架的搭建中也能灵活适配，比如做治具的基准定位块、传感器的安装支架、管线的固定压块，都可以通过这个基础结构做简单的改型实现，不需要从零开始绘制三维结构，能大幅缩短结构设计的周期。在建模过程中，所有的孔位、凸台尺寸都做了参数化关联，如果需要适配不同规格的安装螺钉，或者调整凸台的高度、长度，只需要修改对应的参数即可快速生成新的结构，不需要重新绘制草图，对于经常做非标设备设计的工程师来说，这类参数化的通用零件模型，可以直接调入装配体中使用，能有效减少重复建模的工作量。需要注意的是，中部贯通小孔的孔径设计为3mm，在穿装管路或者销钉的时候，不要强行穿装直径超过3mm的零件，避免凸台部位出现应力开裂，尤其是采用铸铁材质加工的时候，凸台根部的应力集中区域如果受到过大的侧向力，容易出现断裂问题，所以在做重载导向场景使用时，可以适当加大凸台根部的圆角半径，提升结构的抗载荷能力。
