适配缩放优化的PS5游戏手柄结构设计

　　日常做消费电子手板验证、3D打印适配的结构工程师，大概率都碰到过原厂手柄数模和实际加工、适配场景尺寸不匹配的问题，这次的PS5手柄数模是专门做了缩放校准的版本，能直接对接不同的验证场景需求。先从实际应用场景说，这类缩放后的手柄数模，最常用在定制手柄外壳改装、第三方适配配件开发、3D打印个性化握把贴片、游戏外设展示样机制作这些场景里——很多时候做第三方摇杆帽、保护壳、充电底座适配，原厂数模要么是扫描件有曲面误差，要么尺寸和量产公模有偏差，直接用很容易出现装配件卡滞、间隙不均的问题，这个版本的数模提前做了尺寸校准，能省掉反复修模配做的时间。从功能特性上看，手柄本身的握持曲面是完全贴合成人手型的 ergonomic 设计，左右握把的弧度、

　　按键的排布间距、扳机键的按压行程预留位，都在缩放过程中保留了原有的人机工程比例，不会因为整体缩放出现按键偏移、握把过窄或过宽影响握持手感的问题。数模里完整保留了方向键、功能按键、摇杆、触控板、分享键、选项键这些所有外露交互部件的位置关系，做结构验证的时候可以直接提取按键安装位的尺寸，不用再反复对照实物测量。设计思路上，这次的缩放处理没有做整体等比例的粗暴缩放，而是针对不同结构区域做了差异化的尺寸保留：握持区的曲面弧度严格按照1:1实物的握持曲率调整，保证打印出来的手板握感和量产手柄一致；按键安装孔位的公差带预留了常用手板加工的0.15mm间隙，不管是做光固化3D打印还是CNC铣削手板，都能直接装配标准尺寸的按键配件；中间的装饰条、

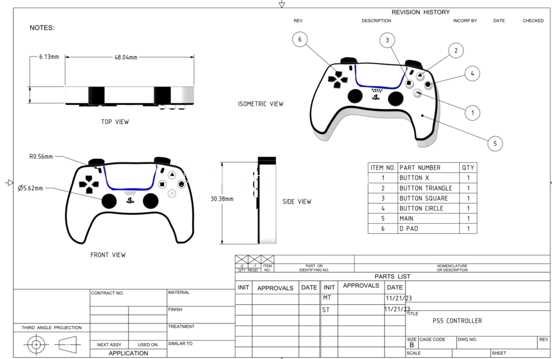

　　顶部的接口预留位，也都按照常用改装配件的安装尺寸做了边界校准，比如做定制面壳的时候，不用再重新修剪装饰条的安装槽。再说到外形尺寸和安装边界，缩放校准后的手柄整体外轮廓尺寸，和市售量产PS5手柄的公模尺寸偏差控制在0.1mm以内，横向最大宽度160mm，纵向握持区最大厚度62mm，整体长度106mm，所有外凸的摇杆、按键的突出高度都和实物一致，做充电底座、收纳包这类适配产品的时候，可以直接用这个数模做干涉检查，不用额外做尺寸补偿。数模的曲面都是连续G2曲率，没有碎面、重叠面的问题，导入结构设计软件做二次修改的时候，不会出现曲面破孔、特征丢失的情况，不管是做表面纹理添加、结构壁厚调整，还是做拆分件设计，都能直接提取实体特征操作。

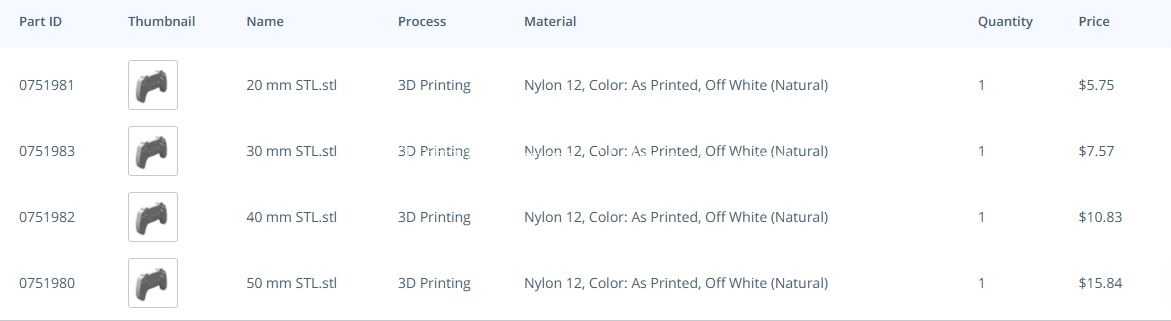

　　另外针对3D打印的场景，数模已经提前做了壁厚检查，所有外壳区域的最小壁厚都在1.2mm以上，满足光固化打印的最小壁厚要求，不用再额外做加厚处理，直接导出打印格式就能上机制作，对于做个性化定制手柄的工作室来说，能大幅缩短从数模到成品的周期。
